Подвес для лотка С-образ. безвинтовой 400мм SPVBV400 КМ LO9759 КМ-Профиль

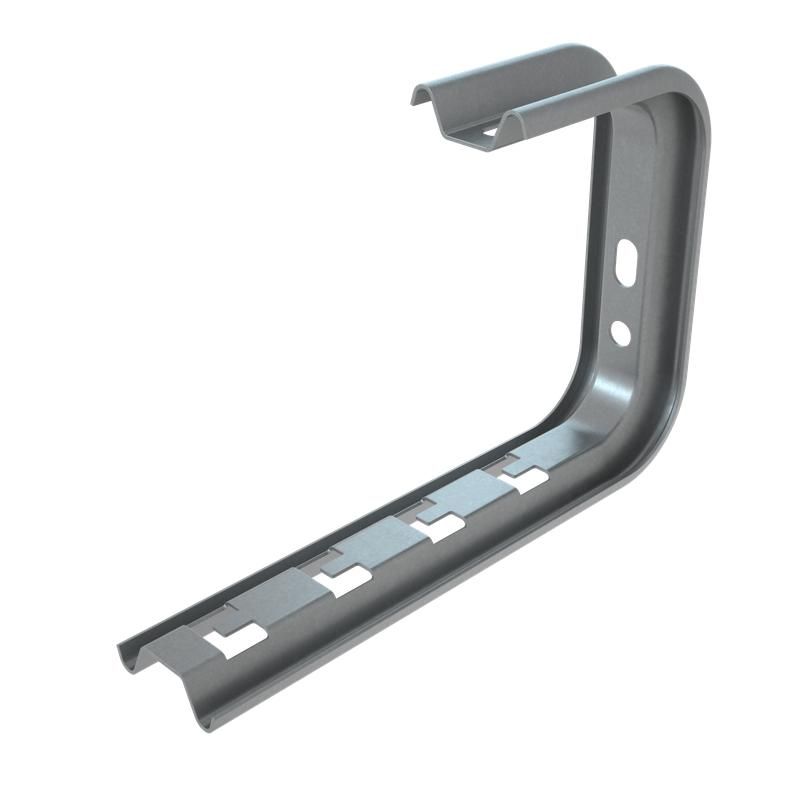

Подвес С-образный безвинтовой для лотка 400 мм КМ-профиль - это надёжный крепёжный элемент для быстрой установки проволочных лотков на потолке или стене. Разработан для систем кабельной трассировки в помещениях, совместим с лотками шириной до 400 мм и выполнен из оцинкованной стали. Артикулы spvbv400 и lo9759 соответствуют одному изделию из линейки КМ-профиль.

Назначение и область применения

Подвес С-образный безвинтовой для лотка 400 мм КМ-профиль предназначен для крепления проволочных лотков к потолку или вертикальной поверхности с помощью одной шпильки. Обеспечивает устойчивую фиксацию без необходимости сверления или использования болтов. Подходит для внутренней прокладки кабелей в офисах, производственных цехах, серверных, телекоммуникационных шкафах и других закрытых помещениях. Применяется исключительно в условиях сухого воздуха и слабоагрессивных средах, согласно требованиям ГОСТ 15150-69.

Технические характеристики

• Тип изделия: С-образный подвес безвинтовой
• Ширина лотка: 400 мм - максимальная допустимая ширина лотка, который можно зафиксировать
• Максимальная высота канала: 100 мм - высота борта лотка, которую выдерживает подвес без перегрузки
• Материал: сталь оцинкованная, толщиной 1,5 мм - обеспечивает жёсткость и долговечность
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное цинковое покрытие против коррозии
• Цвет: светло-серый - единообразный внешний вид при комплектации системы
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при повышении температуры
• Совместимость с проволочным лотком: да - специально адаптирован под профили типа КМ-профиль

Совместимость и монтаж

Подвес С-образный безвинтовой для лотка 400 мм КМ-профиль работает исключительно с проволочными лотками, имеющими стандартную форму и шаг крепёжных отверстий. Устанавливается на одну шпильку M8–M10, которая крепится к потолку или стене через анкер или химический дюбель. Лоток вставляется в С-образную часть подвеса и фиксируется за счёт зажима - никаких винтов, гаек или инструментов не требуется. Для сборки нескольких уровней лотков подвесы можно соединить друг с другом по высоте. Монтаж занимает менее 1 минуты на точку крепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ и Т, что гарантирует работу в контролируемой среде без повышенной влажности, агрессивных паров или осадков. Огнестойкость подтверждается материалом - сталь с цинковым покрытием не воспламеняется и не выделяет токсичных веществ при нагреве. Соответствует нормам пожарной безопасности для объектов с массовым пребыванием людей.

Преимущества

• Быстрый монтаж - отсутствие винтов и гаек снижает время установки на 50%
• Высокая механическая прочность - толщина 1,5 мм и метод Сендзимира обеспечивают устойчивость к нагрузкам
• Универсальная совместимость - подходит ко всем типам проволочных лотков КМ-профиль
• Защита от коррозии - цинкование по Сендзимиру служит в 2–3 раза дольше обычного гальванического покрытия
• Экономия места - одна шпилька вместо двух-трёх креплений на каждый лоток

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - риск коррозии увеличивается
• Не подходит для лотков шириной более 400 мм или с высотой борта выше 100 мм - возможен прогиб или деформация
• Не рекомендуется использовать в агрессивных средах: химические производства, кислотные/щелочные помещения, морской климат
• Запрещён монтаж на несущие конструкции без расчёта нагрузки - максимальная нагрузка зависит от количества и качества крепления шпильки

Примеры использования

• Фиксация лотков в серверной комнате - кабели от оборудования к распределительным щитам
• Прокладка силовых и слаботочных линий в административном здании
• Обустройство кабельных трасс на заводах с автоматизированными линиями
• Сборка многоуровневых систем в телеком-шкафах и технологических коридорах

Практические советы

• Перед монтажом проверьте диаметр шпильки - она должна входить в отверстие подвеса свободно, без усилия
• Расстояние между подвесами - не более 1,5 метра для лотков 400 мм; при большей нагрузке - сократите до 1 м
• При использовании в длинных трассах - используйте одинаковые по высоте подвесы, чтобы избежать перекоса лотка
• Не затягивайте шпильку слишком сильно - это может сплющить С-образную часть и нарушить фиксацию лотка
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии сколов замените деталь
