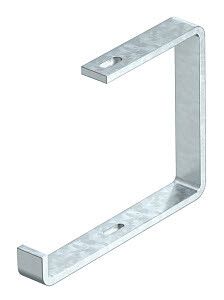

Подвесная скоба AHB 100 FT, 100 мм, 600 кг, оцинкованная OBO Bettermann 6363903

Подвесная скоба 100 мм AHB 100 FT - это надёжный элемент крепления для кабельного лотка шириной 100 мм, предназначенный для монтажа на потолках и стенах в промышленных и специализированных помещениях. Бренд OBO BETTERMANN обеспечивает соответствие продукта высоким требованиям к долговечности и безопасности, а артикул 6363903 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Подвесная скоба 100 мм AHB 100 FT используется для подвешивания кабельных лотков шириной 100 мм. Применяется там, где требуется прочное, устойчивое к коррозии крепление - например, на производствах, в химических объектах, в зонах с повышенной влажностью и в прибрежных районах с небольшим содержанием соли в воздухе. Подходит для систем, требующих длительного срока службы без замены.

Технические характеристики

• Несущая способность: 600 кг - допустимая нагрузка на одну скобу при равномерном распределении веса;
• Ширина канала: 100 мм - совместима с лотками этого стандарта;
• Материал: оцинкованная сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде;
• Толщина цинкового слоя: 60–85 мкм - соответствует ГОСТ Р 9.307-89, гарантирует срок службы более 30 лет;
• Тип крепления: винтовой - фиксируется болтами через перфорацию;
• Перфорация для крепления лотка: до М6 - позволяет использовать стандартные саморезы или болты;
• Перфорация для крепления кронштейна: до М10 - обеспечивает жёсткую фиксацию к опорным поверхностям;
• Исполнение: S-образный кронштейн - гибкая форма для компенсации деформаций и удобного монтажа;
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 - работает при температуре от –70 C до +45 C;
• Сейсмостойкость: 9 баллов по ГОСТ Р 17516.1-90 - сохраняет целостность при сильных колебаниях;
• Огнестойкость: E45–E90 - зависит от типа кабеля в лотке, соответствует ГОСТ Р 53316-2009.

Совместимость и монтаж

Подвесная скоба 100 мм AHB 100 FT совместима с кабельными лотками шириной 100 мм от любого производителя, имеющими стандартную перфорацию под М6. Для установки используются болты М10 - они крепят скобу к стене, потолку или несущей конструкции. Перфорация расположена так, чтобы избежать перегрузки материала. Крепить необходимо с учётом шага между точками крепления - рекомендуется не более 1,5 метра друг от друга при максимальной нагрузке. Инструмент: шуруповёрт, гаечный ключ, уровень.

Безопасность и стандарты

• ГОСТ Р 9.307-89 - технология горячего цинкования, обеспечивающая антикоррозийную защиту;
• ГОСТ 15150-69 - класс УХЛ-1, подтверждает работу в экстремальных температурах;
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов, что важно для сейсмоактивных регионов;
• ГОСТ Р 53316-2009 - огнестойкость E45–E90, зависящая от заполнения лотка кабелями;
• ГОСТ 52868-2007 - указывает на допустимую нагрузку до 60 кг на единицу длины лотка, что согласуется с конструкцией скобы.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 600 кг на одну скобу;
• Устойчивость к коррозии благодаря горячему цинкованию - особенно актуально в условиях влажности и химической активности;
• Долгий срок службы - не менее 30 лет при правильной эксплуатации;
• Сейсмостойкость - безопасна в регионах с частыми толчками;
• Гибкий S-образный профиль - снижает риск повреждений при монтаже и компенсирует тепловые расширения;
• Чётко продуманная перфорация - упрощает сборку и исключает необходимость сверления.

Ограничения применения

• Не предназначен для использования в морских портах или зонах с высокой солевой нагрузкой - цинк может разрушаться быстрее;
• Огнестойкость E45–E90 достигается только при использовании кабелей, сертифицированных по ГОСТ Р 53316-2009; использование обычных проводов не гарантирует нужный класс огнезащиты;
• Работает только с лотками шириной 100 мм - несовместима с другими размерами без адаптеров;
• Не следует применять в местах постоянного контакта с открытым пламенем или высокотемпературными источниками - материал теряет прочность выше +45 C.

Примеры использования

• Электрощитовые комнаты на заводах - крепление лотков с силовыми кабелями;
• Химические цеха - устойчивость к пару и агрессивным газам;
• Аэропорты и железнодорожные станции - надёжность при вибрациях и сейсмичности;
• Объекты в северных регионах - работа при температурах ниже –50 C;
• Здания с высокой влажностью - бассейны, холодильные камеры, насосные станции.

Практические советы

• При монтаже проверьте, чтобы отверстия в лотке и скобе совпадали - используйте временные направляющие болты;
• Не затягивайте болты М10 слишком сильно - это может деформировать цинковый слой и снизить защиту;
• Для длинных участков лотка (более 5 м) увеличьте количество скоб - минимум одна каждые 1,2–1,5 м;
• Проверяйте наличие сертификатов на кабели - только они обеспечивают заявленную огнестойкость E45–E90;
• При хранении держите скобы в сухом месте - хотя они устойчивы к коррозии, влага может вызвать белый налёт на цинке, который не влияет на функциональность, но может смутить заказчика.
