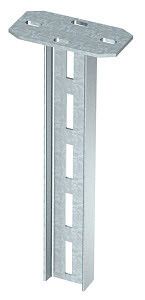

Подвесная стойка с траверсой 80x42x1100 (IS 8 K 110 FT) | 6361234 OBO Bettermann

Подвесная стойка с траверсой OBO BETTERMANN IS 8 K 110 FT - металлическая опора из оцинкованной стали для надежного крепления трубопроводов, кабельных трасс и оборудования к потолочным и стеновым конструкциям. Продукт соответствует требованиям реестра промышленной продукции РФ и имеет лицензию Росатома.

Назначение и область применения

Стойка подвесная OBO BETTERMANN IS 8 K 110 FT предназначена для вертикального крепления к горизонтальным поверхностям: бетонным перекрытиям, стальным фермам, несущим конструкциям зданий. Приваренная траверса обеспечивает жесткую фиксацию и равномерное распределение нагрузки. Подходит для систем HVAC, кабельных лотков, технологических трубопроводов, промышленного оборудования в условиях повышенной механической и коррозионной нагрузки.

Технические характеристики

• Материал: сталь оцинкованная - устойчивость к коррозии за счет сплошного слоя цинка;
• Покрытие: горячий цинк - толщина покрытия выше, чем при гальванизации, обеспечивает долговечность даже в агрессивных средах;
• Габаритные размеры: 80×42 мм - ширина и высота I-образного профиля; длина 1100 мм - общая высота стойки от точки крепления до основания траверсы;
• Тип профиля: I-образный - оптимальная форма для восприятия осевых нагрузок и минимизации прогиба;
• Несущая способность: 9,6 кН - максимальная допустимая статическая нагрузка на одну стойку;
• Исполнение: с приваренной траверсой - готовый элемент, не требует сборки на объекте;
• Реестр РФ: №1367/5/2023 - официально зарегистрирован как промышленная продукция;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению в ядерных и радиационно опасных объектах.

Совместимость и монтаж

Стойка OBO BETTERMANN IS 8 K 110 FT совместима со стандартными крепежными элементами: анкерами типа M12–M16, болтовыми системами и хомутиками для труб Ø25–Ø150 мм. Монтаж выполняется через отверстия в верхней части профиля - крепление осуществляется к бетонному основанию с помощью анкерных болтов или к стальной конструкции - сваркой или болтовым соединением. Траверса уже приварена и готова к установке кабельных лотков, кронштейнов или других поддерживающих устройств. Не требуется дополнительная обработка поверхности перед установкой.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 55843-2013 (системы крепления электрооборудования) и нормами безопасности для промышленных объектов. Лицензия Росатома подтверждает соответствие специализированным требованиям по прочности, долговечности и отказоустойчивости в условиях повышенной ответственности. Сертификат реестра РФ гарантирует легальное использование в государственных и коммерческих проектах.

Преимущества

• Высокая несущая способность - позволяет использовать вместо нескольких более тонких стоек;
• Горячее цинкование - минимальный риск коррозии даже при повреждении покрытия во время монтажа;
• Приваренная траверса - исключает возможность ее смещения или проворачивания после установки;
• Универсальная форма I-профиля - легко интегрируется в существующие системы крепления;
• Готовый комплект - снижает время монтажа и количество расходных материалов.

Ограничения применения

• Не предназначен для использования в качестве несущего элемента в динамически нагруженных системах (вибрационное оборудование без демпферов);
• Не рекомендован для постоянного контакта с агрессивными химическими веществами (например, концентрированные щелочи или кислоты);
• Длина 1100 мм - при больших вылетах (>1 м) необходимо проверить расчетную устойчивость на продольный изгиб;
• Не используется как самостоятельный крепеж - требует дополнительных элементов (болты, хомуты, кронштейны).

Примеры использования

• Крепление воздуховодов в промышленных вентиляционных системах;
• Фиксация кабельных лотков в энергообъектах и АЭС;
• Поддержка технологических трубопроводов на заводах химической промышленности;
• Установка светильников и оборудования на потолках производственных цехов;
• Монтаж систем автоматизации и датчиков в помещениях с высокой влажностью.

Практические советы

• Перед монтажом проверьте точность расположения отверстий в верхнем поясе - они должны точно совпадать с местом крепления анкера;
• При использовании вблизи сварочных работ - закрывайте стойку термостойким материалом, чтобы избежать локального повреждения цинкового покрытия;
• Для длинных участков трассы используйте несколько стоек с шагом не более 1,5 м - это предотвращает прогиб и перегрузку;
• При замене старых стоек - выбирайте аналогичную модель IS 8 K 110 FT, так как её габариты и несущая способность рассчитаны под конкретные нагрузочные сценарии;
• Артикул 6361234 и обозначение IS 8 K 110 FT - одинаково используются производителем, поэтому оба можно указывать в заказе.
