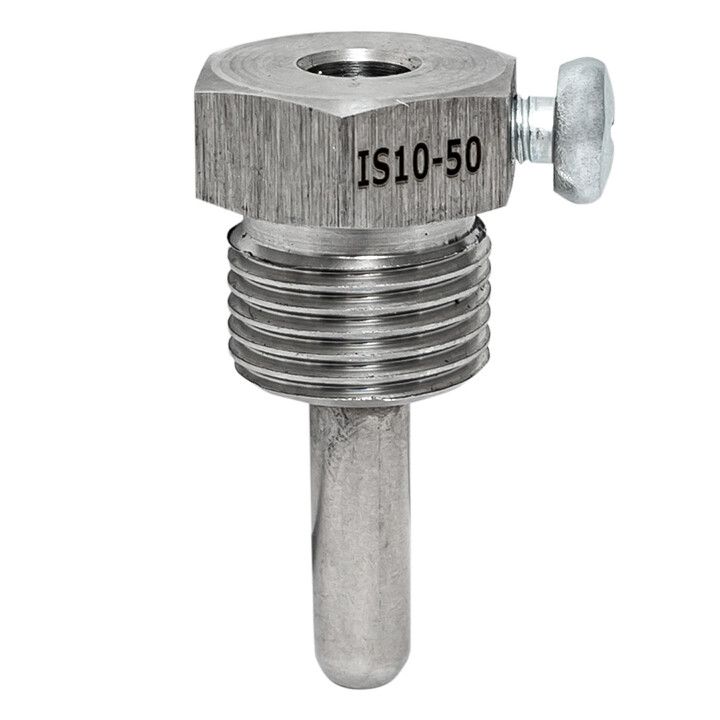

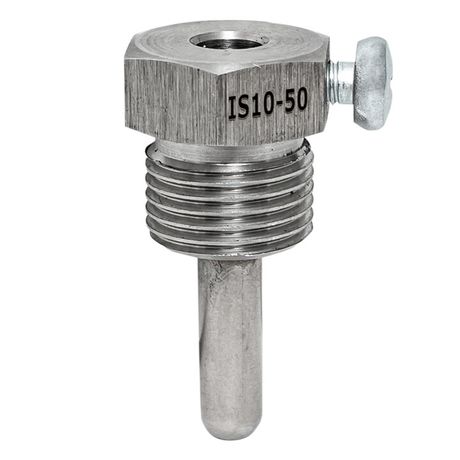

Погружная гильза G1/2 L = 50 мм IS10-50 | EKF

Гильза погружная G1/2 L = 50 мм от EKF (артикул is10-50) предназначена для установки датчиков температуры в трубопроводы без необходимости останавливать процесс или нарушать герметичность системы. Это решение особенно полезно при обслуживании и замене датчиков в работающих технологических линиях.

Назначение и область применения

Гильза погружная G1/2 L = 50 мм используется для защиты датчиков температуры типа RTD10 и RTD20 (включая модели других производителей) при их монтаже в трубопроводы. Она позволяет проводить замену или ремонт датчика без слива среды, демонтажа трубопровода или остановки производства. Подходит для систем с жидкими и паровыми средами, где важна непрерывность работы - например, в теплоснабжении, химической промышленности, пищевом производстве и HVAC.

Технические характеристики

• Резьба: G1/2 - стандартизированная метрическая резьба для подключения к трубопроводу;
• Длина: 50 мм - оптимальная глубина погружения для большинства типовых трубопроводов;
• Материал: нержавеющая сталь - устойчивость к коррозии, высокой температуре и агрессивным средам;
• Производство: Россия - соответствие требованиям ЕАЭС и совместимость с европейскими аналогами;
• Совместимость: работает с датчиками EKF RTD10 (кабельного исполнения) и аналогичными устройствами сторонних производителей.

Совместимость и монтаж

Гильза погружная EKF is10-50 рассчитана на установку через резьбовое соединение G1/2. Для монтажа требуется подготовленный резьбовой проход в стенке трубопровода. Уплотнение выполняется с помощью ленты ФУМ или анаэробного герметика - в зависимости от давления и температуры среды. Датчик RTD10 вставляется внутрь гильзы до упора; зазор между датчиком и стенкой гильзы обеспечивает хорошую теплопередачу. Не требует сварки или сложной сборки - монтаж возможен даже в условиях ограниченного доступа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования, работающего под давлением. Произведено из нержавеющей стали, что исключает выделение вредных веществ в продукты питания или медицинские среды. Соответствует нормам ЕАЭС и является прямым аналогом европейских решений, сертифицированных по EN 10204 3.1.

Преимущества

• Возможность замены датчика без остановки процесса - снижение простоев и затрат на ремонты;
• Высокая механическая прочность и долгий срок службы за счёт материала - нержавеющая сталь;
• Стандартная резьба G1/2 - совместимость с широким спектром датчиков и фитингов;
• Локальное производство - быстрая доставка, наличие запасов, поддержка сервиса в РФ;
• Не требует специальных инструментов для установки - подходит для полевых условий.

Ограничения применения

• Не предназначен для использования в трубопроводах с высокой скоростью потока (>5 м/с) - риск эрозии стенок гильзы;
• Не рекомендуется для вакуумных систем без проверки герметичности соединения;
• Длина 50 мм недостаточна для глубоких трубопроводов или больших диаметров - при необходимости выбирать более длинные варианты;
• Не совместима с датчиками, имеющими внешний диаметр больше 8 мм - проверяйте посадочные размеры перед установкой.

Примеры использования

• Замена термодатчика в теплообменнике на ТЭЦ без остановки циркуляции воды;
• Контроль температуры масла в гидравлической системе станка;
• Монтаж датчика в трубопроводе с горячей водой в жилом комплексе;
• Установка в линию подачи пара в пищевой производственный участок.

Практические советы

• Перед установкой проверьте внутренний диаметр гильзы - он должен позволять свободно вставить датчик RTD10 (обычно 6–7 мм);
• При монтаже в вертикальном трубопроводе ориентируйте резьбу вниз - так предотвращается скопление конденсата внутри гильзы;
• Для агрессивных сред используйте дополнительно PTFE-уплотнение вместо ФУМ - повышает надёжность;
• Не перетягивайте резьбу - это может деформировать гильзу и нарушить её герметичность;
• При длительной работе при высоких температурах (выше +150 C) периодически проверяйте состояние гильзы на предмет окисления или коррозии.
