Полка кабельная К1164 У3 (L=630мм, s=2,0мм) грунтование - Н0113312515 СОЭМИ

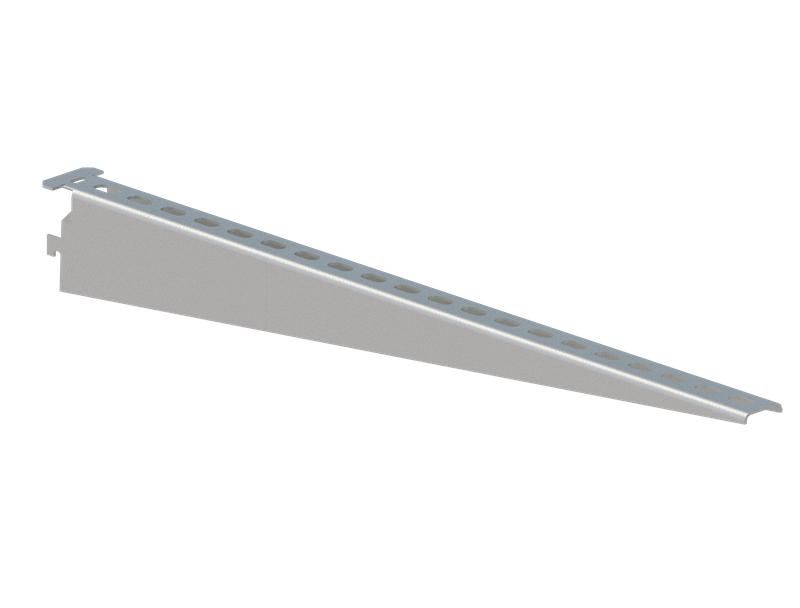

Полка кабельная К1164 У3 (L=630мм, s=2,0мм) сталь - элемент крепления для упорядоченной прокладки кабелей, лотков и коробов в шкафах управления. Произведённая компанией СОЭМИ, эта полка сочетает прочную стальную конструкцию с замковым креплением и грунтовым покрытием, что делает её надёжным решением для промышленной автоматизации.

Назначение и область применения

Полка кабельная К1164 У3 используется для фиксации кабелей, проводов, кабельных лотков и коробов внутри электрощитов, распределительных устройств и панелей управления. Подходит для установки в системах автоматизации, на производстве, в энергетических объектах и на транспорте. Применяется там, где требуется жёсткая, долговечная и легко монтируемая основа для организации кабельной трассы.

Технические характеристики

• Тип изделия: полка кабельная
• Материал: сталь
• Толщина стенки: 2,0 мм
• Длина: 630 мм
• Высота: 71 мм
• Тип соединения: замковое
• Покрытие: грунтование (защитный слой против коррозии)
• Цвет: 7035 (серый)
• Климатическое исполнение: У3 (для умеренного климата, с возможностью работы при температуре от −40 C до +40 C)
• Соответствие стандарту: ТУ 3449-020-05774835-2008

Совместимость и монтаж

Полка кабельная К1164 У3 крепится к вертикальным стойкам через замковый механизм. Хвостик полки вставляется в предварительно просверленное отверстие на стойке, затем язычок поворачивается на 90° с помощью ключа К1156 - таким образом происходит механическое и электрическое соединение с конструкцией. Монтаж не требует сварки или болтов. Для правильного крепления важно, чтобы шаг отверстий на стойках соответствовал геометрии полки. Грунтование не препятствует хорошему контакту, поэтому заземление сохраняется даже при сборке.

Безопасность и стандарты

Полка кабельная К1164 У3 изготовлена в соответствии с техническими условиями ТУ 3449-020-05774835-2008. Электрический контакт между полкой и стойкой обеспечивает надёжное заземление всей системы, что снижает риск поражения током и помех в работе оборудования. Климатическое исполнение У3 гарантирует работу в условиях повышенной влажности и перепадов температур, характерных для промышленных помещений.

Преимущества

• Простой и быстрый монтаж без дополнительных крепёжных деталей
• Жёсткая конструкция из стали толщиной 2 мм выдерживает значительные нагрузки
• Замковое соединение создаёт надёжный электрический контакт - не нужна отдельная перемычка заземления
• Грунтовое покрытие защищает от коррозии, не требует окраски перед установкой
• Совместима с широким спектром стоек и рам, используемых в промышленных щитах

Ограничения применения

• Не предназначен для наружной установки - отсутствует герметизация и антикоррозийное покрытие выше IP54
• Грунтование не заменяет гальванизацию; в агрессивных средах (например, химические цеха) рекомендуется дополнительная защита
• Требуется наличие специального ключа К1156 для фиксации - без него монтаж невозможен
• Длина 630 мм ограничивает применение в очень крупных шкафах - при необходимости длинных участков потребуются несколько полок

Примеры использования

• Фиксация силовых кабелей в частотных преобразователях
• Размещение сигнальных проводов в пультах управления станков
• Подвеска кабельных коробов в распределительных пунктах на заводах
• Организация кабельных трасс в системах АСУ ТП

Практические советы

• Перед монтажом проверьте совпадение шага отверстий на стойке с габаритами полки К1164 У3 - расстояние между отверстиями должно быть 630 мм
• Используйте только ключ К1156 для поворота язычка - другие инструменты могут повредить замок
• При компоновке нескольких полок соблюдайте равномерный интервал между ними - оптимально 100–150 мм для удобства прокладки кабелей
• Грунтование позволяет использовать полку сразу после доставки - не требует подготовки поверхности
• Для увеличенной нагрузки (тяжёлые лотки или большое количество кабелей) применяйте две параллельные полки вместо одной
