Пост кнопочный ПКЕ 212-3-У3-IP40 (красный гриб) | 150751 КЭАЗ

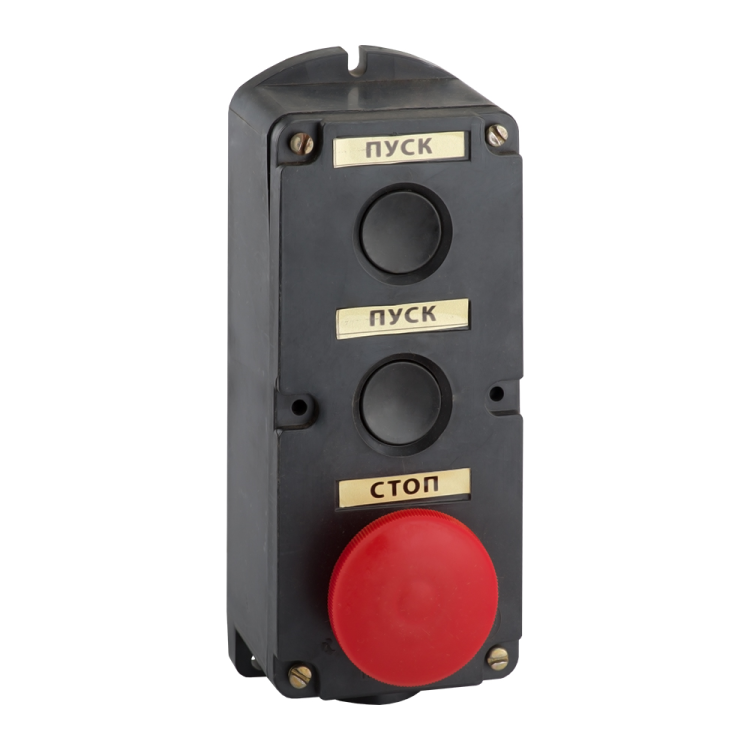

Пост кнопочный КЭАЗ ПКЕ 212-3-У3-IP40 (красный гриб) предназначен для аварийного отключения оборудования в промышленных условиях. Устройство сочетает три нажимные кнопки и один красный грибовидный толкатель, обеспечивая надёжную и быстродействующую остановку. Монтаж осуществляется на монтажную плату, что делает его удобным для сборки в распределительных щитах.

Назначение и область применения

Пост кнопочный ПКЕ 212-3-У3-IP40 используется для ручного управления системами безопасности - в первую очередь для экстренной остановки оборудования. Подходит для установки на станках, конвейерах, насосных станциях, линиях автоматизации, где требуется немедленное отключение питания при возникновении опасности. Красный грибовидный элемент соответствует требованиям безопасности: его легко найти и нажать даже в стрессовой ситуации. Три дополнительные кнопки позволяют управлять другими функциями - например, запуском, сбросом или переводом в режим обслуживания.

Технические характеристики

• Функция: аварийная остановка / отключение (красный гриб); три рабочих кнопки
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Коммутируемый ток: 1 А - подходит для слаботочных цепей управления, не для силовых нагрузок
• Номинальное напряжение: 24–440 В переменного тока, 110–600 В постоянного тока
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Количество постов: 3 - каждый пост содержит одну кнопку
• Количество грибовидных кнопок: 1 (красный цвет)
• Количество нажимных кнопок: 3 (включая гриб; остальные две - чёрные)
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в помещениях с умеренным климатом
• Материал корпуса: пластик (негорючий, устойчив к механическим воздействиям)
• Размеры: ширина 80 мм, высота 190 мм, глубина 85 мм
• Способ монтажа: на монтажную плату (через отверстия в основании)
• Цвет: красный гриб, чёрные кнопки и корпус
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ 212-3-У3-IP40 монтируется на металлическую или композитную монтажную плиту толщиной до 5 мм. Для фиксации используются два болта M4, которые проходят через отверстия в нижней части корпуса. Корпус не требует герметизации - IP40 допускает использование только внутри помещений, защищённых от брызг и влаги. Кабельный ввод не предусмотрен - провода подключаются вручную к контактам внутри поста. Обязательно соблюдайте полярность при подключении к цепям постоянного тока.

Безопасность и стандарты

Красный грибовидный толкатель выполнен в соответствии с ГОСТ Р МЭК 60947-5-1 - он имеет повышенную видимость и выступает из корпуса для быстрого доступа. Цветовая схема (красный - аварийная остановка, чёрный - управление) соответствует международным рекомендациям. Применение устройства в зонах с риском поражения током требует обязательного наличия защитного заземления щита, в который установлен пост. IP40 не обеспечивает защиту от влаги - устройство нельзя использовать во влажных средах, на улице или в местах с возможностью попадания жидкости.

Преимущества

• Один пост вместо трёх отдельных кнопок - экономия места в щите
• Красный гриб обеспечивает быструю реакцию при аварии - согласован с правилами охраны труда
• Пластиковый корпус устойчив к коррозии и химическим веществам
• Поддержка широкого диапазона напряжений - совместим с большинством систем управления
• Интегрированная коммутация: 1 НЗ + 1 НО - достаточно для типичных схем аварийной остановки

Ограничения применения

• Не предназначено для работы во влажных, пыльных или агрессивных средах - IP40 недостаточно для таких условий
• Коммутируемый ток всего 1 А - не подходит для прямого управления двигателями, нагревателями или мощными реле
• Только монтаж на плату - невозможно закрепить на стену или панель без подготовки
• Отсутствие световой индикации - нельзя визуально определить состояние кнопки (включена/выключена)
• Не имеет ключевой блокировки - не подходит для систем, требующих авторизации

Примеры использования

• Автоматическая линия по упаковке - красный гриб для остановки при застревании продукта
• Ленточный конвейер - три кнопки: “Старт”, “Стоп”, “Аварийная остановка”
• Оборудование для сварки - отключение по нажатию гриба при перегреве
• Щит управления насосной станцией - аварийный стоп при утечке или переполнении

Практические советы

• Перед монтажом проверьте, чтобы отверстия в монтажной плате точно соответствовали расположению крепёжных отверстий в корпусе ПКЕ 212-3-У3-IP40
• При подключении используйте кабели сечением не менее 0,75 мм2 - для надёжного контакта при токе 1 А
• Не устанавливайте пост рядом с источниками тепла или вибраций - это снижает срок службы механизмов
• Для систем с несколькими постами соединяйте все красные грибы параллельно - так остановка с любого участка будет работать
• Проверяйте целостность контактов каждые 6 месяцев - особенно в условиях частого использования
• Если нужна защита от влаги - выбирайте модель с IP65/IP67, например, серию ПКЕ с другим индексом защиты
