Поворот лестничный LESTA 45град 100х300мм R300 HDZ | CPG04-4-45-100-300-HDZ IEK

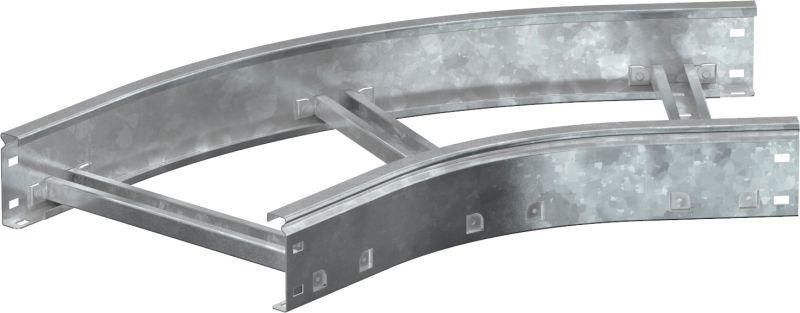

Поворот лестничный 45 град. 100х300мм R300 HDZ от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабелей на 45 градусов в горизонтальной плоскости с минимальным радиусом изгиба 300 мм. Усиленная конструкция с цинковым покрытием обеспечивает долговечность в промышленных условиях.

Назначение и область применения

Поворот лестничный 45 град. 100х300мм R300 HDZ используется для плавного перехода кабельных трасс в углах, где требуется изменить направление на 45° без резких перегибов. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в помещениях с высокой механической нагрузкой - производственные цеха, трансформаторные подстанции, объекты ЖКХ, энергетика, метрополитены.

Технические характеристики

• Тип изделия: угол поворота
• Угол поворота: 45 градусов
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Высота: 100 мм - определяет глубину лотка, влияет на количество одновременно прокладываемых кабелей
• Ширина: 300 мм - ширина прохода для кабелей
• Материал: сталь холоднокатаная рулонная
• Покрытие: горячий цинк по ГОСТ 9.307-89 - защищает от коррозии даже при повышенной влажности и химических воздействиях
• Исполнение: с интегрированным соединителем - не требует дополнительных фланцев или болтовых соединений при стыковке с другими участками трассы
• Усиленное исполнение: да - увеличенная толщина металла для работы в зонах с высокими механическими нагрузками
• Широкодиапазонное исполнение: да - совместим с различными типами лестничных трасс, включая другие модели серии LESTA
• Перфорированная боковая стенка: да - обеспечивает естественную вентиляцию и возможность крепления кронштейнов
• Перфорация в основании: да - упрощает монтаж на крепёжные элементы и позволяет выводить кабели вниз
• Цвет: серый - соответствует цветовой гамме всей серии LESTA
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред

Совместимость и монтаж

Поворот лестничный 45 град. 100х300мм R300 HDZ совместим с другими элементами кабельной трассы серии LESTA, имеющими аналогичную ширину (300 мм) и систему крепления. Интегрированный соединитель позволяет легко состыковать его с прямыми участками и другими углами без дополнительных деталей. Монтаж осуществляется на крепёжные профили или непосредственно на поверхность через перфорацию в основании. Для надёжности рекомендуется использовать саморезы M6–M8 с антивибрационными шайбами.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 9.307-89 по нанесению горячего цинкового покрытия. Соответствует нормам безопасности для электроустановок до 1000 В. Отсутствие острых кромок и наличие перфораций снижают риск повреждения изоляции кабелей при прокладке.

Преимущества

• Усиленная конструкция выдерживает значительные внешние нагрузки - идеально для мест с частым обслуживанием или движением оборудования
• Горячее цинкование гарантирует защиту от коррозии в течение всего срока службы - особенно важно во влажных и агрессивных средах
• Интегрированный соединитель исключает необходимость в дополнительных комплектующих, ускоряет сборку и снижает стоимость монтажа
• Перфорированные стенки позволяют удобно крепить трассу к стенам, потолкам и колоннам, а также выводить кабели в нужном направлении
• Совместимость с широким спектром изделий серии LESTA упрощает масштабирование системы

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости
• Радиус 300 мм не подходит для кабелей с минимальным радиусом изгиба менее 300 мм - перед установкой проверьте спецификации кабелей
• Не следует применять в средах с постоянным контактом с открытым огнем, кислотами или щелочами - хотя цинк устойчив, длительный контакт с агрессивными веществами сокращает срок службы
• Не является герметичным элементом - не подходит для помещений с требованием IP65+ без дополнительной защиты

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе
• Обход препятствий (трубопроводов, воздуховодов) на этажах жилых комплексов
• Подключение распределительных щитов в технических помещениях с ограниченным пространством
• Прокладка кабелей между корпусами оборудования на заводах с плотной компоновкой

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (300 мм) минимальному радиусу изгиба используемых кабелей - особенно важны для многожильных и оптоволоконных линий
• При использовании в сырых помещениях дополнительно контролируйте состояние цинкового покрытия - при появлении белого налёта (цинковые побеги) можно протереть сухой тканью, но не зачищать
• Для максимальной прочности крепите поворот не только по перфорации в основании, но и через боковые стенки - особенно при длинных участках трассы
• При необходимости замены или модификации трассы - этот элемент легко демонтируется благодаря стандартной системе соединений серии LESTA
• Артикул cpg04-4-45-100-300-hdz - сохраняйте его при заказе запасных частей; он уникален именно для этой модели поворота от IEK (ИЭК)
