Поворот на 45 град. 100х300 | CLP3P-100-300 IEK

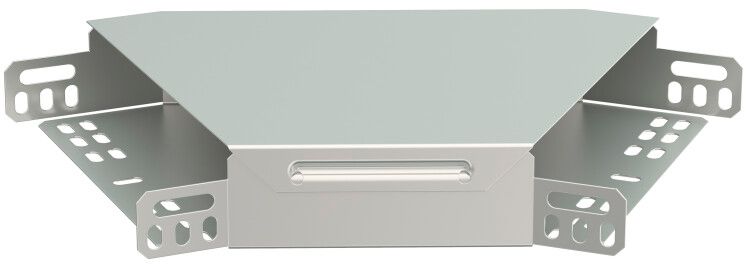

Поворот 45 градусов 100х300мм IEK (ИЭК) артикул clp3p-100-300 - это угловая секция для изменения направления кабельной трассы под углом 45°, выполненная из оцинкованной стали. Подходит для прокладки силовых и управляющих кабелей в промышленных условиях, где требуется надежная и долговечная кабельная система.

Назначение и область применения

Поворот 45 градусов 100х300мм предназначен для плавного изменения направления кабельной трассы в горизонтальной плоскости. Применяется в системах кабельных лотков для прокладки проводов и кабелей на объектах с высокой плотностью коммуникаций: заводы, электростанции, транспортные терминалы, логистические центры. Удобен там, где необходимо обойти препятствия или изменить маршрут трассы без резких изгибов.

Технические характеристики

• Угол поворота: 45°
• Высота: 100 мм
• Ширина: 300 мм
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка 10–20 мкм, защищающий от коррозии
• Цвет: серый
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать с другими элементами лотка
• Тип крепления: болтовое - фиксируется саморезами или болтами к опорным конструкциям
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических условиях
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Соответствие нормативам: ГОСТ 14918-80

Совместимость и монтаж

Поворот 45 градусов 100х300мм IEK совместим с лотками серии ESCA того же размера (100×300 мм). Интегрированный соединитель позволяет быстро закрепить его к прямым участкам и другим угловым элементам без дополнительных переходников. Крепление осуществляется через отверстия в боковых стенках с помощью болтов M6 или аналогичных. Для герметичности рекомендуется использовать уплотнители на стыках при установке во влажных средах. Крышка фиксируется на защелках - открывается без инструментов для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 - стандарту на металлические кабельные лотки. Метод оцинкования Сендзимира гарантирует антикоррозийную стойкость даже при механическом воздействии. Температурный диапазон –60…+60 C позволяет применять поворот в холодильных камерах, на открытых площадках и в помещениях с экстремальным нагревом. Наличие крышки снижает риск поражения электрическим током при случайном контакте с кабелями.

Преимущества

• Оцинкованная сталь с покрытием Сендзимира - устойчивость к коррозии в агрессивных средах
• Интегрированный соединитель - минимизация зазоров и ускоренный монтаж
• Крышка в комплекте - удобство обслуживания и повышенная безопасность
• Чёткий радиус изгиба 300 мм - исключает перегиб кабелей, особенно многожильных и с толстой изоляцией
• Долгий срок службы - 20 лет без замены при правильной эксплуатации

Ограничения применения

• Не предназначена для вертикальных поворотов - используется только в горизонтальных трассах
• Не подходит для кабелей с минимальным допустимым радиусом изгиба более 300 мм - проверяйте спецификацию кабеля перед монтажом
• Не является взрывозащитным устройством - не применяется в зонах с опасностью взрыва (Zone 0/1/2)
• Не рассчитана на нагрузку свыше 100 кг/м - не используйте для тяжелых жестких шинопроводов

Примеры использования

• Обход колонн и трубопроводов на производственных линиях
• Переход между этажами в многоэтажных зданиях, когда трасса меняет направление в одном уровне
• Прокладка кабелей в распределительных пунктах с ограниченным пространством
• Системы автоматизации на пищевых предприятиях - благодаря устойчивости к влажности и мойке

Практические советы

• При монтаже убедитесь, что посадочные отверстия совпадают с соседними элементами - не допускайте перекоса
• Для длительной работы в условиях повышенной влажности используйте силиконовый герметик на стыках
• Проверьте соответствие внешнего диаметра кабелей ширине лотка - не заполняйте более чем на 40%
• Поворот 45 градусов 100х300мм IEK clp3p-100-300 лучше всего сочетается с прямыми лотками той же серии - избегайте смешивания с продукцией других брендов
• При необходимости замены - крышка снимается без демонтажа всей секции, что экономит время при плановом осмотре
