Поворот на 45 град. 50х200 | CLP3P-050-200 IEK

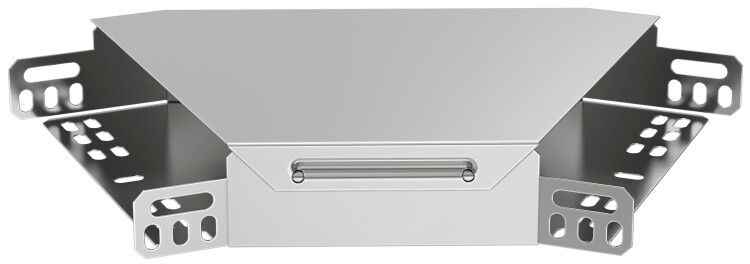

Поворот 45 градусов 50x200 мм от IEK (ИЭК), артикул clp3p-050-200, предназначен для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с интегрированным соединителем и крышкой, что обеспечивает надёжную сборку и защиту проводов в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Поворот 45 градусов 50x200 мм используется для плавного изменения направления кабельной трассы в системах металлических лотков. Применяется там, где требуется обход препятствий, изменение траектории прокладки кабелей или переход между участками трассы под углом. Подходит для промышленных объектов, производственных цехов, энергообъектов, автоматизированных линий и распределительных пунктов.

Технические характеристики

• Угол поворота: 45°
• Высота: 50 мм
• Ширина: 200 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Защитный слой цинка: 10–20 мкм
• Внутренний радиус изгиба: 300 мм
• Тип крепления: болтовое
• Наличие крышки: да
• Цвет: серый
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет
• Соответствие нормативу: ГОСТ 14918-80

Совместимость и монтаж

Поворот 45 градусов 50x200 мм совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты (высота 50 мм, ширина 200 мм). Монтаж осуществляется с помощью болтового соединения - элемент фиксируется к смежным прямым секциям через предварительно подготовленные отверстия. Интегрированный соединитель исключает необходимость дополнительных деталей. Крышка устанавливается после прокладки кабелей и фиксируется защёлками или болтами - зависит от модели лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 - стандарту для металлических кабельных лотков. Горячее цинкование по методу Сендзимира гарантирует долговременную коррозионную стойкость даже в агрессивных средах. Температурный диапазон от –60 C до +60 C позволяет использовать поворот в холодных регионах и в помещениях с высокой тепловой нагрузкой.

Преимущества

• Оцинкованная сталь с покрытием по методу Сендзимира - устойчивость к ржавчине, механическим воздействиям и химическим агентам
• Интегрированный соединитель снижает время монтажа и исключает потери герметичности
• Наличие крышки обеспечивает защиту кабелей от внешних факторов и случайного доступа
• Срок службы 20 лет - минимальные затраты на обслуживание и замену
• Серый цвет - совместим с большинством стандартных лотков, не требует окраски

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных трасс
• Подходит только для лотков с высотой 50 мм и шириной 200 мм; несовместима с другими размерами
• Не рекомендуется применять в местах постоянного контакта с открытым огнём или высокотемпературными поверхностями выше +60 C
• При использовании в зонах с сильной вибрацией необходимо дополнительно закрепить болты контргайками

Примеры использования

• Обход колонн и трубопроводов в производственном цехе
• Переход кабельной трассы вокруг оборудования на конвейере
• Смена направления трассы в распределительном щите при ограниченном пространстве
• Прокладка силовых кабелей в холодильных камерах и на открытых площадках

Практические советы

• При проектировании трассы учтите внутренний радиус 300 мм - он определяет минимальный допустимый угол изгиба для кабелей внутри поворота
• Перед установкой проверьте соответствие габаритов поворота 50x200 мм с остальными элементами системы - особенно с прямыми лотками и соединителями
• Закручивайте болты равномерно, чтобы избежать деформации корпуса
• При монтаже в сыром помещении используйте антикоррозийные спреи на болтовые соединения - даже оцинкованная сталь может подвергаться электрохимической коррозии при длительном контакте с водой
• Артикул clp3p-050-200 - единственный вариант этого размера в серии ESCA от IEK; запасайте его при крупных заказах
