Поворот на 45 град. вертикальный внешний 100х300 | CLP3N-100-300 IEK

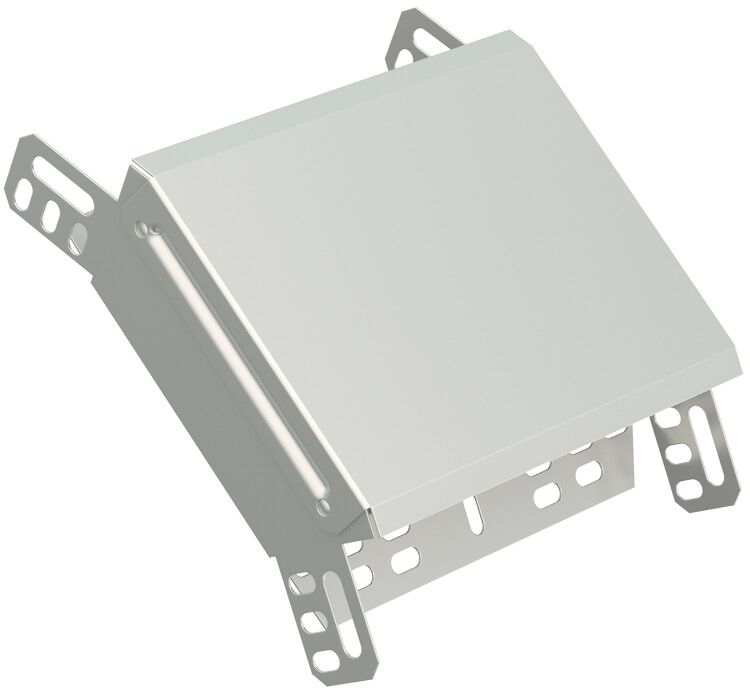

Поворот вертикальный внешний 45 градусов 100х300 мм от IEK (ИЭК), артикул clp3n-100-300, предназначен для изменения направления кабельной трассы на 45° в вертикальной плоскости. Этот элемент из оцинкованной стали обеспечивает надежную прокладку кабелей в условиях повышенной влажности, перепадов температур и механических нагрузок, особенно в промышленных объектах и на открытых площадках.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 100х300 мм используется для плавного перехода кабельной трассы между вертикальными участками под углом 45°. Применяется в системах кабельных лотков для защиты проводов и кабелей от механических повреждений, воздействия окружающей среды и для упорядоченной маршрутизации.

• Подходит для промышленных объектов: заводы, электростанции, транспортные терминалы
• Идеален для наружных установок и помещений с высокой влажностью
• Часто применяется в связке с другими элементами серий ESCA от IEK

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения напряжения на кабелях при изгибе
• Размеры: высота 100 мм, ширина 300 мм - соответствует стандартным лоткам серии ESCA
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии
• Толщина стенки: 1 мм - достаточна для жесткости при монтаже и эксплуатации
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Покрытие: оцинковано - не требует дополнительной антикоррозийной обработки
• Цвет: серый - совпадает с цветовой гаммой других элементов лотковой системы
• Диапазон температур: от –60 C до +60 C - работает в суровых климатических зонах
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фланцев
• Крышка: есть - защищает кабели от попадания пыли, воды и сторонних предметов
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 100х300 мм совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты (100×300 мм). Крепление болтовое - использует стандартные болты М6 или М8, которые входят в комплект монтажа.

• Не требуется сварка - все соединения выполняются на болтах
• Интегрированный соединитель исключает необходимость в отдельных муфтах
• Крышка крепится на защелках - легко открывается для обслуживания
• Посадочные поверхности ровные - обеспечивают плотное прилегание к смежным секциям

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, герметичности и долговечности металлических кабельных лотков. Оцинкованное покрытие по методу Сендзимира гарантирует электроизоляцию и предотвращает образование гальванических пар при контакте с другими металлами.

Преимущества

• Высокая коррозионная стойкость благодаря глубокому цинкованию
• Удобство монтажа - готовые соединители и крышка экономят время
• Сохраняет форму при температурных колебаниях - не деформируется
• Совместимость с широким спектром элементов серии ESCA
• Долгий срок службы - снижает затраты на замену и ремонт

Ограничения применения

• Не предназначена для использования внутри взрывоопасных зон (не имеет взрывозащиты)
• Не рекомендуется применять в местах постоянного прямого воздействия кислот, щелочей или сильнокоррозионных химикатов
• Толщина 1 мм не подходит для участков с экстремальной механической нагрузкой (например, проезд тяжелой техники)
• Не следует использовать вместо внутреннего поворота - отличается формой и радиусом изгиба

Примеры использования

• Переход кабельной трассы с вертикального стояка на наклонную часть в цеху
• Обводка трубопровода или оборудования на тепловой станции
• Прокладка силовых кабелей в наружном распределительном пункте
• Создание маршрута для контрольных кабелей в холодильных камерах

Практические советы

• При монтаже проверьте, чтобы внутренний радиус 300 мм не препятствовал прокладке кабелей с минимальным допустимым радиусом изгиба
• Используйте болты с пластиковыми шайбами для предотвращения заклинивания и коррозии
• Закрывайте крышку сразу после прокладки кабелей - это продлевает срок службы всей системы
• При использовании в сырых помещениях дополнительно контролируйте состояние соединений каждые 6–12 месяцев
• Поворот вертикальный внешний 45 градусов 100х300 мм лучше заказывать в комплекте с прямыми лотками и креплениями - так вы сэкономите на доставке и снизите риск несовместимости
