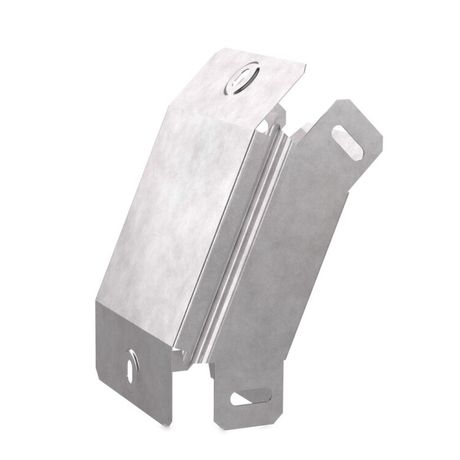

Угол вертикальный внешний 45 градусов с крышкой Стандарт 300х100 | PR16.0560 Промрукав Строитель

Угол вертикальный внешний 45 градусов с крышкой Стандарт 300х100 от бренда ПРОМРУКАВ - это элемент для защиты и организации прокладки кабелей в углах стен, особенно там, где требуется изменить направление трассы под углом. Артикул pr16.0560 подходит для монтажа в помещениях с умеренно влажной средой.

Назначение и область применения

Этот угол предназначен для создания защищённых маршрутов прокладки кабелей и проводов в местах соединения двух перпендикулярных поверхностей под углом 45°. Он используется внутри зданий - например, в производственных цехах, офисах, складах, на объектах ЖКХ. Крышка обеспечивает доступ к внутреннему пространству для обслуживания и модификации трассы без демонтажа всего элемента.

Технические характеристики

• Форма: внешний вертикальный угол 45°
• Габариты: 300 мм (длина) × 100 мм (ширина стороны)
• Материал: сталь с цинковым покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −25C до +40C и относительной влажности до 80%
• Крышка: съёмная, фиксируется механически

Совместимость и монтаж

Угол совместим с другими элементами серии «Стандарт» от ПРОМРУКАВ - такими как прямые участки, повороты и соединители того же типа. Монтируется на поверхность с помощью саморезов или дюбелей. Для надёжной фиксации рекомендуется использовать крепления с шагом не более 500 мм. Перед установкой проверьте соответствие посадочного профиля с имеющимися кабельными каналами. Крышка открывается без инструментов - достаточно отогнуть фиксаторы.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внутреннего монтажа. Цинковое покрытие снижает риск коррозии, продлевая срок службы. Напряжение и ток через корпус не протекают - элемент не является токоведущим. Применяется исключительно как защитный кожух, не заменяет кабель-каналы с изоляцией.

Преимущества

• Высокая стойкость к коррозии благодаря цинковому покрытию Сендзимира - прочнее, чем обычное гальваническое покрытие
• Съёмная крышка позволяет легко добавлять или менять кабели без полного демонтажа
• Угол 45° оптимизирует переход между вертикальными и горизонтальными трассами, снижая нагрузку на изгиб кабеля
• Стальная основа обеспечивает жесткость и устойчивость к механическим воздействиям

Ограничения применения

• Не предназначена для открытых площадок, улиц, помещений с постоянной высокой влажностью (>80%) или агрессивными химическими средами
• Не выдерживает ударные нагрузки выше бытового уровня - не применяется в зонах с частыми столкновениями оборудования
• Не подходит для прокладки силовых кабелей свыше 1000 В - требует дополнительной изоляции и сертификации
• Не имеет IP-защиты - не предохраняет от попадания воды или пыли

Примеры использования

• Защита кабелей управления на конвейерах в цехах
• Прокладка сигнальных линий в системах автоматизации возле стен
• Обход углов в распределительных щитовых комнатах
• Организация трасс для слаботочных сетей (LAN, CCTV) в административных зданиях

Практические советы

• Перед монтажом убедитесь, что внутренняя ширина 100 мм достаточна для количества и диаметра кабелей - не заполняйте более 60% объёма
• При использовании в нескольких секциях соблюдайте параллельность и равномерную фиксацию - избегайте провисаний
• Для долговечности в условиях повышенной влажности дополнительно обработайте места крепления антикоррозийной смазкой
• Артикул pr16.0560 можно сочетать с аналогичными элементами других длин - они имеют одинаковый профиль и способ крепления
• Не используйте этот угол вместо герметичных коробов - он не обеспечивает защиту от влаги и пыли
