Поворот на 45град. вертикальный внешний 50х200 горячеоцинкованный - CLP3N-050-200-M-HDZ IEK

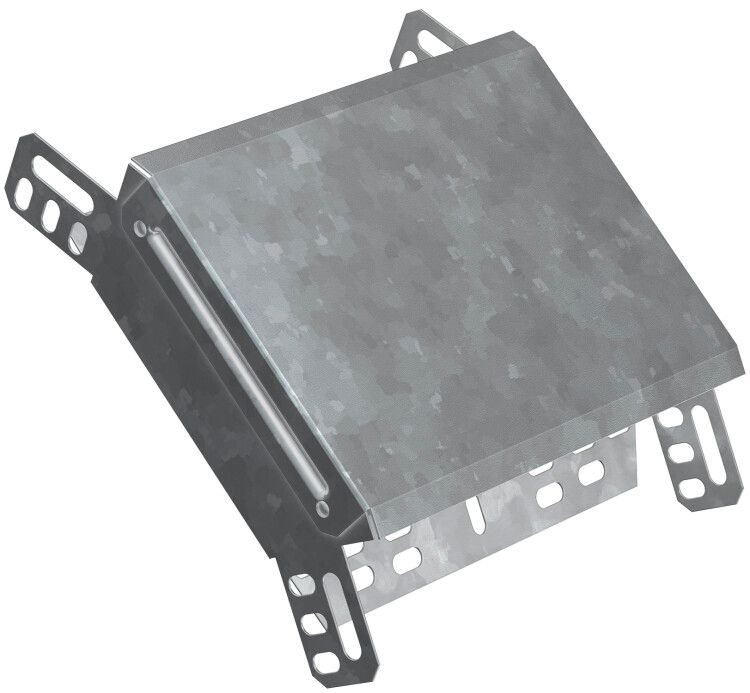

Поворот вертикальный внешний 45 градусов 50x200 горячеоцинкованный HDZ от IEK (ИЭК) - элемент кабельной трассы, предназначенный для изменения направления кабельного пути на 45° в вертикаальной плоскости. Артикул clp3n-050-200-m-hdz выполнен из оцинкованной стали и совместим с системой CLP HDZ, обеспечивает долговечную защиту кабелей в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Поворот вертикальный внешний 45 градусов 50x200 горячеоцинкованный HDZ используется для плавного изменения направления кабельной трассы наружного или внутреннего монтажа. Применяется там, где требуется сместить кабели вверх или вниз под углом 45° - например, при переходе между этажами, узлах вывода кабеля с фасада здания или в местах пересечения технологических коммуникаций.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения механических нагрузок на кабели при прокладке;
• Размеры: высота 50 мм, ширина 200 мм - соответствует стандартным размерам профилей системы CLP HDZ;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже при постоянном контакте с влагой;
• Исполнение: с интегрированным соединителем - позволяет легко соединять с другими элементами трассы без дополнительных деталей;
• Крышка: есть - обеспечивает герметичность и безопасность при обслуживании;
• Цвет: серый - соответствует цветовой гамме всей серии CLP HDZ;
• Срок службы: до 20 лет - при соблюдении условий эксплуатации согласно ГОСТ 14918-80.

Совместимость и монтаж

Поворот вертикальный внешний 45 градусов 50x200 горячеоцинкованный HDZ совместим с другими элементами серии CLP HDZ: прямыми участками, углами, кронштейнами и крышками. Крепление болтовое - требует предварительного сверления отверстий в основании. Для сборки используйте болты M6 или M8, подходящие по шагу резьбы к отверстиям в корпусе. Убедитесь, что толщина монтируемой поверхности позволяет надёжно затянуть крепёж без деформации металла.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 14918-80 - нормативом для металлических кабельных каналов и аксессуаров. Горячее цинкование обеспечивает электроизоляцию и антикоррозийную защиту, исключая риск возникновения блуждающих токов. Наличие крышки препятствует попаданию посторонних предметов и влаги внутрь канала.

Преимущества

• Горячее цинкование значительно увеличивает срок службы по сравнению с холодным цинкованием или окраской;
• Интегрированный соединитель ускоряет сборку и снижает количество потерь при монтаже;
• Жёсткая конструкция выдерживает механические нагрузки от кабелей и внешних воздействий;
• Серый цвет не выгорает на солнце и хорошо сочетается с большинством типов кабельных систем.

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита;
• Не рекомендован для частого открывания крышки - не рассчитан на частые операции обслуживания;
• Не следует использовать в средах с pH ниже 4 или выше 10 - возможна химическая коррозия цинка;
• Запрещено применять в качестве несущего элемента для тяжёлых кабельных жгутов массой более 15 кг/м - нагрузка должна распределяться через поддерживающие кронштейны.

Примеры использования

• Переход кабелей с чердачного помещения на второй этаж в многоэтажном офисном здании;
• Вывод силовых кабелей от трансформаторной подстанции к распределительному щиту на фасаде;
• Обход трубопроводов и вентиляционных шахт в промышленных цехах;
• Монтаж кабельной трассы в подвальных помещениях с высокой влажностью - например, в тепловых пунктах.

Практические советы

• При монтаже проверьте, чтобы радиус изгиба кабелей внутри поворота не был меньше минимально допустимого для типа провода - обычно это 10–15 диаметров кабеля;
• Для удобства сборки сначала закрепите поворот, затем введите кабели, после чего установите крышку - так легче контролировать положение проводов;
• Если трасса проходит в агрессивной среде (например, рядом с химическими установками), дополнительно проверьте целостность цинкового слоя перед установкой;
• Артикул clp3n-050-200-m-hdz можно заменить аналогом другой серии только при совпадении габаритов и типа крепления - не все повороты 45° совместимы с CLP HDZ.
