Поворот на 45 град. вертикальный внутренний 80х200 | CLP3V-080-200 IEK

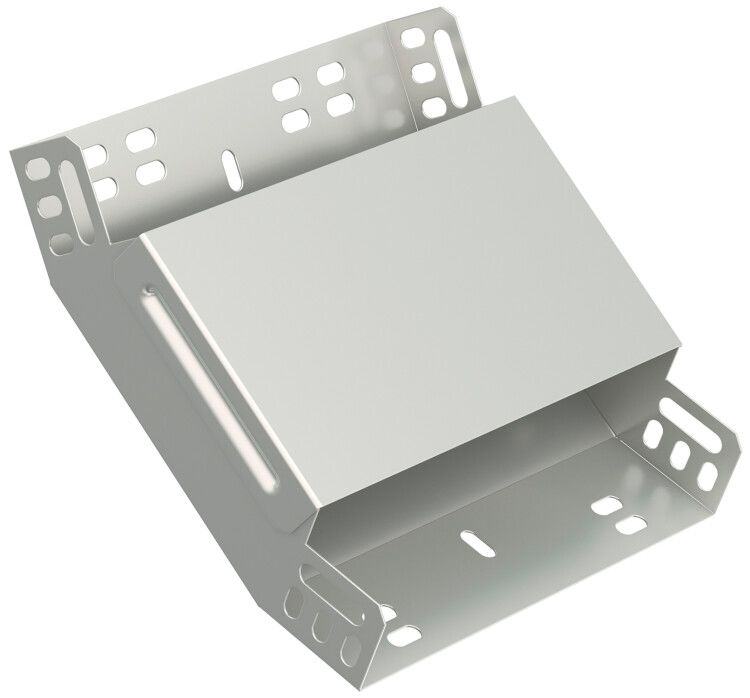

Поворот вертикальный внутренний 45 град. 80x200мм от IEK (ИЭК), артикул clp3v-080-200, предназначен для изменения направления кабельной трассы внутри помещения под углом 45°. Изделие выполнено из оцинкованной стали и совместимо с системами лотков серии ESCA.

Назначение и область применения

Поворот вертикальный внутренний 45 град. 80x200мм используется для плавного перехода кабельной трассы в вертикальной плоскости под углом 45°. Применяется в системах кабельных лотков при прокладке силовых, управляющих и слаботочных кабелей. Подходит для установки в производственных помещениях, серверных, распределительных пунктах, на объектах ЖКХ и транспорта.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный изгиб трассы без резких перегибов кабелей
• Размеры: высота 80 мм, ширина 200 мм - соответствует стандартным лоткам серии ESCA
• Материал: сталь оцинкованная, толщиной 1 мм - прочная, устойчивая к деформациям
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка 10–20 мкм, защищает от коррозии
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фланцев
• Тип крепления: болтовое - надёжное крепление к основному лотку через предварительно подготовленные отверстия
• Наличие крышки: да - закрывается герметично, защищает кабели от механических воздействий и пыли
• Цвет: серый - соответствует цветовой гамме системы ESCA
• Диапазон рабочих температур: от -60C до +60C - работает в условиях холодных складов и жарких помещений
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот вертикальный внутренний 45 град. 80x200мм совместим с лотками серии ESCA от IEK, имеющими аналогичную ширину 200 мм и высоту 80 мм. Монтаж выполняется с помощью болтов, которые затягиваются через предварительно просверленные отверстия в соединителе. Крышка крепится на защёлках - её можно легко снять для обслуживания кабелей. Учитывайте посадочные размеры: при замене элементов проверьте совпадение габаритов и шага крепёжных отверстий.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкование по методу Сендзимира гарантирует долговечность и электроизоляционные свойства поверхности. Температурный диапазон от -60C до +60C позволяет использовать изделие в условиях повышенной влажности и перепадов температур без потери прочностных характеристик.

Преимущества

• Интегрированный соединитель исключает необходимость в дополнительных деталях - снижает время монтажа
• Оцинкованное покрытие по методу Сендзимира обеспечивает лучшую коррозионную стойкость по сравнению с обычным цинкованием
• Крышка плотно фиксируется и не требует дополнительных креплений - удобство при осмотре и ремонте
• Чётко заданный внутренний радиус 300 мм предотвращает повреждение кабелей при изгибе
• Серый цвет и единый дизайн с другими элементами серии ESCA обеспечивают эстетичный вид всей трассы

Ограничения применения

• Не предназначена для наружной установки без защиты от прямых осадков - хотя материал устойчив к коррозии, открытый доступ воды может вызвать накопление влаги внутри
• Не рекомендуется применять с лотками других производителей, если их габариты или шаг крепления отличаются - возможны зазоры и несоответствие нагрузок
• Не подходит для трасс с кабелями, требующими радиуса изгиба более 300 мм - например, некоторые оптоволоконные или многожильные кабели с большим внешним диаметром

Примеры использования

• Переход между этажами в офисном здании - когда кабельная трасса меняет направление с горизонтального на вертикальное
• Обход колонн или трубопроводов в производственном цеху - где требуется изменить маршрут трассы под углом
• Подключение оборудования в серверной комнате - для вывода кабелей от лотка к стойке под нужным углом
• Прокладка в холодильных камерах - благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте, что все участки лотка имеют одинаковый профиль - особенно важно при комбинировании новых и старых элементов
• При использовании в местах с высокой запылённостью - периодически открывайте крышку для удаления пыли, чтобы не нарушалась теплоотдача кабелей
• Затягивайте болты равномерно - перетягивание может деформировать стенки лотка, недостаточная затяжка - вызывает люфт
• При необходимости удлинения трассы используйте только оригинальные элементы серии ESCA - это сохраняет целостность системы и срок службы
• Артикул clp3v-080-200 - храните его при заказе запасных частей; он однозначно идентифицирует именно этот поворот среди других моделей IEK
