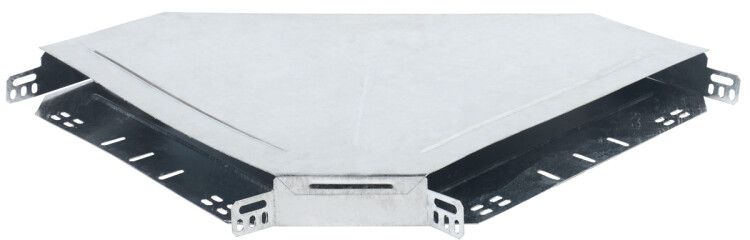

Поворот на 90град. 50х100 горячеоцинкованный - CLP2P-050-100-M-HDZ IEK

Поворот 90 градусов 50х100мм горячеоцинкованный IEK (ИЭК) серии ESCA - это элемент кабельной трассы для изменения направления проводки на 90° в горизонтальной плоскости. Благодаря прочному стальному корпусу с горячим цинкованием и герметичной крышке, он надежно защищает кабели в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Поворот 90 градусов 50х100мм горячеоцинкованный предназначен для создания плавного перехода кабельной трассы под прямым углом. Применяется в системах прокладки силовых и слаботочных кабелей там, где требуется изменить направление трассы без перегибов и нарушений радиуса изгиба. Подходит для установки в производственных помещениях, на объектах ЖКХ, транспорте, энергетике и других зонах с высокой механической нагрузкой или риском воздействия влаги.

Технические характеристики

• Угол поворота: 90° - обеспечивает точную смену направления трассы;
• Размеры: 50×100 мм - соответствует стандартным размерам лотков и коробов;
• Материал: сталь с горячим цинкованием - устойчивость к коррозии, долгий срок службы;
• Защитное покрытие: горячее цинкование - равномерный слой цинка, нанесенный методом погружения в расплав, что гарантирует защиту даже при механическом повреждении поверхности;
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать с другими элементами трассы без дополнительных фитингов;
• Тип крепления: болтовое - надежное крепление к опорам или стенам с помощью стандартных болтов М6–М8;
• Наличие крышки: да - обеспечивает доступ к кабелям и предотвращает попадание пыли и влаги;
• Цвет: серый - совместим с цветовой гаммой всей серии ESCA;
• Срок службы: до 20 лет - при соблюдении условий эксплуатации;
• Соответствие ГОСТ 14918-80 - стандарт на металлические кабельные каналы и принадлежности.

Совместимость и монтаж

Поворот 90 градусов 50х100мм горячеоцинкованный IEK (ИЭК) совместим с лотками и коробами серии ESCA того же размера (50×100 мм). Установка выполняется с использованием болтового крепления через предварительно подготовленные отверстия. Крышка фиксируется на шлицах и не требует дополнительных крепежей. Для сборки трассы достаточно соединить поворот с прямыми участками - интегрированный соединитель исключает необходимость в дополнительных переходниках. Рекомендуется использовать одинаковые типы крепежа по всей трассе для единообразия жесткости и эстетики.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, который регламентирует параметры металлических кабельных каналов. Горячее цинкование обеспечивает электроизоляционные свойства и снижает риск возникновения коррозионных процессов, что важно для безопасности эксплуатации в сырых и химически активных средах. Наличие крышки препятствует случайному контакту с кабелями и минимизирует риск поражения электрическим током при обслуживании.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - особенно актуально в промышленных и открытых зонах;
• Интегрированный соединитель ускоряет монтаж и снижает количество деталей;
• Крышка легко открывается и закрывается - удобство при проверке и замене кабелей;
• Совместимость с широким спектром элементов серии ESCA - возможность модульной сборки;
• Долгий срок службы - снижает затраты на замену и ремонт.

Ограничения применения

Не рекомендуется применять поворот 90 градусов 50х100мм горячеоцинкованный в местах с постоянным воздействием открытого огня, агрессивными кислотами или щелочами, которые могут разрушить цинковое покрытие. Также не следует использовать в качестве основного несущего элемента - он рассчитан на легкий вес кабелей и не предназначен для подвески тяжелых конструкций. Температурный режим ограничен диапазоном от –40C до +60C - выход за эти границы может повлиять на целостность материала.

Примеры использования

• Обход колонн и трубопроводов в цехах заводов;
• Переход кабелей от потолка к стене в административных зданиях;
• Прокладка трассы в подвальных помещениях с высокой влажностью;
• Сборка кабельных лотков на конвейерах и автоматических линиях;
• Подключение оборудования в распределительных пунктах.

Практические советы

• При монтаже убедитесь, что внутренний профиль поворота точно совпадает с размером используемых лотков - несоответствие вызывает перегибы кабелей;
• Проверьте плотность прилегания крышки перед окончательной фиксацией - она должна закрываться без усилий и не иметь зазоров;
• Для длительной эксплуатации в агрессивной среде периодически осматривайте поверхность на предмет повреждений цинкового слоя - при необходимости восстанавливайте ее специальным составом;
• Используйте только болты, соответствующие классу прочности 4.8 и выше - недостаточно прочный крепеж может деформироваться под нагрузкой;
• Артикул clp2p-050-100-m-hdz - сохраняйте его при заказе запасных частей, чтобы избежать несовместимости с существующей трассой.
