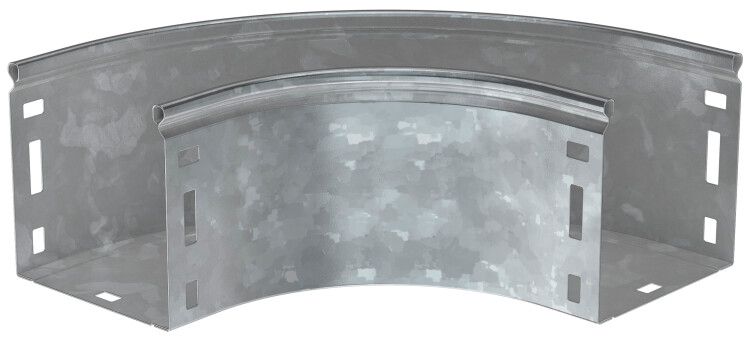

Поворот плавн. 90град тип Г01 ESCA 100х100мм HDZ | CPG01-0-90-100-100-HDZ IEK

Поворот плавный 90 градусов тип Г01 ESCA 100х100мм HDZ - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90° в горизонтальной плоскости. Изготовлен из оцинкованной стали с долговечным защитным слоем, соответствует ГОСТ Р 52868-2007 и рассчитан на работу в суровых условиях. Артикул cpg01-0-90-100-100-hdz используется в системах IEK (ИЭК) серии ESCA.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 100х100мм HDZ применяется для организации горизонтальных поворотов кабельных трасс без резких изгибов. Обеспечивает безопасную прокладку кабелей, снижает механическую нагрузку на жилы и предотвращает повреждение изоляции. Подходит для установки в помещениях, на открытых площадках, в промышленных зонах, на объектах с высокой запылённостью или влажностью - например, на заводах, в трансформаторных подстанциях, на элеваторах и в логистических комплексах.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без острых углов
• Размеры: внутренний радиус 100 мм, высота 100 мм, ширина 100 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: сталь оцинкованная - прочная, устойчивая к деформациям
• Покрытие: горячий цинк - защитный слой не менее 55 мкм, защищает от коррозии даже при повреждении поверхности
• Толщина стенки: 0,8 мм - достаточна для сохранения формы при монтаже и эксплуатации
• Степень защиты: IP00 - не имеет защиты от внешних воздействий; требует установки в закрытые каналы или с использованием крышки
• Диапазон температур: от –50 C до +40 C - работает в холодных регионах и в помещениях с перепадами температур
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - предназначено для эксплуатации в умеренном, холодном и тропическом климате, включая условия повышенной влажности
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений
• Исполнение: с соединительным разъёмом - совместим с другими элементами трассы типа Г01 для сборки непрерывной системы
• Цвет: серый - стандартный цвет оцинкованной стали после пассивации
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным лоткам и фитингам

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 100х100мм HDZ совместим с другими элементами серии ESCA, имеющими тот же тип соединения. Для сборки трассы требуется использовать прямые участки, уголки и крышки того же стандарта. Монтаж осуществляется болтовым соединением через предусмотренные отверстия в соединительном разъёме. Необходимо выравнивать все элементы по одной оси перед затяжкой крепежа. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется защита от пыли и доступа посторонних лиц.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным лоткам и фитингам для электромонтажа. Применение оцинкованной стали гарантирует электроизоляционную безопасность при нормальных условиях. Однако, поскольку степень защиты IP00 не предусматривает барьера против воды, пыли или контакта, использование вне закрытых коробов или без крышки не рекомендуется в местах с риском попадания влаги или механического воздействия.

Преимущества

• Плавный радиус 100 мм исключает перегиб кабеля, что продлевает срок службы изоляции
• Горячее цинкование обеспечивает длительную антикоррозийную защиту даже при царапинах и сколах
• Стандартные размеры позволяют легко заменить детали в существующих трассах
• Соединительный разъём упрощает сборку и демонтаж без сварки или специальных инструментов
• Поддержка широкого температурного диапазона делает его пригодным для использования в северных регионах России

Ограничения применения

• Не предназначен для наружной установки без крышки - IP00 не защищает от влаги и пыли
• Не следует применять в средах с агрессивными химикатами (кислоты, щёлочи) - цинк может разрушаться
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - возможен перегиб и повреждение
• Требует обязательного использования крышки при наличии людей рядом с трассой - открытое расположение создаёт опасность поражения током или травмы
• Не является герметичным элементом - не используется в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Изменение направления лотка в подвале тепловой станции
• Обвод кабелей вокруг технологического оборудования на пищевом комбинате
• Сборка вертикально-горизонтальной трассы в распределительном пункте
• Прокладка силовых кабелей между корпусами вагонов на железнодорожной станции

Практические советы

• При проектировании трассы учтите, что внутренний радиус 100 мм определяет максимальный диаметр кабеля - проверьте соответствие по паспорту кабеля
• Закупайте крышку отдельно - она необходима для полноценной защиты и соответствия правилам безопасности
• Проверяйте целостность цинкового покрытия при получении - глубокие царапины требуют обработки антивибрационной краской
• Не используйте этот элемент как несущий - он предназначен только для направления кабелей, а не для подвеса тяжёлых лотков
• При монтаже в сырых помещениях дополнительно смажьте резьбу соединений графитовой смазкой - предотвратит заклинивание болтов
