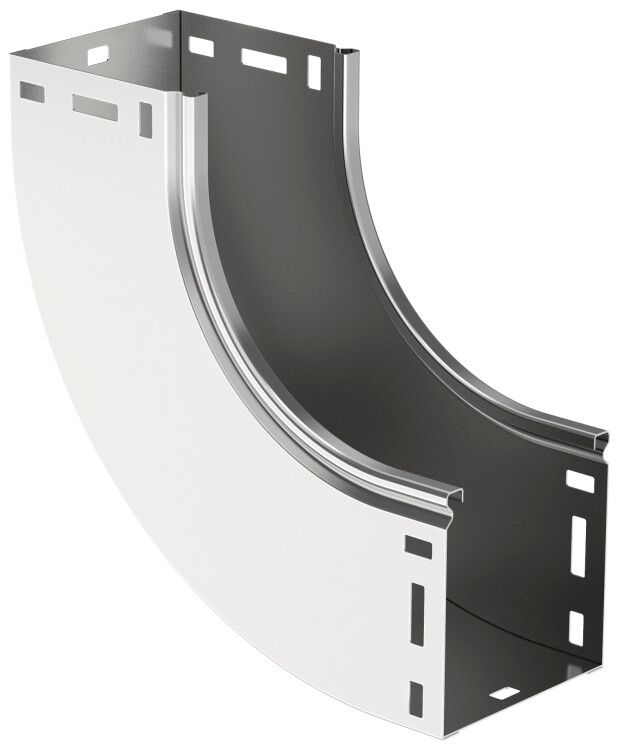

Поворот кабельного лотка ESCA В10 100х100 90° IEK (ИЭК) CPV51-0-90-100-100

Поворот плавный 90 градусов тип В10 ESCA IEK 100х100 мм - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри вертикального канала. Продукт сочетает прочность оцинкованной стали с долговечностью, рассчитан на длительную эксплуатацию в промышленных условиях. Артикул cpv51-0-90-100-100 соответствует серии ESCA IEK.

Назначение и область применения

Поворот плавный 90 градусов тип В10 ESCA IEK 100х100 мм используется для организации вертикального внутреннего поворота кабельной трассы под углом 90°. Подходит для прокладки силовых, управляющих и слаботочных кабелей в шахтах, коробах, технологических каналах. Применяется в промышленных объектах: заводы, электростанции, транспортные терминалы, где требуется надежная и безопасная маршрутизация кабелей без острых изгибов.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает минимальное напряжение в изгибе кабеля
• Размеры: 100×100×100 мм (ширина × высота × глубина)
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже
• Цвет: серый
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только в закрытых кабельных системах
• Диапазон температур: от –50 C до +40 C - работает в холодных и умеренных климатах
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в помещениях и на открытых площадках с контролируемым микроклиматом
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом в комплекте - позволяет фиксировать элемент к смежным участкам трассы
• Соответствие нормативам: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот совместим с другими элементами кабельной системы ESCA IEK того же размера (100×100 мм). Соединение осуществляется через предусмотренный разъем - он обеспечивает герметичность стыка между секциями, но не заменяет крышку. Для сборки трассы необходимо использовать крышки и другие аксессуары отдельно. Монтаж выполняется болтовым креплением к основному каналу. Установка возможна как в вертикальном, так и в горизонтальном положении, но предназначена исключительно для внутренней части трассы - не для внешних поверхностей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и параметры кабельных каналов. Отсутствие степени защиты (IP00) требует обязательного использования с закрытыми крышками и корпусами. Не применять в местах с риском механического воздействия, брызгами жидкостей или доступом посторонних лиц.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует коррозионную стойкость даже в агрессивных средах
• Жесткая конструкция из стали 0,8 мм предотвращает деформацию при нагрузке
• Встроенный соединительный разъем ускоряет сборку и минимизирует зазоры между элементами
• Долгий срок службы - 20 лет - снижает затраты на обслуживание

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты
• Не имеет степеней защиты выше IP00 - нельзя использовать в сырых, пыльных или взрывоопасных зонах без герметизации
• Крышка в комплект не входит - её необходимо заказывать отдельно
• Подходит только для кабелей, которые выдерживают радиус изгиба ≤100 мм - проверьте минимальный допустимый радиус изгиба вашего кабеля
• Не рекомендуется для частых демонтажей - соединительный разъем не рассчитан на многократное вскрытие

Примеры использования

• Переход кабельной трассы с горизонтального уровня на вертикальный в распределительном щите
• Обход колонн и перегородок в производственных цехах
• Прокладка кабелей в лифтовых шахтах и технических этажах
• Системы автоматизации на заводах с плотной компоновкой оборудования

Практические советы

• Перед монтажом убедитесь, что посадочный размер 100×100 мм совпадает с вашей кабельной системой - несовместимые размеры вызывают зазоры и потерю целостности трассы
• Используйте только крышки ESCA IEK того же типа - они обеспечивают правильное прилегание и сохраняют защитные свойства всей системы
• При прокладке нескольких кабелей одновременно оставляйте свободное пространство - заполнение более чем на 40% увеличивает тепловую нагрузку и риск перегрева
• Для работы в условиях повышенной влажности дополнительно покройте стыки герметиком, подходящим для металлических поверхностей
• Проверяйте соответствие радиуса изгиба кабеля - если кабель требует R≥150 мм, этот поворот не подойдет
