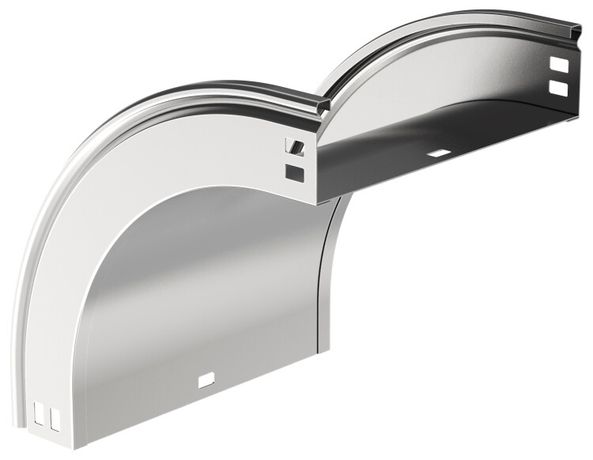

Поворот плавн. 90град тип В20 ESCA 50х300мм | CPV41-0-90-050-300 IEK

Поворот плавный 90 градусов тип В20 ESCA 50х300мм от IEK - элемент кабельного лотка для плавного изменения направления трассы под углом 90°, обеспечивает безопасную прокладку кабелей в углах конструкций. Артикул cpv41-0-90-050-300 соответствует ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Поворот плавный 90 градусов тип В20 ESCA 50х300мм используется для организации вертикального внешнего поворота кабельной трассы. Применяется там, где требуется изменить направление кабелей без резких изгибов - например, при переходе с горизонтального участка лотка на вертикальный стояк или при обходе колонн, стен, оборудования. Подходит для систем с большим числом силовых и контрольных кабелей, где важна сохранность изоляции и удобство прокладки.

Технические характеристики

• Угол поворота: 90 градусов - плавный, без острых кромок
• Высота лотка: 50 мм - совместим с лотками такого же размера
• Ширина лотка: 300 мм - позволяет прокладывать значительное количество кабелей
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, высокая коррозионная стойкость
• Толщина металла: 0,8 мм - достаточна для жесткости при нагрузках, но не перегружает конструкцию
• Внутренний радиус: 100 мм - минимизирует механическую нагрузку на кабели при изгибе
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только внутри закрытых помещений
• Диапазон температур: от –50 C до +40 C - работает в холодных и умеренных климатах
• Цвет: светло-серый - соответствует цветовой гамме других элементов серии ESCA
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в помещениях с нормальным, умеренно-влажным и некоторыми агрессивными условиями

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 ESCA 50х300мм совместим с другими элементами серии ESCA той же высоты (50 мм) и ширины (300 мм). В комплекте предусмотрен соединительный разъем - он позволяет надежно фиксировать поворот к смежным прямым участкам лотка без дополнительных креплений. Монтаж выполняется болтовым соединением через предварительно подготовленные отверстия. Для герметичности и защиты от внешних воздействий необходимо использовать крышки - они в комплект не входят и приобретаются отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструктивные и эксплуатационные параметры кабельных лотков. Оцинкование по методу Сендзимира гарантирует долговечность и соответствие требованиям безопасности при работе в электроустановках. Несмотря на отсутствие степени защиты (IP00), изделие предназначено исключительно для внутренней установки в контролируемых средах - что снижает риск поражения током и повреждения кабелей.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при протяжке
• Оцинкованная сталь устойчива к коррозии даже в условиях повышенной влажности
• Соединительный разъем в комплекте ускоряет сборку и исключает необходимость в дополнительных деталях
• Совместимость с сериями ESCA от IEK - возможность расширения системы без замены компонентов
• Длительный срок службы - 20 лет - снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначен для открытых площадок, улиц, сырых помещений - степень защиты IP00 не защищает от влаги и пыли
• Требуется обязательная установка крышек - без них возможен доступ к кабелям, что нарушает правила электробезопасности
• Не рекомендуется применять в местах с постоянным воздействием химически активных веществ - хотя покрытие устойчиво, оно не предназначено для агрессивных сред
• Подходит только для лотков шириной 300 мм и высотой 50 мм - несовместим с другими размерами

Примеры использования

• Переход кабельной трассы с потолочного лотка на вертикальный стояк в производственном цехе
• Обход колонны в распределительном щите здания
• Прокладка кабелей между этажами в многоэтажных офисах с использованием кабельных лотков ESCA
• Системы автоматизации на заводах, где важно сохранить целостность кабелей при частых перемещениях оборудования

Практические советы

• Перед монтажом проверьте, чтобы все прямые участки лотка имели одинаковые габариты (50×300 мм) - иначе возникнет перекос
• Используйте только оригинальные крышки ESCA - сторонние могут не плотно прилегать, нарушая безопасность
• При протяжке кабелей через поворот используйте смазку на основе силикона - это снизит трение и продлит срок службы изоляции
• Если система будет работать в условиях повышенной запыленности - предусмотрите дополнительную герметизацию стыков
• Не забудьте про расчет нагрузки на лоток - максимальная масса кабелей должна соответствовать заявленной несущей способности
