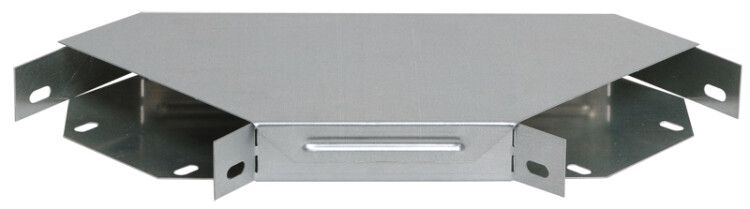

Угол для кабельного лотка ESCA 90° 50x300 мм IEK (ИЭК) CLP2P-050-300

Поворот для лотка горизонтальный 90 градусов 300х50 мм от IEK (ИЭК), артикул clp2p-050-300, предназначен для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Этот элемент из оцинкованной стали обеспечивает надёжную и долговечную прокладку кабелей в промышленных условиях, совместим с другими секциями серии ESCA.

Назначение и область применения

Поворот для лотка горизонтальный 90 градусов 300х50 мм используется для плавного перехода кабельной трассы под прямым углом. Применяется там, где необходимо изменить направление прокладки кабелей без создания острых изгибов, которые могут повредить изоляцию проводов. Подходит для установки в производственных помещениях, на объектах энергетики, транспорта, автоматизации и других зонах с высокой плотностью кабельных систем.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный поворот трассы без дополнительных соединений;
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей, соответствует требованиям ГОСТ 14918-80;
• Размеры: ширина 300 мм, высота 50 мм - совместим с лотками того же формата;
• Материал: сталь оцинкованная по методу Сендзимира - устойчив к коррозии, срок службы до 20 лет;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузках на кабели;
• Тип соединения: болтовое - фиксируется с помощью стандартных болтов и гаек;
• Наличие крышки: да - защищает кабели от внешних воздействий, легко открывается для обслуживания;
• Цвет: серый - соответствует цветовой гамме лотков серии ESCA;
• Диапазон рабочих температур: от -60C до +60C - работает в суровых климатических условиях, включая холодильники и открытые площадки;
• Нормативный документ: ГОСТ 14918-80 - соответствие государственным стандартам на металлические кабельные лотки.

Совместимость и монтаж

Поворот для лотка горизонтальный 90 градусов 300х50 мм совместим с лотками серии ESCA от IEK, имеющими аналогичные размеры 300×50 мм. Соединение осуществляется через болтовые фланцы - требуется предварительно выровнять края лотка и закрепить болты равномерно по периметру. Интегрированный соединитель исключает необходимость в дополнительных деталях. Крышка крепится на защёлки и фиксируется болтами - её можно демонтировать без снятия всего участка трассы.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкование по методу Сендзимира гарантирует защитный слой цинка 10–20 мкм, что снижает риск коррозии даже в агрессивных средах. Материал не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Сборка без сварки - экономит время и не требует специализированного оборудования;
• Интегрированный соединитель - минимизирует количество утечек и щелей между элементами;
• Крышка в комплекте - исключает необходимость докупать отдельно;
• Долговечность - срок службы 20 лет при соблюдении условий эксплуатации;
• Универсальное применение - подходит как для новых, так и для модернизируемых систем.

Ограничения применения

Не рекомендуется использовать этот поворот в местах с постоянными ударными нагрузками или вибрациями выше нормы - возможна деформация тонкостенной конструкции. Также не следует применять в средах с концентрацией кислот, щелочей или солевых растворов - оцинкованная сталь не предназначена для химически агрессивных сред. Для таких условий нужны лотки из нержавеющей стали или пластиков.

Примеры использования

• Переход кабельной трассы вокруг колонны в распределительном щите;
• Обход препятствий на технологической линии завода;
• Смена направления трассы при прохождении через этажные перекрытия;
• Подключение кабелей к оборудованию, расположенному под прямым углом к основному маршруту.

Практические советы

• При монтаже проверьте, чтобы внутренний радиус 300 мм не был нарушен - это важно для сохранения целостности кабелей с жесткой изоляцией;
• Закручивайте болты равномерно, начиная с диагональных пар, чтобы избежать перекоса;
• Если трасса проходит во влажной среде, дополнительно смажьте болтовые соединения антикоррозийной смазкой;
• Проверяйте совпадение размеров перед заказом - данный поворот подходит только для лотков 300×50 мм, другие размеры несовместимы;
• Артикул clp2p-050-300 - единственный номер для этого исполнения; не путайте с вертикальными поворотами или изделиями другого размера.
