Поворот плавн. 90град тип В20 ESCA 80х400мм | CPV41-0-90-080-400 IEK

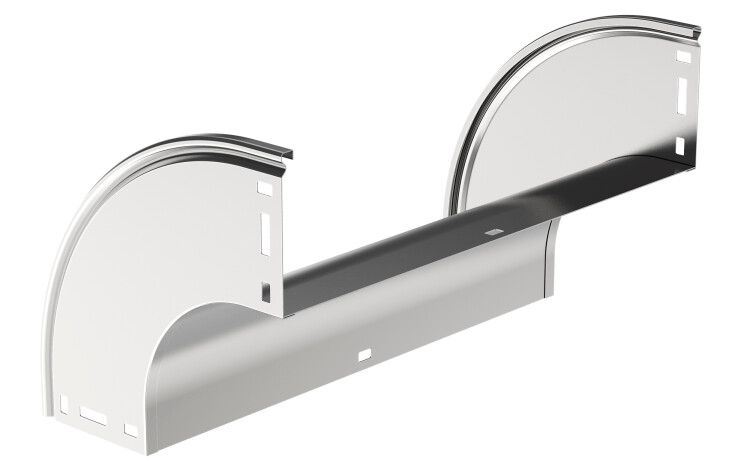

Поворот плавный 90 градусов тип В20 80х400мм от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90 градусов в вертикальной плоскости. Артикул cpv41-0-90-080-400 выполнен из оцинкованной стали и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 90 градусов тип В20 80х400мм используется для организации вертикального внешнего поворота кабельной трассы. Применяется там, где требуется изменить направление кабеля без резких изгибов - например, при переходе с горизонтального участка на вертикальный, или при обходе препятствий. Подходит для прокладки силовых, управляющих и сигнальных кабелей в помещениях и на открытых площадках. Устанавливается в составе систем кабельных лотков, таких как ESCA от IEK.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный изгиб без перегибов кабелей
• Размеры: высота 80 мм, ширина 400 мм, внутренний радиус 100 мм - определяют ёмкость и радиус изгиба для кабелей
• Толщина материала: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Материал: сталь оцинкованная по методу Сендзимира - защищает от коррозии, срок службы до 20 лет
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка толщиной не менее 10 мкм
• Степень защиты: IP00 - не имеет защиты от воды и пыли; применяется только внутри помещений или в закрытых каналах
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу при температурах от -50C до +40C
• Цвет: светло-серый - соответствует цветовой гамме системы ESCA
• Исполнение: с соединительным разъёмом - позволяет легко крепить к другим элементам трассы без дополнительных фитингов
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным лоткам в России

Совместимость и монтаж

Поворот совместим с другими элементами серии ESCA от IEK, имеющими аналогичные размеры и тип крепления. Соединительный разъём позволяет установить его между прямыми участками лотка или другими угловыми элементами без сварки или болтов. Монтаж осуществляется путём вставки в смежные элементы и фиксации с помощью замкового механизма. Для надёжности рекомендуется использовать крепёж (например, саморезы) при установке на потолочные или стеновые поверхности. Обратите внимание: крышка в комплект не входит - её необходимо заказывать отдельно, если требуется герметизация.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к металлическим кабельным лоткам. Отсутствие степени защиты (IP00) означает, что использование вне закрытых каналов или помещений недопустимо - риск попадания влаги, пыли или посторонних предметов. Эксплуатация возможна только в контролируемых средах, исключающих контакт с агрессивными веществами.

Преимущества

• Плавный радиус 100 мм снижает нагрузку на изоляцию кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует долгую службу даже в условиях повышенной влажности
• Форма и размеры стандартизированы - обеспечивают совместимость с продукцией ESCA
• Соединительный разъём ускоряет сборку и исключает необходимость в дополнительных деталях
• Работает в широком диапазоне температур - подходит для холодных и жарких зон

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - степень IP00 не предохраняет от осадков и пыли
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - требует проверки спецификаций кабеля перед монтажом
• Требуется обязательная установка крышки для защиты от механических воздействий и доступа посторонних лиц
• Не рекомендуется применять в местах с постоянным контактом с химически активными жидкостями - оцинкованная сталь может подвергаться коррозии при длительном воздействии кислот или щелочей

Примеры использования

• Переход кабельной трассы с потолка на стену в производственном цехе
• Обход колонны или оборудования в распределительном пункте
• Подключение кабелей к вертикальному стояку в многоэтажном здании
• Прокладка сигналов управления в автоматизированных линиях на заводах

Практические советы

• Проверьте внутренний радиус 100 мм перед выбором кабелей - некоторые многожильные кабели требуют большего радиуса изгиба
• При использовании в сырых помещениях (например, в подвале) обязательно установите крышку и герметизируйте стыки
• Длина 400 мм позволяет размещать несколько кабелей параллельно - следите, чтобы суммарный диаметр кабелей не превышал 70–80% от свободного объема лотка
• При необходимости удлинения используйте прямые участки ESCA того же типа - система совместима по всем параметрам
• Заказывайте крышку отдельно - она продлевает срок службы и повышает безопасность
