Поворот вертикальный шарнирный лестн. 100х500мм LESTA IEK CPV06-4-100-500

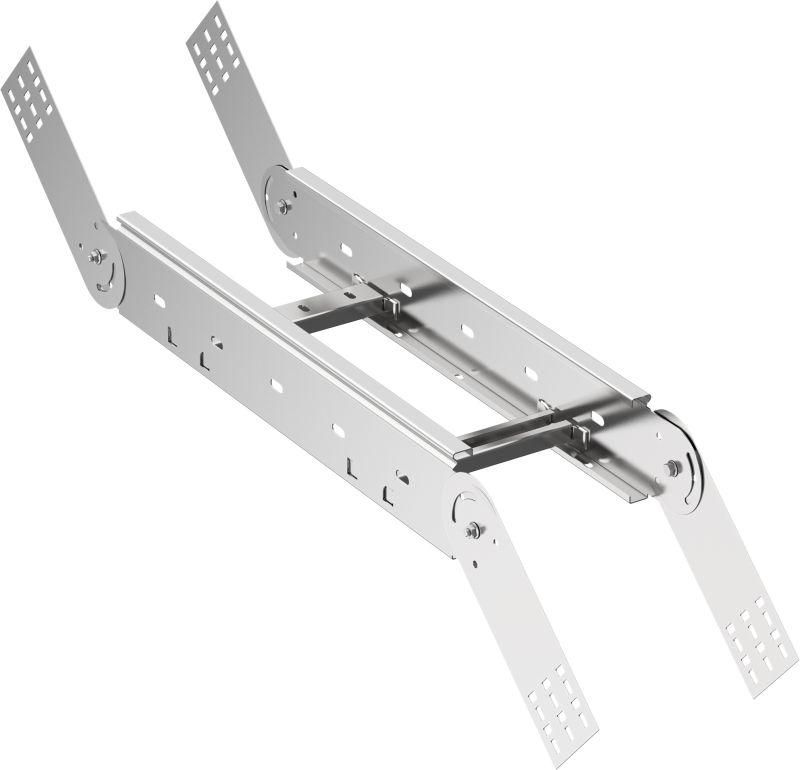

Поворот вертикальный шарнирный лестничный 100х500 мм от IEK (ИЭК) — элемент кабельного лотка, предназначенный для плавного изменения направления трассы в вертикальной плоскости. Артикул cpv06-4-100-500 из серии LESTA обеспечивает надёжную фиксацию и гибкую настройку угла поворота, что делает его удобным решением для сложных маршрутов прокладки кабелей.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 100х500 мм используется для перехода кабельной трассы между горизонтальными участками с изменением высоты — например, при выходе кабеля с этажа на этаж, вокруг колонн или через перекрытия. Подходит для систем с большой плотностью кабелей, где важна сохранность изоляции и возможность последующего обслуживания.

Технические характеристики

• Габариты: ширина 500 мм, высота 100 мм — соответствует стандартному размеру лотков серии LESTA;
• Материал: сталь с горячим цинкованием — защищает от коррозии даже в агрессивных средах;
• Угол поворота: регулируемый — позволяет адаптировать угол установки под конкретные условия монтажа;
• Тип ступени: плоский профиль — обеспечивает равномерное распределение нагрузки и предотвращает перегиб кабелей;
• Изменение направления: восходящий/нисходящий — работает в обоих направлениях без замены детали;
• Исполнение: с интегрированным соединителем — исключает необходимость дополнительных крепёжных элементов при стыковке с другими звеньями;
• Тип бокового профиля: открытый — упрощает доступ к кабелям для осмотра и модификации;
• Огнестойкость: да — выдерживает воздействие открытого пламени в течение нормированного времени согласно требованиям пожарной безопасности;
• Цвет: 7035 (серый) — совпадает с цветовой гаммой всей серии LESTA для единообразного внешнего вида системы.

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 100х500 мм полностью совместим с лотками серии LESTA от IEK. Интегрированный соединитель позволяет закрепить его без дополнительных болтов или хомутов — достаточно зафиксировать его к смежным участкам лотка. Шарнирное крепление обеспечивает свободное перемещение при сборке, после чего фиксируется в нужном положении. Для монтажа требуется минимум инструментов: отвертка и уровень. Учитывайте, что максимальная нагрузка должна соответствовать допустимой для лотка шириной 500 мм — не более 80 кг/м при равномерном распределении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и НПБ 249-97 по огнестойкости. Горячее цинкование гарантирует соответствие классу защиты от коррозии C3–C4 по ISO 12944. Применение в помещениях с повышенной влажностью и промышленных зонах разрешено без дополнительной защиты.

Преимущества

• Регулируемый угол поворота снижает потребность в запасных частях — один элемент заменяет несколько жёстких аналогов;
• Интегрированный соединитель экономит время монтажа и исключает риск некорректного соединения;
• Открытый профиль упрощает проверку состояния кабелей и быстрое добавление новых проводов;
• Оцинкованная сталь увеличивает срок службы до 25 лет в условиях внутренней промышленной среды;
• Огнестойкость позволяет использовать в объектах с повышенными требованиями к пожарной безопасности — офисах, больницах, транспортных узлах.

Ограничения применения

Не предназначен для наружной эксплуатации без дополнительной защиты от атмосферных осадков — хотя оцинковка устойчива, длительное воздействие дождя и УФ-лучей может снизить долговечность. Не рекомендуется применять в местах с постоянными механическими ударными нагрузками (например, рядом с движущимся оборудованием). Также не следует использовать для прокладки силовых кабелей свыше 10 кА при коротком замыкании — требуются специализированные каналы.

Примеры использования

• Переход кабельной трассы с чердака на второй этаж в административном здании;
• Обход колонны в серверной комнате с изменением уровня на 100 мм;
• Подключение оборудования на двух ярусах конвейера в пищевой промышленности;
• Прокладка сигнальных и управляющих кабелей в многоквартирном доме с перепадом уровней между этажами.

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба кабелей внутри поворота не был меньше минимально допустимого (обычно 10×диаметр кабеля);
• При использовании в длинных трассах — фиксируйте поворот каждые 1,5–2 метра, чтобы избежать прогиба под собственным весом;
• Если необходимо изменить угол после установки — используйте ключ для затяжки соединителей, не применяйте усилие выше 15 Н·м;
• Для удобства обслуживания — оставляйте свободный доступ к шарнирному узлу, особенно в местах с частыми изменениями схемы коммуникаций.
