Поворот плавн. 90град тип Г01 ESCA 100х500мм | CPG01-0-90-100-500 IEK

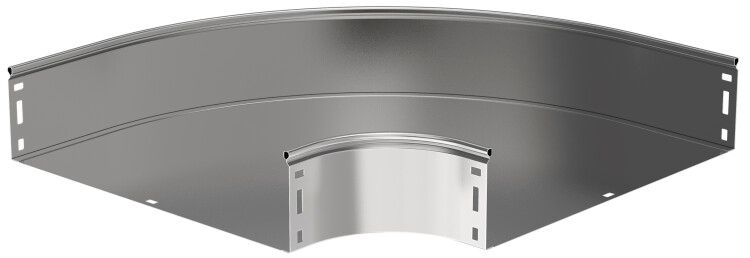

Поворот плавный 90 градусов тип Г01 ESCA IEK 100x500 мм - элемент кабельного лотка, обеспечивающий плавный переход трассы на 90 градусов в горизонтальной плоскости. Изготовлен из оцинкованной стали, рассчитан на длительную эксплуатацию в условиях промышленных объектов. Артикул cpg01-0-90-100-500 соответствует серии ESCA IEK.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA IEK 100x500 мм используется для изменения направления кабельной трассы без острых изгибов, что снижает риск повреждения изоляции проводов и упрощает протяжку кабелей. Применяется в системах кабельных лотков на предприятиях, в цехах, на транспорте, в энергообъектах - там, где требуется организовать горизонтальный поворот с сохранением минимального радиуса изгиба.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Высота: 100 мм - совместим с лотками такой же высоты
• Ширина: 500 мм - позволяет прокладывать большое количество кабелей
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - равномерный, прочный слой цинка не менее 10 мкм
• Цвет: светло-серый
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных и умеренных климатических зон
• Степень защиты: IP00 - не защищен от попадания воды и пыли; требует установки в закрытых помещениях или внутри лотков
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - предназначено для эксплуатации в помещении с нормальным и умеренно-влажным климатом
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом - позволяет легко крепить к другим элементам лотка
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA IEK 100x500 мм совместим с другими элементами системы ESCA IEK той же высоты (100 мм). Соединение осуществляется через заводской разъем - достаточно совместить кромки и зафиксировать болтами или саморезами. Для монтажа необходимы стандартные инструменты: отвертки, ключи, уровень. Установка выполняется на опоры или кронштейны, предварительно выровненные по горизонтали. Крышка в комплект не входит - её необходимо заказать отдельно, если требуется герметизация.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и параметры кабельных лотков. Метод оцинкования Сендзимира гарантирует долговечность и устойчивость к коррозии. Отсутствие степени защиты IP означает, что использование вне закрытых корпусов или в сырых средах недопустимо - это ограничение важно учитывать при проектировании.

Преимущества

• Плавный радиус 100 мм исключает перегибы кабелей, особенно важен для силовых и чувствительных линий
• Оцинкование по методу Сендзимира обеспечивает лучшую адгезию покрытия и более долгий срок службы по сравнению с обычным цинкованием
• Фиксация через соединительный разъем ускоряет сборку и минимизирует щели между элементами
• Стандартные размеры позволяют использовать деталь в большинстве промышленных систем лотков

Ограничения применения

• Не применяется во внешних сетях, в местах с постоянным воздействием воды, брызг или пыли - степень защиты IP00 не допускает открытой эксплуатации
• Не рекомендуется для использования в агрессивных химических средах - даже оцинкованная сталь может подвергнуться коррозии при контакте с кислотами или солями
• Требуется обязательная установка крышки, если нужна механическая защита или запыление
• Подходит только для лотков высотой 100 мм - несовместим с другими размерами

Примеры использования

• Переход кабельной трассы вокруг колонны в распределительном пункте
• Обход оборудования на производственной линии с плотной компоновкой
• Смена направления трассы в технологическом коридоре завода
• Соединение двух горизонтальных участков лотка под углом 90° в офисном здании

Практические советы

• При выборе проверьте внутренний радиус - он должен быть больше минимально допустимого радиуса изгиба используемых кабелей (обычно указано в паспорте кабеля)
• Для удобства протяжки кабелей перед монтажом можно смазать внутреннюю поверхность специальной смазкой для кабельных трасс
• Если в проекте предусмотрена крышка - закажите её заранее, чтобы избежать задержек при сборке
• При использовании в условиях повышенной влажности (например, в цехах с мойкой) дополнительно убедитесь, что все стыки герметичны и лоток установлен над уровнем возможного затопления
• Проверяйте соответствие ширины поворота (500 мм) ширине основного лотка - несоответствие вызывает перекосы и нагрузки на крепления
