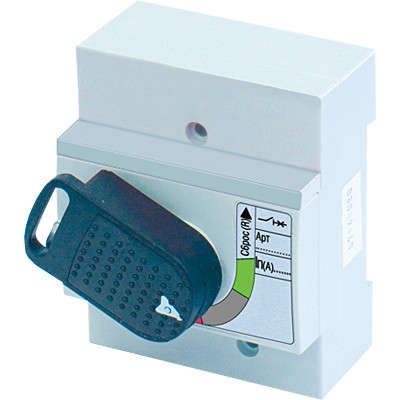

Поворотная рукоятка для ВА04-31Про | 7001219 Контактор (Legrand)

Поворотная рукоятка для контактора ВА04-31Про - элемент управления, позволяющий механически включать и выключать контактор ВА04-31Про с возможностью фиксации в положении «выкл». Применяется в системах автоматизации, где требуется безопасный и наглядный контроль над питанием оборудования. Артикул 7001219 соответствует серии KPRO от производителей Контактор Ульяновск и КОНТАКТОР(группа Legrand).

Назначение и область применения

Поворотная рукоятка для контактора ВА04-31Про предназначена для ручного управления контактным устройством. Она позволяет оператору визуально определить состояние аппарата - включено/выключено - и зафиксировать его в одном из положений. Подходит для установки на щитах управления, станках, конвейерах, насосных станциях и других объектах, где нужна механическая блокировка и предотвращение случайного включения.

Технические характеристики

• Тип изделия: рукоятка поворотная
• Способ монтажа: крепление непосредственно на корпус контактора ВА04-31Про
• Наличие замка: да - обеспечивает фиксацию в положении «выключено»
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчива к повышенной влажности и запыленности

Совместимость и монтаж

Рукоятка совместима исключительно с контакторами модели ВА04-31Про. Монтируется напрямую на переднюю панель аппарата через штатный посадочный механизм. Для установки необходимо отключить питание, снять крышку контактора (при наличии) и вставить рукоятку в паз до характерного щелчка. Замок активируется поворотом ключа в крайнее левое положение. Нельзя использовать с другими моделями контакторов - даже аналогичными - из-за различий в форме и глубине посадочного места.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для коммутационных аппаратов низковольтного управления. Конструкция рукоятки исключает возможность включения контактора при открытой крышки, что соответствует принципам безопасности категории 1 по IEC 60204-1. Замок выполнен из прочного пластика с металлическим сердечником - устойчив к попыткам принудительного вскрытия.

Преимущества

• Функциональный замок снижает риск аварийного включения при обслуживании
• Чёткий тактильный отклик при переключении - легко определить положение без визуального контроля
• Климатическое исполнение УХЛ3 позволяет применять в неотапливаемых помещениях, на улице или в цехах с высокой влажностью
• Стандартный интерфейс совместим с большинством существующих щитов управления

Ограничения применения

• Не предназначена для частого ручного переключения более 1000 раз в месяц - это может привести к износу механизма
• Запрещается применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал корпуса не устойчив к таким веществам
• Не используется в качестве основного средства защиты от тока - только как вспомогательный орган управления
• Не совместима с контактными аппаратами других серий, даже если они имеют внешнее сходство

Примеры использования

• Управление пускателем на ленточном конвейере в пищевом цехе
• Ручной отвод питания насосной группы в водоканале
• Блокировка электрооборудования во время планового ремонта в машиностроительном участке
• Контроль доступа к оборудованию в условиях многопользовательского режима работы

Практические советы

• Перед установкой проверьте, чтобы посадочное гнездо на контакторе ВА04-31Про было чистым и не имело деформаций - иначе рукоятка будет плохо фиксироваться
• При использовании в холодных условиях (ближе к −40 C) рекомендуется периодически проверять свободу движения рукоятки - возможна потеря эластичности пластиков
• Для удобства обслуживания используйте цветную метку на рукоятке: красная - «выключено», зелёная - «включено»
• Замок можно заблокировать ключом отдельно - храните ключ в месте, доступном только ответственным лицам
• Артикул 7001219 - единственный подходящий вариант для этой модели; другие рукоятки, даже от того же бренда, не подойдут
