Предохранитель ПНБ7-690/250-1-160А-УХЛ3 | 110962 КЭАЗ

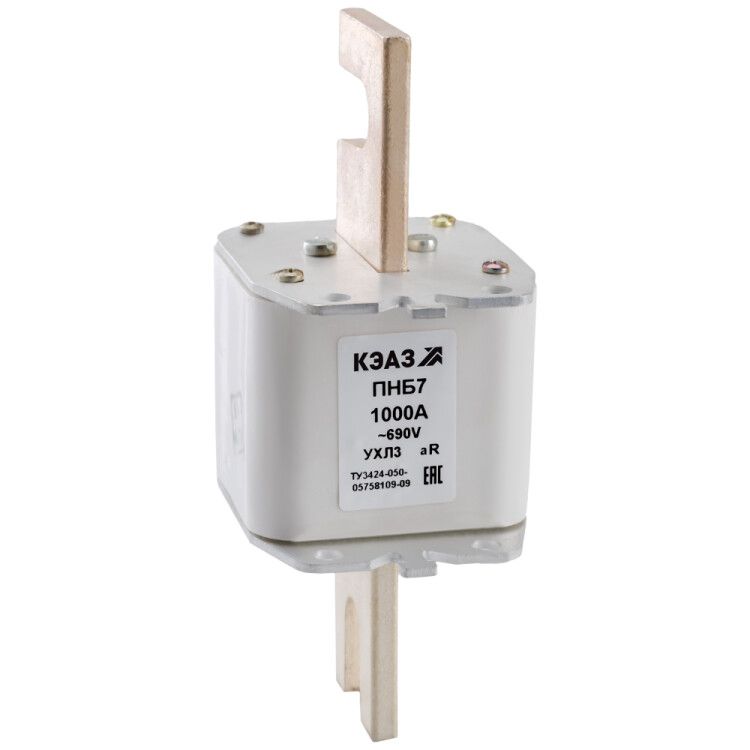

Предохранитель ПНБ7-690/250-1-160А-УХЛ3 от КЭАЗ - это быстродействующий втычной предохранитель с плавкой вставкой, предназначенный для защиты полупроводниковых устройств от токов короткого замыкания в цепях переменного тока до 690 В. Артикул 110962 соответствует серии ПНБ7 и рассчитан на работу в суровых климатических условиях.

Назначение и область применения

Предохранитель ПНБ7-690/250-1-160А-УХЛ3 применяется для защиты чувствительного оборудования - таких как частотные преобразователи, выпрямители, инверторы, силовые модули - от повреждений при коротком замыкании. Благодаря категории применения aR он обеспечивает избирательную и быструю отсечку тока, минимизируя тепловую нагрузку на полупроводники. Подходит для установки в распределительных щитах, промышленных станциях, системах автоматизации и энергонасыщенных объектах.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В переменного тока
• Частота: 50/60 Гц
• Отключающая способность: 100 кА
• Категория применения: aR (защита полупроводников от КЗ)
• Климатическое исполнение: УХЛ3 (работает при температурах от –60 до +60 C)
• Тип изделия: плавкая вставка, втычное исполнение
• Количество полюсов: 1
• Максимальное сечение кабеля: 160 мм2
• Индикация срабатывания: верхняя, визуальная
• Наличие бойка: да (индикатор выбивания вставки)
• Степень защиты: IP00 (без внешней защиты - требует установки в корпусе)
• Способ монтажа: на аппарат (фиксация через контактные зажимы)
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009
• Код в реестре РЭП: РЭ-2493/20

Совместимость и монтаж

Предохранитель ПНБ7-690/250-1-160А-УХЛ3 совместим с держателями предохранителей серии ПНБ5 и ПНБ7. Монтаж осуществляется путём введения контактов в пазы держателя - фиксация механическая, без болтов. Для работы требуется держатель с подходящими габаритами (250 А) и достаточным усилием зажима. Обязательно проверьте соответствие класса токоограничения и номинала держателя. Не устанавливайте в открытые места - степень защиты IP00 требует герметичной сборки в корпусе или шкафу.

Безопасность и стандарты

Предохранитель соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирован в Реестре средств электроснабжения (РЭП) под номером РЭ-2493/20. Применение в соответствии с нормами ПУЭ и правилами безопасности при работе с высокими токами обязательно. Индикатор бойка позволяет оперативно выявить срабатывание без вскрытия аппарата.

Преимущества

• Низкий уровень I²t - минимальная тепловая энергия при КЗ, снижающая риск повреждения полупроводниковых компонентов.
• Высокая отключающая способность (100 кА) - надёжная работа даже при аварийных режимах в крупных сетях.
• Широкий диапазон температур (–60…+60 C) - возможность применения в холодильных камерах, на открытом воздухе, в производственных помещениях без кондиционирования.
• Экономия энергии - сниженные потери мощности за счёт оптимизированной конструкции плавкой вставки и материалов.
• Долгий срок службы и простота замены - вставка меняется без демонтажа всего устройства.

Ограничения применения

• Не предназначен для защиты от перегрузок - только от коротких замыканий (категория aR).
• IP00 - не имеет собственной защиты от пыли и влаги; обязательна установка в закрытый корпус или шкаф.
• Не используется в цепях постоянного тока - только переменный ток 50/60 Гц.
• Требуется точное соответствие габарита держателя (250 А); нельзя использовать с другими типами держателей.
• Не рекомендован для частых коммутаций - предохранитель одноразовый, после срабатывания необходимо заменить вставку.

Примеры использования

• Защита частотных преобразователей на насосных станциях.
• Обеспечение отказоустойчивости в системах управления промышленными роботами.
• Щиты питания сварочных аппаратов с IGBT-модулями.
• Электрооборудование в холодильных комплексах и на северных объектах (благодаря УХЛ3).
• Цепи питания конвейеров с частотным регулированием.

Практические советы

• Выбирая предохранитель ПНБ7-690/250-1-160А-УХЛ3, убедитесь, что номинальный ток вашего оборудования не превышает 160 А, а максимальный ток КЗ в точке установки не выше 100 кА.
• Проверяйте состояние держателя перед установкой - окисление или деформация контактов снижают эффективность защиты.
• При замене используйте оригинальные вставки - аналоги могут иметь отличные времятоковые характеристики.
• Для условий с повышенной запылённостью или влажностью дополнительно уплотняйте корпус держателя.
• Фиксируйте индикатор бойка в видимом месте - это ускоряет диагностику при аварии.
• Не допускайте затяжки контактов больше рекомендованного момента - это может повредить корпус вставки.
