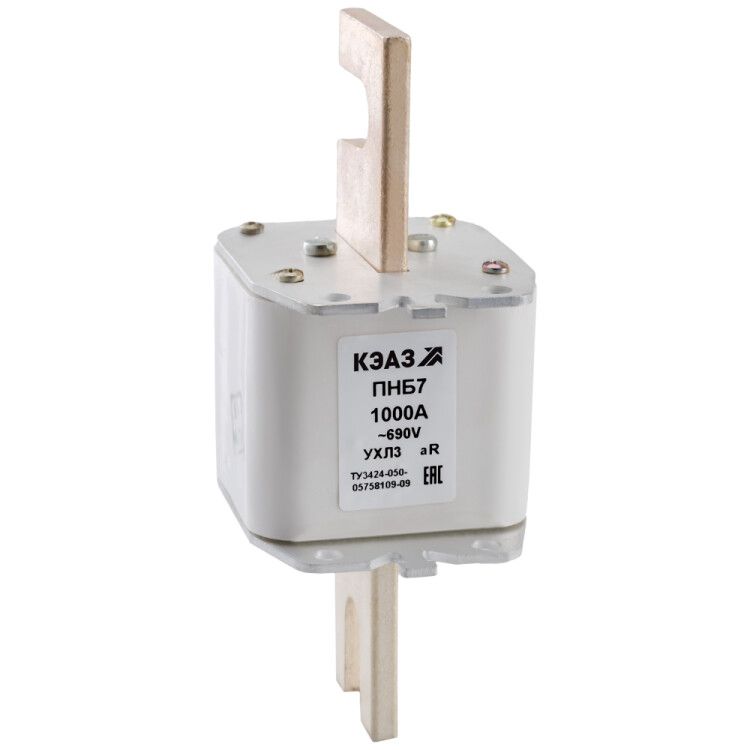

Предохранитель ПНБ7-690/630-2-500А-УХЛ3 | 110997 КЭАЗ

Предохранитель ПНБ7-690/630-2-500А-УХЛ3 от КЭАЗ - это быстродействующая плавкая вставка с номинальным током 500 А, предназначенная для защиты полупроводниковых устройств от коротких замыканий в силовых цепях переменного тока. Модель рассчитана на работу в суровых климатических условиях и применяется в промышленном оборудовании, где важна надежность и минимальные энергопотери.

Назначение и область применения

Предохранитель ПНБ7-690/630-2-500А-УХЛ3 используется для защиты чувствительных полупроводниковых компонентов - таких как тиристоры, диоды, частотные преобразователи и выпрямители - от повреждений при коротком замыкании. Относится к категории aR, что означает избирательную и очень быструю реакцию на аварийные токи. Применяется в системах питания промышленных станков, конвейеров, сварочных установок, лифтов и других объектах с мощными электронными нагрузками.

Технические характеристики

• Номинальный ток: 500 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Отключающая способность: 100 кА
• Частота: 50 / 60 Гц
• Тип исполнения: втычной, однополюсный
• Габарит предохранителя: соответствует рамке 630 А
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +60 C
• Степень защиты: IP00 - без внешней защиты корпуса, требует установки в закрытом щите
• Максимальное сечение кабеля: 405 мм2
• Индикация состояния: передняя, визуальное определение срабатывания
• Наличие бойка: да - механический указатель срабатывания
• Энергия прохождения (I²t): низкая - обеспечивает минимальное тепловое воздействие на защищаемые устройства
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009

Совместимость и монтаж

Предохранитель ПНБ7-690/630-2-500А-УХЛ3 устанавливается в специализированные держатели типоразмера 630 А. Совместим со всеми стандартными держателями, соответствующими этим габаритам. Монтаж осуществляется на аппарат - то есть встраивается в распределительные устройства, шкафы управления или блоки коммутации. Для правильной работы необходимо использовать зажимы с достаточным контактным давлением и соответствующим сечением провода (до 405 мм2). Индикатор состояния расположен спереди - позволяет легко проверить целостность вставки без демонтажа.

Безопасность и стандарты

Предохранитель соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Сертифицирован в Реестре электротехнической продукции (РЭ-2493/20). Благодаря классу aR и высокой отключающей способности (100 кА) обеспечивает безопасность оборудования даже при экстремальных режимах КЗ. Наличие бойка гарантирует визуальный контроль срабатывания, снижая риск неверной диагностики отказа.

Преимущества

• Низкий уровень I²t - минимизирует термические повреждения полупроводниковых элементов при КЗ
• Высокая отключающая способность - надежно прекращает токи до 100 кА
• Широкий диапазон рабочих температур - от –60 C до +60 C - позволяет использовать в холодных регионах и жарких помещениях
• Экономичность - сниженные потери мощности за счет оптимизированной конструкции плавкого элемента
• Долгий срок службы и простота замены - вставка меняется без демонтажа всего аппарата
• Встроенный индикатор и бойк - удобство обслуживания и диагностики

Ограничения применения

Предохранитель ПНБ7-690/630-2-500А-УХЛ3 имеет степень защиты IP00 - он не защищен от попадания пыли, влаги и случайного контакта. Поэтому обязательно должен использоваться внутри закрытых щитов или корпусов. Не предназначен для установки вне помещений или в сырых средах без дополнительной защиты. Также не рекомендован для защиты двигателей или линий с высокими пусковыми токами - его задача исключительно защита полупроводников от КЗ, а не перегрузок.

Примеры использования

• Защита выходных модулей частотных преобразователей на заводах
• Обеспечение безопасности выпрямительных блоков в электролизных установках
• Комплектация шкафов управления насосных станций в Арктике или на Юге России
• Функциональная часть силовой части сварочных автоматов
• Щиты питания промышленных роботов в условиях перепадов температур

Практические советы

• Выбирая предохранитель ПНБ7-690/630-2-500А-УХЛ3, убедитесь, что ваш держатель соответствует габариту 630 А - не все модели совместимы с этой рамкой.
• Не используйте вставки с меньшим номиналом - они будут ложноперегорать при нормальном пуске оборудования.
• Проверяйте состояние вставки через индикатор сразу после срабатывания - если бойк вышел, замените вставку немедленно.
• При монтаже соблюдайте момент затяжки контактов - недостаточное усилие вызывает нагрев, избыточное - деформацию.
• Для условий с повышенной запыленностью используйте дополнительные кожухи или герметичные камеры вокруг держателя.
• Храните запасные вставки в сухом месте - хотя климатическое исполнение УХЛ3 допускает низкие температуры, влага может повредить контактные поверхности.
