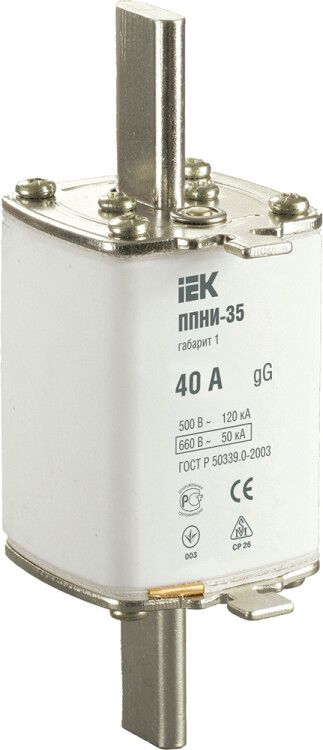

Плавкая вставка предохранителя ППНИ-35, габарит 1, 40А | DPP30-040 IEK

Вставка плавкая предохранителя ППНИ-35, габарит 1, 40А от IEK обеспечивает надёжную защиту цепей от перегрузок и коротких замыканий в промышленном оборудовании. Артикул dpp30-040 соответствует типовым решениям для систем до 690 В переменного тока.

Назначение и область применения

Вставка плавкая предохранителя ППНИ-35, габарит 1, 40А применяется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Предназначена для установки в коммутационных аппаратах и распределительных устройствах. Подходит для работы в однофазных и трёхфазных сетях с частотой 50 Гц. Часто используется в ВРУ, ЩО, ШР, ШРПНН, ящиках управления и других компонентах силовой электросистемы.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка;
• Тип тока: переменный (AC) - не постоянным током;
• Отключающая способность: 150 кА - максимальная величина тока КЗ, которую вставка безопасно прерывает;
• Категория применения: gL/gG - универсальный класс для защиты кабелей и оборудования от перегрузок и КЗ;
• Количество полюсов: 1 - однополюсная вставка, требует совмещения с другими элементами для многополюсной защиты;
• Габарит: 1 - соответствие стандартному размеру для взаимозаменяемости с аналогичными устройствами;
• Исполнение: втычное - устанавливается путём вставления в контактные держатели;
• Индикатор состояния: передний - позволяет визуально определить сработавшую вставку без демонтажа;
• Степень защиты: IP00 - не имеет внешней защиты; требуется установка в корпус с защищённым доступом;
• Климатическое исполнение: УХЛ3 - допустимо применение в помещениях с умеренным климатом, температурой от −40 C до +40 C и относительной влажностью до 80 %;
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий монтажа и нагрузки;
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - сертифицировано по российским стандартам.

Совместимость и монтаж

Вставка ППНИ-35, габарит 1, 40А совместима с держателями предохранителей стандарта gG, имеющими посадочные контакты для габарита 1. Монтаж осуществляется исключительно через втыкание в специализированные аппараты - не предназначен для прямого подключения к проводникам. Для правильной работы необходимо использовать держатель того же класса и номинала. Напряжение питания не должно превышать 690 В AC. Обязательна проверка целостности контактов держателя перед установкой новой вставки.

Безопасность и стандарты

Вставка плавкая предохранителя ППНИ-35, габарит 1, 40А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что подтверждает её соответствие безопасности и надёжности для промышленного применения. Отключение происходит с гарантированной дугогашущей способностью до 150 кА. Благодаря наличию переднего индикатора снижается риск случайного восстановления питания после срабатывания. Однако из-за степени защиты IP00 использование вне закрытых корпусов запрещено - возможен контакт с токоведущими частями.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает защиту даже в условиях крупных КЗ на вводах;
• Визуальный индикатор срабатывания - ускоряет диагностику отказов без вскрытия щита;
• Совместимость со стандартными держателями - легко заменяется на аналоги других производителей с таким же габаритом;
• Долгий срок службы (15 лет) - снижает затраты на обслуживание;
• Подтверждённое соответствие ГОСТ - гарантирует качество и безопасность в соответствии с российскими нормами.

Ограничения применения

• Не для цепей постоянного тока - работает только с переменным током (AC);
• IP00 - нельзя устанавливать в открытые зоны, на улице или во влажных средах без герметичного корпуса;
• Только однополюсное исполнение - для трёхфазных систем требуется три вставки, установленные в отдельные держатели;
• Максимальное напряжение 690 В - недопустимо применение в сетях выше этого значения;
• Не рекомендовано для защиты чувствительной электроники - предназначена для мощных нагрузок, а не для точечной защиты микросхем.

Примеры использования

• Защита входного автомата в ВРУ промышленного объекта;
• Фазовая защита в шкафу управления насосной станцией;
• Автоматическая защита кабельной линии от КЗ в распределительном щите ШРПНН;
• Дополнительная защита преобразователя частоты в составе системы автоматизации;
• Резервирование в цепях трансформаторных подстанций малой мощности.

Практические советы

• Выбирая вставку ППНИ-35, габарит 1, 40А, всегда проверяйте номинал держателя - он должен точно соответствовать габариту 1 и категории gG;
• При замене используйте ту же модель или эквивалент с тем же током, напряжением и отключающей способностью - изменение этих параметров может нарушить координированную защиту всей системы;
• Перед установкой нового элемента обязательно отключите питание и убедитесь, что держатель не поврежден - окисление или деформация контактов вызывают нагрев и выход из строя;
• Если система работает в условиях высоких вибраций - дополнительно фиксируйте держатель механически, чтобы избежать самопроизвольного выпадения;
• Артикул dpp30-040 от IEK является частью широко распространённой серии - наличие аналогов у других брендов делает замену удобной, но проверьте соответствие всех параметров.
