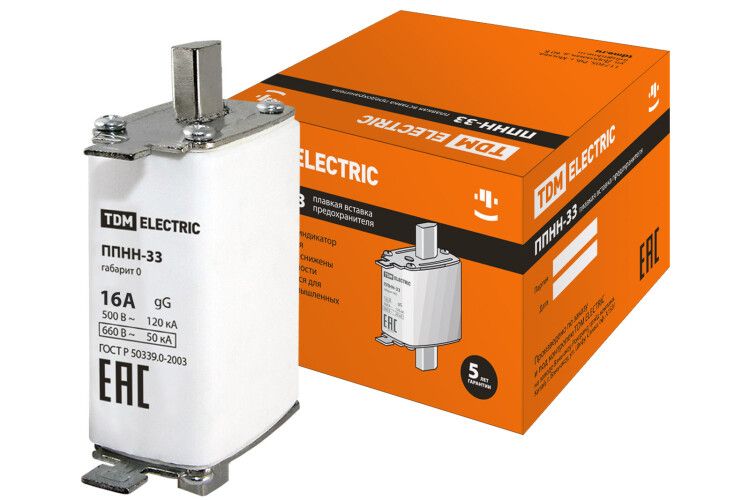

Предохранитель ППНН-33 габ.0, 16А | SQ0713-0081 TDM

Предохранитель плавкая вставка ППНН-33 габарит 0, 16А от TDM ELECTRIC предназначен для защиты цепей от перегрузок и коротких замыканий. Этот элемент используется в промышленных распределительных системах и устанавливается в шкафах, ВРУ и КСО.

Назначение и область применения

Плавкая вставка ППНН-33 габарит 0, 16А защищает электрооборудование от аварийных токов: перегрузок и коротких замыканий. Она применяется в стационарных распределительных устройствах, где требуется надёжная и быстродействующая защита.

• Вводно-распределительные устройства (ВРУ)
• Шкафы распределительные (ШР, ШРС, ПР)
• Ящики и шкафы управления
• Оборудование трансформаторных подстанций (КСО, ЩО)

Технические характеристики

• Номинальный ток: 16 А
• Габарит: 0 (стандартный размер для предохранителей типа ППНН-33)
• Тип: плавкая вставка, рассчитана на коммутацию тока короткого замыкания
• Материал корпуса: кварцевый песок, обеспечивающий гашение дуги
• Конструкция: одноразовая, требует замены после срабатывания

Совместимость и монтаж

Плавкая вставка ППНН-33 габарит 0 совместима с держателями предохранителей, соответствующими ГОСТ 15150 и типоразмеру ППНН-33. Установка выполняется в специальные патроны, расположенные в распределительных щитах. Перед установкой проверьте соответствие габарита и номинала тока. Напряжение работы - до 690 В переменного тока (AC) или 440 В постоянного тока (DC), согласно нормам для данного типа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150 и международным стандартам на плавкие вставки класса gG/gL. Конструкция обеспечивает безопасное гашение дуги внутри корпуса, исключая выброс горячих частиц. Применяется в соответствии с правилами ПУЭ для защиты силовых цепей.

Преимущества

• Высокая отключающая способность при коротком замыкании
• Стабильная работа при колебаниях температуры окружающей среды
• Закрытая конструкция снижает риск возгорания
• Простая замена - не требует сложной регулировки

Ограничения применения

• Не предназначена для частых включений/выключений - только для защиты, а не для коммутации
• Не рекомендуется использовать в условиях постоянных ударных нагрузок или вибраций без дополнительной фиксации
• Не работает при напряжении выше 690 В AC / 440 В DC
• После срабатывания необходимо заменить - восстановление невозможно

Примеры использования

• Защита входного кабеля в шкафу управления насосной станцией
• Фазовая защита в распределительном щите КСО на трансформаторной подстанции
• Охрана цепей питания автоматических линий на конвейере
• Защита пускателей и контакторов в промышленных аппаратах

Практические советы

• Выбирая ППНН-33 габарит 0, 16А, убедитесь, что держатель патрона точно соответствует этому габариту - неверная посадка вызывает нагрев и выход из строя
• Перед заменой всегда отключайте питание и используйте изолирующие средства
• Не заменяйте вставку на другую номиналом выше - это создаёт риск повреждения оборудования
• Храните запасные вставки в сухом месте, избегая механических воздействий
• Проверяйте состояние патронов при каждой замене - окисление контактов снижает эффективность защиты
