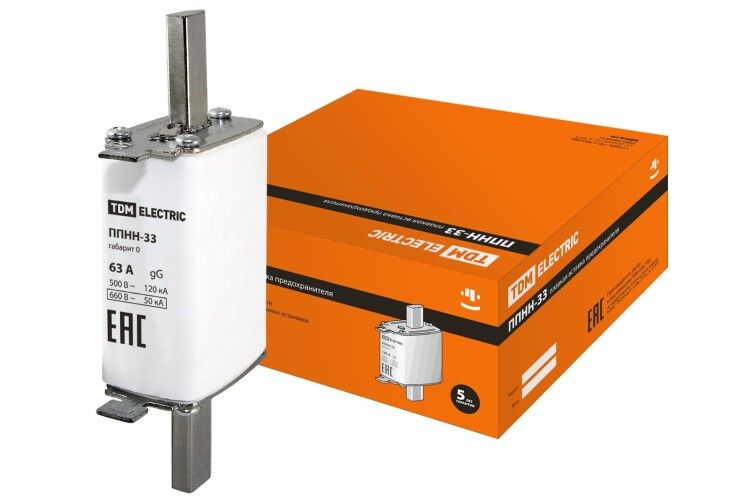

Предохранитель ППНН-33 габ.0, 63А | SQ0713-0014 TDM

Предохранитель ППНН-33, габарит 0, 63 А от TDM ELECTRIC предназначен для защиты электрооборудования от коротких замыканий и перегрузок в сетях переменного тока до 660 В. Этот предохранитель применяют там, где важна надёжная и быстрая аварийная отключаемость - например, в шкафах распределительных устройств или на входе оборудования.

Назначение и область применения

Предохранитель ППНН-33, габарит 0, 63 А используется для защиты кабельных линий и электротехнического оборудования от сверхтоков - как при коротком замыкании, так и при длительной перегрузке. Он соответствует категории gL/gG, что делает его универсальным решением для широкого круга задач.

• Вводно-распределительные устройства (ВРУ)
• Щиты распределительные (ШРС, ШР, ПР)
• Оборудование трансформаторных подстанций (КСО, ЩО)
• Шкафы и ящики управления

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который предохранитель выдерживает без срабатывания.
• Номинальное напряжение: 660 В AC - работает в сетях переменного тока до этого значения.
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Габарит: NH0 (габарит 0) - компактный форм-фактор, совместимый со стандартными держателями этого типа.
• Тип напряжения: Переменный ток (AC) - не постоянным током.
• Категория применения: gL/gG - обеспечивает защиту как от кратковременных КЗ, так и от долговременной перегрузки.

Совместимость и монтаж

Предохранитель ППНН-33, габарит 0, 63 А устанавливается в держатели стандарта NH0. Для правильной установки важно использовать оригинальные или сертифицированные держатели того же класса - несовместимые элементы снижают надёжность контактов и увеличивают риск нагрева.

• Монтаж выполняется при отключенном питании.
• Не допускается затяжка зажимов выше рекомендованного момента - повышает риск деформации медных контактов.
• Перед установкой проверьте целостность корпуса и наличие следов механических повреждений.

Безопасность и стандарты

Предохранитель ППНН-33, габарит 0, 63 А соответствует требованиям международных норм IEC 60269-1 и IEC 60269-2 для предохранителей типа NH. Конструкция гарантирует безопасную работу даже при высоких токах КЗ благодаря контролируемому процессу дугогашения внутри кварцевого песка.

Преимущества

• Высокая отключающая способность - 50 кА позволяет применять его в мощных системах без необходимости перехода на более крупные габариты.
• Медные контакты с гальваническим покрытием обеспечивают минимальное переходное сопротивление и долгую службу без окисления.
• Стандартный габарит NH0 - легко заменить на аналогичные модели других производителей при необходимости.
• Чёткая визуальная индикация сработавшей вставки через прозрачную крышку держателя.

Ограничения применения

• Не предназначена для работы в цепях постоянного тока - использование в DC может вызвать неконтролируемое горение дуги.
• Не следует применять в условиях частых кратковременных перегрузок близких к 80–90 % от номинала - это сокращает срок службы вставки.
• Избыточная запыленность или повышенная влажность требуют дополнительной герметизации держателя - сам предохранитель не имеет IP-защиты.

Примеры использования

• Защита силового кабеля питания от главного щита до группы станков на заводе.
• Входной автоматический предохранитель в распределительном шкафе КСО на трансформаторной подстанции.
• Фазовая защита в ящике управления насосной станцией с трёхфазным двигателем.

Практические советы

• Выбирая предохранитель ППНН-33, габарит 0, 63 А, всегда сравнивайте номинальный ток нагрузки с реальной рабочей нагрузкой - лучше иметь запас 10–15 %.
• При замене используйте ту же модель - не меняйте тип вставки без учёта времени-токовой характеристики.
• Не ремонтируйте и не восстанавливающие сгоревшие вставки - они одноразовые.
• Храните вставки в сухом месте - влага влияет на проводящие поверхности контактных площадок.
