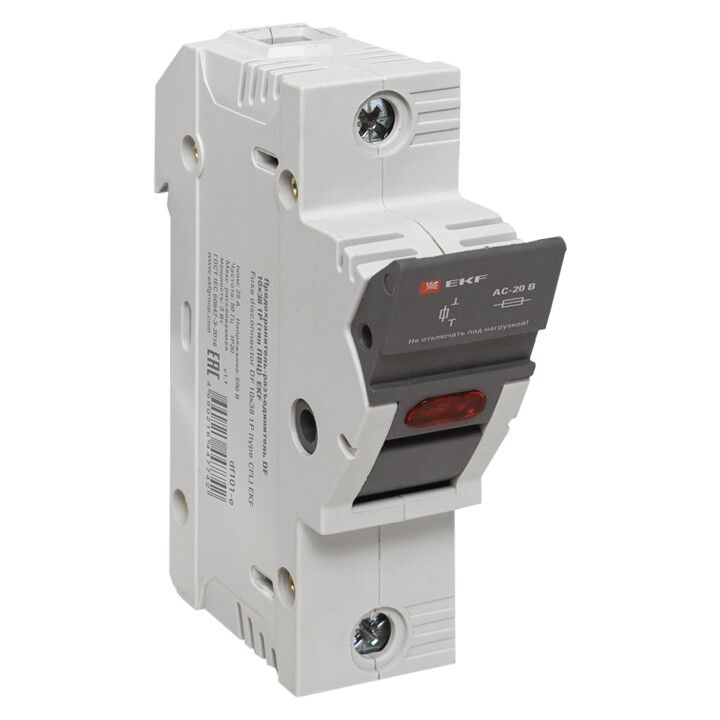

Предохранитель-разъединитель DF 22x58 1P (тип ПВЦ) от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий, сочетающее функции коммутации и замены плавкой вставки. Подходит для монтажа в распределительных щитах промышленного и бытового оборудования.

Назначение и область применения

Предохранитель-разъединитель DF 22x58 1P (тип ПВЦ) используется для безопасного отключения электрической цепи и замены плавкой вставки без демонтажа всего устройства. Применяется в сетях переменного тока до 660 В, где требуется надёжная защита от аварийных токов - например, на входе в оборудование, в распределительных щитах, на участках кабельных линий, у станков, насосов и конвейеров.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях до этого значения, включая трёхфазные системы.
• Номинальный ток: 100 А - выдерживает постоянную нагрузку до 100 ампер; при превышении срабатывает плавкая вставка.
• Типоразмер вставки: 22×58 мм - совместим с плавкими вставками типа ПВЦ и аналогичными по габаритам.
• Количество полюсов: 1 - защищает одну фазу, подходит для однофазных цепей или как модуль в многофазной системе.
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов или щитов.
• Способ монтажа: винтовое крепление - фиксируется на DIN-рейке или плоской поверхности с помощью болтов.
• Тип присоединения: болтовое - провода подключаются через зажимы с винтами, не требуют специальных клемм.
• Модульная ширина: 1 - занимает один стандартный модуль на DIN-рейке, удобен для компактной сборки щита.
• Рукоятка: отсутствует - управление осуществляется через извлечение/установку плавкой вставки; не предназначено для частой ручной коммутации.
• Индикация: есть - при перегорании вставки загорается сигнальная лампочка, указывающая на необходимость замены.
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Предохранитель-разъединитель DF 22x58 1P (тип ПВЦ) совместим только с плавкими вставками типа ПВЦ или другими, имеющими точно такие же габариты 22×58 мм. Устанавливается на DIN-рейке шириной 35 мм или крепится винтами к стенке щита. Для подключения используйте медные провода сечением до 16 мм2 - они должны плотно фиксироваться в болтовых зажимах. После монтажа проверьте надёжность затяжки контактов - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60269-1 и ГОСТ Р МЭК 60269-2-1 для предохранителей низкого напряжения. Несмотря на высокую степень надёжности, IP00 не позволяет использовать его вне герметичных корпусов - открытая установка опасна при наличии доступа к токоведущим частям.

Преимущества

• Встроенный индикатор - сразу видно, когда вставка перегорела, снижает время диагностики.
• Замена вставки без отключения всей цепи - можно менять вставку, не отключая питание других потребителей, если схема позволяет.
• Компактность - занимает всего один модуль, экономит место в щите.
• Высокая долговечность конструкции - гарантия 7 лет свидетельствует о прочности материалов и сборки.

Ограничения применения

• Не подходит для внешней установки - IP00 не защищает от влаги, пыли и механических воздействий.
• Не предназначен для частого включения/выключения - это не автоматический выключатель, рукоятка отсутствует, операции выполняются только через замену вставки.
• Только для однофазных цепей - если нужна защита трёх фаз, требуется три таких устройства или другой тип прибора.
• Требует точного подбора вставки - использование вставок другого типоразмера или номинала нарушает защитные функции.

Примеры использования

• Защита входного кабеля питания станка с мощностью до 60 кВт.
• Аварийная защита группы освещения в производственном помещении.
• Фазовая защита в распределительном щите с несколькими однополюсными модулями.
• Подключение к тепловому насосу или воздушному компрессору с высоким пусковым током.

Практические советы

• Перед заменой вставки всегда отключайте питание - даже при отсутствии рукоятки возможен риск поражения током.
• Выбирайте вставку с номиналом, равным или чуть ниже рабочего тока нагрузки - не более 100 А для данного устройства.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление или нагрев могут привести к отказу.
• Используйте только оригинальные или сертифицированные вставки ПВЦ - некачественные аналоги не обеспечивают нужной отключающей способности.
• При проектировании щита учтите, что предохранитель-разъединитель DF 22x58 1P (тип ПВЦ) не имеет рукоятки - обеспечьте доступ к нему для обслуживания.
