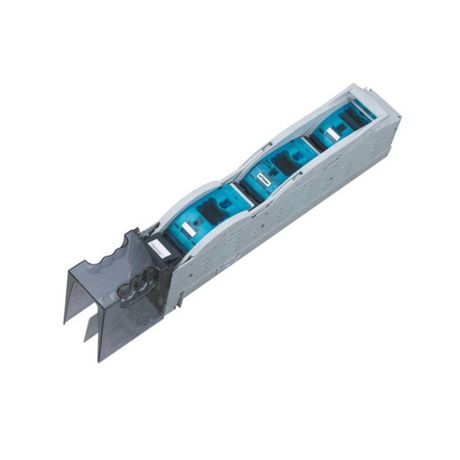

Предохранитель-выключатель-разъединитель NHRT40-630/3L с трехфазным отключением | 407007 CHINT

Предохранитель-выключатель-разъединитель CHINT 407007 - устройство комбинированного назначения, сочетающее функции автоматического отключения при перегрузке, ручного размыкания цепи и защиты от короткого замыкания. Подходит для распределительных щитов в промышленных объектах, где требуется надежная трёхфазная защита до 630 А.

Назначение и область применения

Предохранитель-выключатель-разъединитель CHINT 407007 используется для безопасного отключения трёхфазных электрических цепей в условиях повышенной нагрузки. Он сочетает в себе три функции: предохранительную (защита от КЗ), выключательную (ручное управление) и разъединительную (визуальное отключение цепи для обслуживания). Применяется в силовых щитах промышленного оборудования - например, на станках, насосных станциях, конвейерах и системах вентиляции.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии
• Номинальный ток длительной нагрузки: 630 А - способен работать постоянно при такой нагрузке без перегрева
• Тип элемента управления: рычажковый - удобное механическое управление с четким положением “вкл/выкл”
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; предназначен для установки внутри закрытых щитов
• Монтаж на сборные шины: да - позволяет устанавливать устройство прямо на DIN-рейку или шину питания без дополнительных кабельных соединений

Совместимость и монтаж

Предохранитель-выключатель-разъединитель CHINT 407007 совместим с типовыми сборными шинами стандарта IEC 60947-3. Установка выполняется путём вставки в специальные направляющие на шине - не требует сверления или болтового крепления. Для работы необходимо использовать соответствующие предохранители класса NH, подходящие по номиналу 630 А. Обязательно соблюдайте посадочные габариты устройства: оно рассчитано на стандартные модульные системы шириной, соответствующей 3-полюсному исполнению.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60269-1 и IEC 60947-3. Компоненты выполнены из термостойких материалов, обеспечивающих устойчивость к высоким температурам при срабатывании предохранителей. Рычаг имеет механическую блокировку, исключающую случайное включение при открытой крышке. Отключение происходит визуально - положение рычага всегда показывает состояние цепи.

Преимущества

• Объединяет три функции в одном корпусе - снижает количество компонентов в щите
• Интеграция с шинами экономит время монтажа и уменьшает число точек соединения
• Высокая коммутационная способность - надёжно отключает большие токи КЗ
• Чёткая визуальная индикация состояния через положение рычага
• Совместимость с серийными предохранителями NH - легко заменить в случае срабатывания

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не допускает воздействия воды, пыли или агрессивной среды
• Требует наличия правильных предохранителей NH номиналом 630 А - использование других типов недопустимо
• Не поддерживает дистанционное управление - только ручное отключение
• Не рекомендуется для частого оперативного включения/выключения - рассчитан на редкие коммутации, не на постоянную работу как контактор

Примеры использования

• Главный входной рубильник в промышленном распределительном щите 380 В
• Защита крупного двигателя мощностью до 300–400 кВт
• Отключение секций конвейерной линии перед плановым техобслуживанием
• Аварийное отключение в системах водоснабжения и канализации с большими насосами

Практические советы

• Перед установкой проверьте соответствие номинала предохранителя - он должен точно соответствовать 630 А, иначе возможны ложные срабатывания или отказ защиты
• При монтаже на шину убедитесь, что контактные поверхности чистые и плотно прилегают - плохой контакт вызывает нагрев
• Не используйте устройство вне закрытого щита - даже капли воды или пыль могут повредить механизм
• При замене предохранителя обязательно отключите питание и заблокируйте рычаг в положении “выкл”, чтобы избежать случайного включения
• Регулярно осматривайте контакты и рычаг на наличие следов нагара - при появлении окисления или деформаций замените устройство
