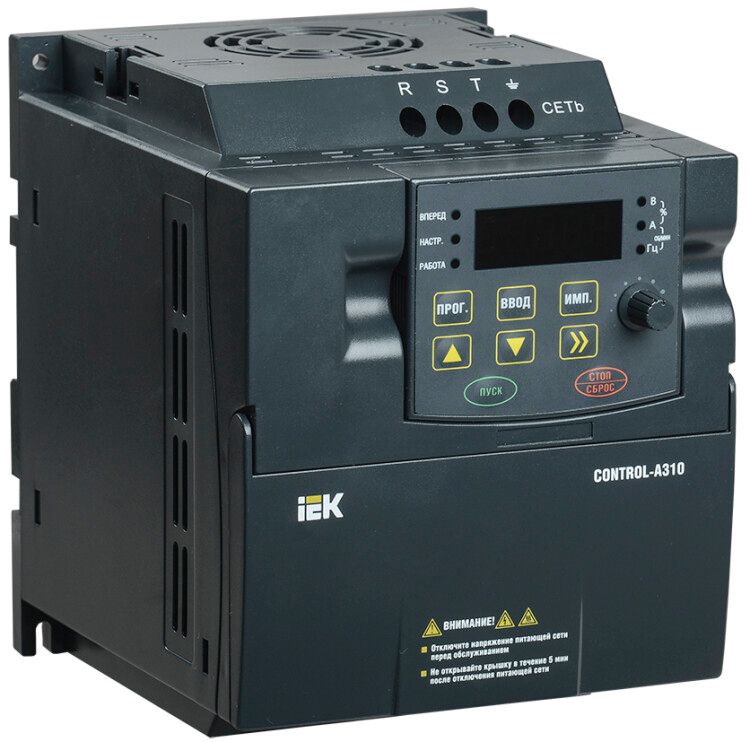

Преобразователь частоты CONTROL-A310 380В, 3Ф 2,2 kW 5,1A | CNT-A310D33V022TEZ IEK

Преобразователь частоты 380В, 3 фазы, 2.2 кВт, 5.1 А - устройство для точного регулирования скорости асинхронных двигателей в промышленных системах. Модель CONTROL A310 от IEK (ИЭК) обеспечивает стабильную работу при напряжении 400 В, поддерживает управление в четырёх квадрантах и оснащена съёмной панелью для удобного обслуживания.

Назначение и область применения

Преобразователь частоты CONTROL A310 предназначен для управления асинхронными двигателями в промышленных системах, где требуется изменение скорости вращения. Подходит для оборудования с переменной нагрузкой: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Применяется в условиях промышленной зоны с умеренным климатом.

Технические характеристики

• Номинальная мощность: 2.2 кВт
• Выходной ток: 5.1 А
• Выходное напряжение: 380 В (трёхфазное)
• Входное сетевое напряжение: 400 В +-10%
• Частота сети: 50/60 Гц, допустимое отклонение +-5%
• Максимальная выходная частота: 3200 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг
• Диапазон рабочих температур: от -10 C до +40 C
• Климатическое исполнение: УХЛ3.1 - для помещений с умеренной влажностью и температурой
• Способ монтажа: на DIN-рейку или монтажную плату
• Максимальное сечение кабеля: 2.5 мм2
• Интерфейсы: один порт RS-485 (MODBUS RTU)
• Дисплей: есть, русифицированный
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL A310 совместим с трёхфазными асинхронными двигателями мощностью до 2.2 кВт. Для подключения используйте кабель сечением не более 2.5 мм2. Монтаж возможен на стандартную DIN-рейку 35 мм. Съёмная панель управления позволяет устанавливать её вне корпуса устройства - удобно для доступа в закрытых шкафах. Подключение питания и двигателя выполняйте согласно схеме в руководстве: вход L1/L2/L3/N, выход U/V/W.

Безопасность и стандарты

Преобразователь частоты CONTROL A310 имеет встроенную защиту электродвигателя от перегрева, перегрузки и короткого замыкания. Поддерживает работу в четырёх квадрантах - позволяет рекуперировать энергию при торможении. Соответствует требованиям к промышленному оборудованию, но не предназначен для взрывоопасных сред. IP20 не обеспечивает защиту от воды и пыли - устанавливайте в закрытые щитовые.

Преимущества

• Поддержка PID-регулятора - автоматическая стабилизация давления, уровня, скорости
• Встроенный MODBUS RTU - легко интегрируется в системы автоматизации
• Работа в четырёх квадрантах - экономия энергии при торможении
• Съёмная русифицированная панель - удобство настройки и диагностики
• Встроенные “виртуальные” реле - снижают потребность во внешних элементах управления
• Насосный режим - оптимизирован для циклических нагрузок
• Перегрузка до 180% на 60 сек - устойчивость к кратковременным скачкам

Ограничения применения

• Не применяется в помещениях с высокой запылённостью или влажностью - степень защиты IP20 недостаточна
• Запрещено использование в взрывоопасных зонах
• Работает только с трёхфазными двигателями; однофазные - не поддерживаются
• Температура ниже -10 C или выше +40 C выводит из строя электронику
• Не содержит встроенного DC-дросселя во всех версиях - при необходимости устанавливается дополнительно
• Настройка только ручная - нет поддержки прошивки через USB или Ethernet

Примеры использования

• Насосная станция - регулирование подачи воды по давлению с помощью PID
• Конвейерная лента - плавный пуск и остановка, предотвращение проскальзывания
• Вентиляционная система - изменение оборотов в зависимости от температуры воздуха
• Фрезерный станок - точная скорость резания по программе через RS-485
• Компрессор - работа в насосном режиме для снижения пиков потребления

Практические советы

• При монтаже на DIN-рейку оставьте минимум 5 см свободного пространства сверху и снизу для теплоотвода
• Используйте фильтры EMI на входе, если оборудование чувствительно к помехам
• Для работы с энкодером проверьте тип сигнала (A/B/Z) - поддерживается, но требует правильного подключения
• При использовании выносной панели - протяните кабель с запасом, чтобы не перегружать соединения
• Параметры настраивайте после подключения двигателя - иначе возможны ошибки в алгоритме управления
• Проверьте соответствие номинала двигателя: 2.2 кВт - максимальная мощность, не превышайте!
• Обновляйте прошивку через сервисный центр IEK - новые версии могут улучшить стабильность
