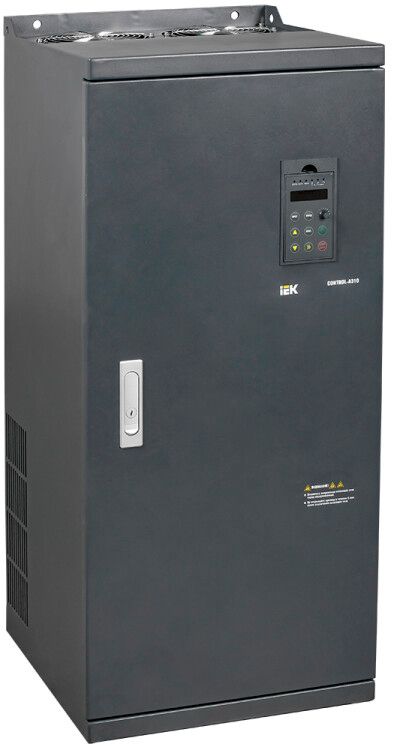

Преобразователь частоты CONTROL-A310 380В 3Ф 220кВт 420А G-режим IEK - CNT-A310D33V220TEL-G

Преобразователь частоты CONTROL-A310 380В 3Ф 220кВт 420А G-режим ONI предназначен для точного регулирования скорости асинхронных двигателей в промышленных системах. Этот модельный ряд от ONI сочетает высокую мощность, надёжную защиту и гибкое управление - идеально подходит для задач, где важна стабильность и экономичность работы.

Назначение и область применения

Преобразователь частоты CONTROL-A310 используется для управления асинхронными двигателями переменного тока. Он позволяет плавно изменять скорость вращения, снижать пиковые нагрузки на сеть и оптимизировать энергопотребление. Подходит для оборудования с постоянным и переменным моментом: насосы, вентиляторы, конвейеры, компрессоры, лебёдки, станки с ЧПУ. Особенно эффективен в системах с частой сменой режимов работы - например, в автоматических линиях или системах водоснабжения.

Технические характеристики

• Сетевое напряжение: 400 В (трёхфазное)
• Выходное напряжение: до 380–400 В (соответствует стандартному напряжению двигателей)
• Номинальный выходной ток: 420 А
• Номинальная мощность: 220 кВт
• Максимальная выходная частота: 3200 Гц - позволяет управлять высокооборотистыми двигателями, включая шпиндели и центрифуги
• Тип преобразования: Непосредственный (AC-AC) - без промежуточного звенa постоянного тока, что повышает КПД и упрощает конструкцию
• Защита корпуса: IP20 - подходит для установки внутри щитов, не защищён от брызг и пыли вне корпуса
• Частота сети: 50/60 Гц - совместим с европейскими и международными сетями
• Перегрузочная способность: до 180% от номинала на 60 секунд - выдерживает кратковременные пики нагрузки
• Интерфейсы: один порт RS-485 с поддержкой Modbus RTU; возможность подключения энкодера для замкнутых контуров управления
• Управление: ручное через съёмную панель, дистанционно через PLC, SCADA, HMI; поддерживаются сетевые протоколы
• Встроенные функции: PID-регулятор, виртуальные реле, контроль перемещения, насосный режим, встроенный DC-дрейн (доступен не во всех версиях)
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь CONTROL-A310 рассчитан на подключение к трёхфазным асинхронным двигателям с номинальным напряжением 380 В и мощностью до 220 кВт. Для монтажа требуется свободное место в электрощите - устройство имеет компактные габариты. Установка выполняется на DIN-рейку или жестко к стенке щита. Обязательно соблюдать требования к вентиляции: минимальный зазор 50 мм сверху и снизу. Съёмная панель управления легко демонтируется для удобства обслуживания и настройки. Подключение проводов - клеммы с болтовым соединением, допускается использование медных кабелей сечением согласно таблице производителя. Не рекомендуется прокладывать силовые и слаботочные кабели параллельно - возможны помехи.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита IP20 исключает доступ к токоведущим частям пальцами, но не защищает от внешних воздействий - поэтому установка обязательна в закрытые электрошкафы. Встроенные функции: торможение по инерции, защита от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжения. Все алгоритмы проверены и сертифицированы для промышленного использования.

Преимущества

• Поддержка энкодера и Modbus RTU - позволяет строить системы с обратной связью и интегрировать в автоматизированные процессы
• Съёмная русифицированная панель - упрощает настройку и диагностику без открытия шкафа
• Насосный режим - оптимизирует работу насосов, снижая износ и расход энергии
• PID-регулятор - обеспечивает стабильное поддержание давления, уровня, температуры без внешнего контроллера
• DC-дрейн (в некоторых модификациях) - снижает уровень гармоник, продлевает жизнь конденсаторов и улучшает качество питания
• Высокая перегрузочная способность - увеличивает запас прочности при старте тяжёлых механизмов

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 требует установки в герметичном шкафу
• Не подходит для однофазных сетей - требует трёхфазного питания 400 В
• Встроенный DC-дрейн есть не во всех версиях - уточняйте комплектацию при заказе
• Максимальная частота 3200 Гц - недостаточна для экстремально высокоскоростных шпинделей (>4000 Гц); для таких задач нужны специализированные модели
• Не имеет встроенного тормозного модуля - для быстрого торможения требуется внешний тормозной резистор

Примеры использования

• Автоматическая линия производства: управление конвейером с плавным разгоном и остановкой
• Водоснабжение: насосная станция с PID-регулированием давления в трубопроводе
• Цеховая вентиляция: изменение оборотов в зависимости от температуры и загрузки помещения
• Лифтовая система: плавный пуск и остановка с контролем положения через энкодер
• Обработка металла: шпиндель станка с ЧПУ, работающий на частотах до 3000 Гц

Практические советы

• Выбирая CONTROL-A310 380В 3Ф 220кВт 420А G-режим ONI, убедитесь, что двигатель имеет класс изоляции F или выше - иначе возможен перегрев при длительной работе на высоких частотах
• Для долгой службы используйте входной реактор и выходной dV/dt-фильтр - особенно при длинных кабелях (>50 м)
• Настройку начинайте с заводских параметров, затем адаптируйте под конкретный двигатель - в руководстве есть таблицы коэффициентов
• При использовании энкодера - подключайте экран кабеля к массе шкафа в одной точке, чтобы избежать помех
• Записывайте настройки через RS-485 - можно сохранить профили и восстановить их после сброса
• Проверьте соответствие посадочных размеров - если планируете замену другого преобразователя, сравните габариты с предыдущей моделью
