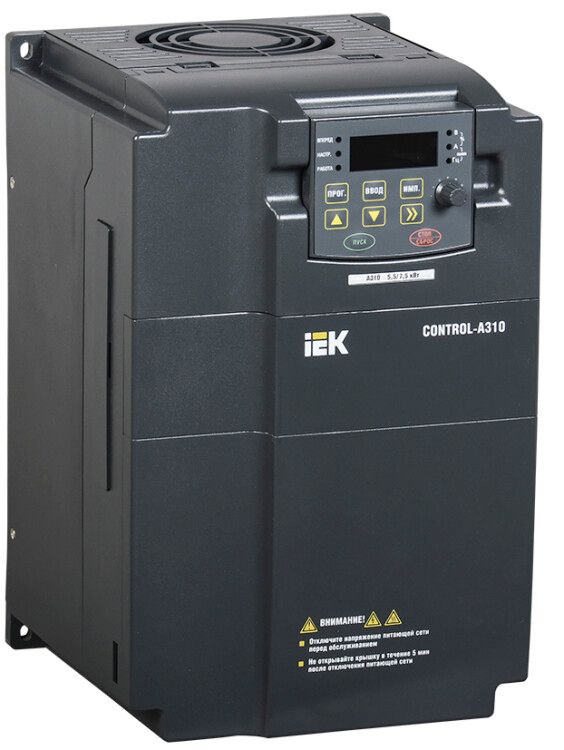

Преобразователь частоты CONTROL-A310 380В, 3Ф 5,5-7,5 kW 13-17A | CNT-A310D33V055-075TEZ IEK

Преобразователь частоты 380В 3 фазы 5.5-7.5 кВт 13-17 А от бренда IEK (ИЭК), артикул cnt-a310d33v055-075tez, предназначен для точного регулирования скорости асинхронных двигателей в промышленных системах. Модель из серии CONTROL A310 сочетает компактность, надёжную защиту и гибкую настройку - идеально подходит для автоматизации оборудования с высокими требованиями к управлению.

Назначение и область применения

Преобразователь частоты 380В 3 фазы 5.5-7.5 кВт 13-17 А используется для управления трёхфазными асинхронными двигателями мощностью до 7,5 кВт. Применяется в промышленных системах: конвейеры, насосы, вентиляторы, компрессоры, станки с ЧПУ. Подходит для задач, где требуется плавный запуск, точная скорость или энергосбережение за счёт снижения оборотов при низкой нагрузке.

Технические характеристики

• Номинальное входное напряжение: 400 В переменного тока (+-5%)
• Выходное напряжение: до 380 В, три фазы
• Номинальный выходной ток: 17 А
• Поддерживаемая мощность двигателя: 5,5–7,5 кВт
• Максимальная выходная частота: 3200 Гц
• Тип преобразования: непосредственный (AC→AC)
• Частота сети: 50/60 Гц
• Степень защиты: IP20 - только для внутренней установки в шкафах
• Диапазон рабочих температур: от –10 C до +40 C
• Максимальное сечение кабеля: 4 мм2
• Климатическое исполнение: УХЛ3.1 - для помещений с умеренным климатом и возможным повышением влажности
• Интерфейсы: один порт RS-485 (MODBUS RTU)
• Панель управления: съёмная, русифицированная, с дисплеем
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3 фазы 5.5-7.5 кВт 13-17 А монтируется на DIN-рейку или крепится на монтажную плату внутри электрощита. Для подключения используются кабели сечением до 4 мм2 - не более! Клеммы рассчитаны на жилы без опрессовки. Съёмная панель управления позволяет выводить кнопки и экран на внешнюю поверхность шкафа - удобно для операторского доступа без вскрытия корпуса. Подключение к энкодеру и внешним устройствам осуществляется через RS-485. Напряжение питания - только трёхфазное 400 В; однофазное питание не поддерживается.

Безопасность и стандарты

Преобразователь частоты CONTROL A310 имеет встроенную защиту электродвигателя: от перегрузки, перегрева, заклинивания, потери фазы и скачков напряжения. Работает в соответствии с требованиями к промышленному оборудованию. Степень защиты IP20 исключает использование вне электрошкафа - контакт с проводниками и пылью недопустим. Поддерживает работу в четырёх квадрантах - возможно рекуперативное торможение, что важно для вертикальных механизмов (лифты, подъёмники).

Преимущества

• Встроенные PID-регуляторы - позволяют точно поддерживать давление, уровень жидкости или температуру без внешних контроллеров
• Поддержка MODBUS RTU - легко интегрируется в SCADA и PLC системы
• Съёмная панель управления - упрощает обслуживание и замену без демонтажа всего устройства
• Встроенный DC-дроссель (на некоторых моделях) - снижает помехи в сети
• Работа в четырёх квадрантах - экономия энергии при торможении
• Насосный режим - оптимизация работы циркулярных насосов с плавным изменением скорости
• “Виртуальные” реле - возможность программирования логических условий без внешних элементов

Ограничения применения

• Не работает при напряжении ниже 340 В или выше 460 В - чувствителен к колебаниям сети
• IP20 - нельзя устанавливать в сырых, пыльных или открытых помещениях
• Температура окружающей среды не должна выходить за пределы –10…+40 C - не подходит для холодных цехов без отопления
• Максимальное сечение кабеля - 4 мм2; большие провода не войдут в клеммы
• Задание параметров только ручное - нет поддержки USB, Bluetooth или Wi-Fi
• Не поддерживает двухфазное питание - обязательно трёхфазное 400 В

Примеры использования

• Насосная станция: плавный запуск и поддержание постоянного давления воды с помощью PID
• Конвейерная лента: регулировка скорости в зависимости от загрузки
• Вентиляционная система: снижение оборотов ночью для экономии энергии
• Шлифовальный станок: точная настройка частоты вращения шпинделя
• Подъёмник с рекуперацией: возврат энергии при спуске груза

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 4 мм2 вызовет нагрев и отказ контактов
• Обязательно используйте шкаф с защитой от пыли и влаги - даже при IP20 нужна внешняя изоляция
• Для сложных систем подключите энкодер и RS-485 одновременно - это позволит отслеживать положение и управлять через HMI
• Настройте параметры “защита от перегрузки” и “время разгона” под тип механизма - слишком быстрый старт может повредить передачи
• При использовании в условиях частых перепадов напряжения установите сетевой фильтр - преобразователь чувствителен к помехам
• Сохраняйте настройки через панель - они сохраняются в памяти даже после отключения питания
