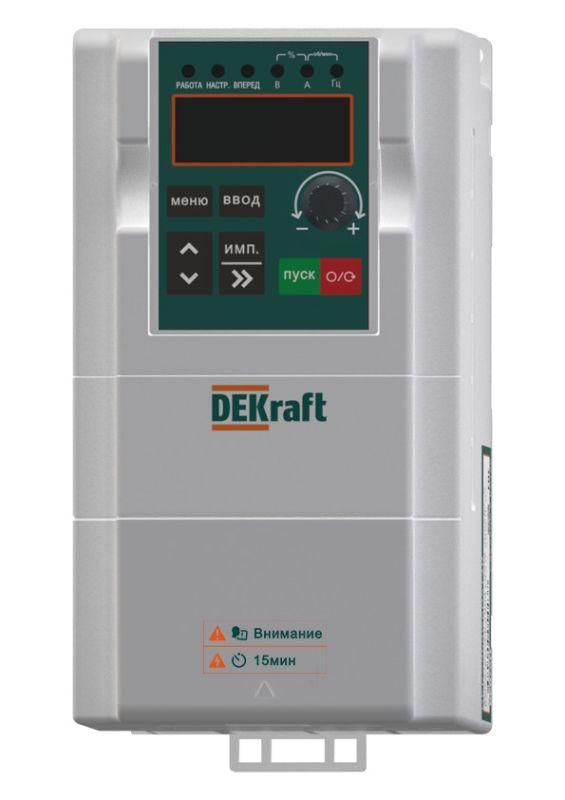

Преобразователь частоты DEKV060-1.5кВт 3 фазы 380В с торм. модулем | DEKV060G1R5T4B DEKraft APC

Преобразователь частоты 1.5 киловатт 3 фазы 380 вольт с тормозным модулем от DEKraft (артикул dekv060g1r5t4b) предназначен для точного регулирования скорости трёхфазных электродвигателей в промышленных системах, где требуется управление моментом и энергоэффективность. Встроенный тормозной модуль позволяет эффективно рассеивать избыточную энергию при торможении.

Назначение и область применения

Этот преобразователь частоты используется для управления асинхронными двигателями мощностью до 1.5 кВт в системах с переменной нагрузкой. Подходит для оборудования, требующего плавного запуска, точной настройки скорости и безопасного торможения - например, конвейеров, насосов, компрессоров, вентиляторов, станков с ЧПУ и ленточных транспортеров. Может применяться как в промышленных цехах, так и в коммерческих объектах - складах, торговых центрах, лабораториях.

Технические характеристики

• Номинальная мощность: 1.5 кВт
• Сетевое напряжение: 380–440 В, три фазы
• Частота сети: 50/60 Гц +-5%
• Выходное напряжение: до 440 В
• Номинальный выходной ток: 4.5 А
• Максимальная выходная частота: 299 Гц
• Тип преобразования: непосредственный (AC-AC)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Количество цифровых входов: 6
• Количество аналоговых входов: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Количество цифровых выходов: 1
• Количество аналоговых выходов: 1 (для контроля скорости или тока)
• Интерфейсы: один порт RS-485 с поддержкой MODBUS RTU
• Управление: ручное через кнопки на корпусе + программирование через интерфейс
• Допустимые колебания напряжения сети: +-15%

Совместимость и монтаж

Преобразователь частоты 1.5 киловатт 3 фазы 380 вольт с тормозным модулем совместим с большинством трёхфазных асинхронных двигателей до 1.5 кВт. Для подключения необходимы:

• Трёхфазный ввод питания 380–440 В
• Трёхфазный вывод на двигатель (L1/L2/L3)
• Заземление - обязательно!
• Подключение тормозного резистора - внешний элемент, не входит в комплект. Его сопротивление и мощность должны соответствовать рекомендациям производителя (обычно указаны в руководстве).

Монтаж выполняется на вертикальной поверхности с обеспечением минимального воздушного зазора вокруг устройства для теплоотвода. Установка в закрытом шкафу допустима, но требует принудительной вентиляции из-за ограниченной степени защиты IP20.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для устройств класса IEC 61800-5-1. Наличие тормозного модуля снижает риск перегрева и повреждения полупроводниковых элементов при частом торможении. Однако работа с высоким напряжением требует соблюдения правил электроустановок - отключение питания перед обслуживанием, использование средств индивидуальной защиты, проверка отсутствия напряжения.

Преимущества

• Встроенная функция торможения устраняет потребность во внешних тормозных реле - экономит место и упрощает схему.
• Поддержка MODBUS RTU позволяет легко интегрировать устройство в автоматизированные системы управления.
• Широкий диапазон сетевого напряжения (380–440 В) делает его устойчивым к просадкам и скачкам в сети.
• Гибкая настройка параметров через интерфейс - можно адаптировать под любую задачу без замены оборудования.
• Высокая максимальная частота (299 Гц) подходит для высокоскоростных приводов - например, шпиндели, центрифуги.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или температур ниже 0C - степень защиты IP20 исключает установку вне помещений или в сырых зонах.
• Тормозной модуль работает только при наличии внешнего тормозного резистора. Без него возможен аварийный отказ при быстром торможении.
• Не подходит для двигателей выше 1.5 кВт - перегрузка вызывает срабатывание защиты и повреждение силовой части.
• Не имеет встроенного фильтра гармоник - при использовании в чувствительных сетях может потребоваться внешняя фильтрация.

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный запуск и остановка предотвращают сдвиг груза.
• Циркулярная пила с ЧПУ - изменение скорости реза по материалу.
• Вентиляционная система в торговом центре - регулировка оборотов в зависимости от времени суток и загруженности.
• Насосная станция - снижение расхода энергии при малой нагрузке за счёт понижения частоты.

Практические советы

• Перед первым запуском выполните автонастройку двигателя (если поддерживается) - это повысит точность управления и снизит нагрев.
• Выбирайте тормозной резистор с запасом по мощности - лучше взять на 20–30% больше расчётной, особенно при частом торможении.
• При использовании MODBUS RTU используйте экранированный кабель и заземлите экран на одном конце - это минимизирует помехи.
• Не забывайте про обязательное заземление корпуса - даже при работе в щите это критично для безопасности.
• Если планируете использовать в холодном помещении - предусмотрите подогрев шкафа или выберите модель с более высокой степенью защиты.
