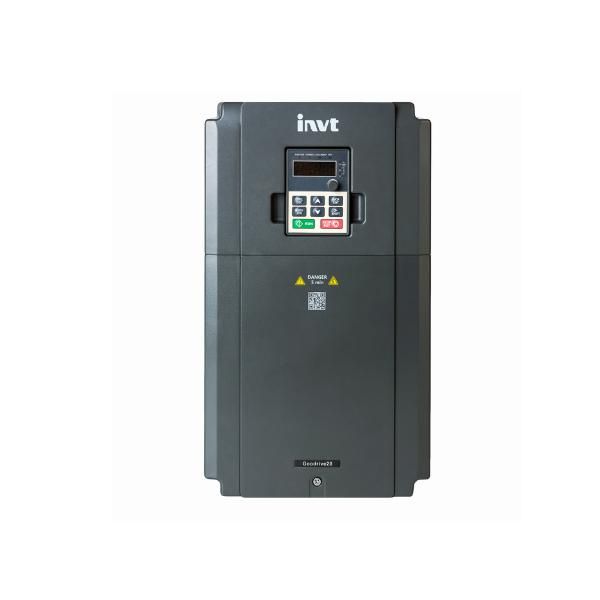

Преобразователь частоты GD20-015G-4 15кВт 380В INVT 90001-01326

Преобразователь частоты 15кВт 380В GD20-015G-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и других механизмов на базе 380 В.

Назначение и область применения

Преобразователь частоты 15кВт 380В GD20-015G-4 INVT используется для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно изменять частоту напряжения, подаваемого на двигатель, что снижает механические нагрузки и расход электроэнергии. Применяется в системах автоматизации: водоснабжения, кондиционирования, конвейерных линий, компрессоров и станочного оборудования.

Технические характеристики

• Мощность: 15 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Тип управления: V/F и векторное управление
• Степень защиты корпуса: IP20 (внутренняя установка)
• Работа при температуре: от –10 C до +50 C
• Перегрузочная способность: 120 % на 60 секунд

Совместимость и монтаж

Преобразователь частоты 15кВт 380В GD20-015G-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 15 кВт. Для подключения требуется трёхфазная сеть 380 В +-10 %. Клеммы для входа/выхода расположены сбоку - доступны после снятия крышки. Монтаж выполняется на вертикальной поверхности с зазором минимум 100 мм сверху и снизу для вентиляции. Подключение проводов - к винтовым зажимам; момент затяжки - 0,5–0,7 Нм. Обязательно соблюдать полярность фаз L1/L2/L3 и N/PE.

Безопасность и стандарты

Преобразователь частоты 15кВт 380В GD20-015G-4 INVT соответствует требованиям EN 61800-5-1 и EN 61800-3. Встроенная защита от перегрузки, перенапряжения, недостаточного напряжения, перегрева и замыкания. Устройство имеет сертификат CE. Не предназначено для работы во взрывоопасных средах.

Преимущества

• Экономия энергии за счёт адаптивного режима работы двигателя
• Плавный пуск - исключает ударные нагрузки на приводную систему
• Устойчивая работа при колебаниях сети
• Интегрированный PID-регулятор для замкнутых контуров управления
• Простой интерфейс на дисплее - настройка через кнопки без ПК

Ограничения применения

• Не работает от однофазной сети - требует трёхфазное питание 380 В
• Запрещён монтаж в условиях повышенной запылённости, влаги или химической агрессии из-за степени защиты IP20
• Не рекомендован для длительной работы выше 40 C без принудительного охлаждения
• Не поддерживает работу с синхронными двигателями или двигателями постоянного тока

Примеры использования

• Автоматизация системы водоснабжения - поддержание давления в трубопроводе
• Вентиляция в цехах - регулировка оборотов в зависимости от температуры
• Ленточные конвейеры - плавное ускорение и торможение
• Циркуляционные насосы в тепловых пунктах

Практические советы

• Выбирайте преобразователь частоты 15кВт 380В GD20-015G-4 INVT с запасом по мощности, если двигатель часто работает на пределе - это продлит срок службы устройства
• Обязательно используйте входной реактор и выходной dV/dt-фильтр при длинных кабельных линиях (>50 м)
• Настройте параметры ускорения и замедления - слишком быстрый пуск вызывает скачки тока
• Проверьте соответствие посадочных габаритов перед установкой - устройство рассчитано на DIN-рейку 35 мм
• При первом запуске выполните автопараметризацию двигателя - это повысит точность управления
