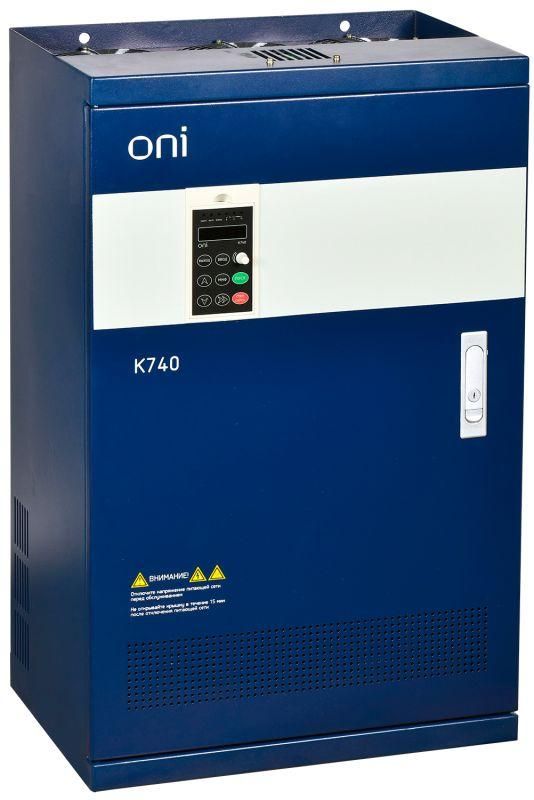

Преобразователь частоты K740 380В трехфазный 132-160 кВт 253-300А Энкодер Profibus - K740-33-132G160PMZ IEK

Преобразователь частоты ONI K740 380В 3Ф 132-160кВт 253-300А энкодер Profibus предназначен для точного управления скоростью асинхронных двигателей в промышленных системах. Модель K740 с интегрированным интерфейсом Profibus обеспечивает надёжную работу в автоматизированных цепях, где важна стабильность и совместимость с промышленными сетями.

Назначение и область применения

Преобразователь частоты ONI K740 используется для регулирования скорости вращения электродвигателей мощностью до 160 кВт. Подходит для оборудования, требующего плавного запуска, точного контроля момента и энергоэффективности: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ, системы вентиляции и кондиционирования. Применяется в промышленных цехах, на заводах, в логистических комплексах и крупных коммерческих объектах.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное)
• Номинальная мощность двигателя: 132–160 кВт
• Выходной ток: 300 А
• Максимальная выходная частота: 320 Гц - позволяет управлять высокоскоростными приводами
• Максимальное выходное напряжение: 437 В - обеспечивает достаточную амплитуду для работы на пределе возможностей двигателя
• Частота сети: 50/60 Гц - совместим с большинством промышленных сетей
• Интерфейсы связи: Profibus DP, Modbus RTU - для подключения к PLC и SCADA-системам
• Тип управления: векторное с обратной связью (с энкодером) - повышает точность позиционирования и динамику реакции
• Степень защиты: IP20 - для установки внутри шкафов, без доступа к открытой среде
• Способы задания параметров: ручной (через панель), дистанционный (по сети), через интерфейс
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740 имеет встроенную плату Profibus DP - не требуется дополнять её внешним модулем. Для подключения к сети используйте трёхфазный вход 400 В с соблюдением полярности. Выходные клеммы рассчитаны на ток 300 А - выбирайте кабели сечением согласно нормам ПУЭ для таких нагрузок. Установка возможна только в закрытом щите с принудительной вентиляцией из-за степени защиты IP20. Энкодер подключается отдельным экранированным кабелем - рекомендуется использовать экран с заземлением на стороне контроллера.

Безопасность и стандарты

Преобразователь частоты K740 соответствует требованиям безопасности для промышленного электрооборудования. Соответствие международным стандартам EN 61800-5-1 и IEC 61800-3 обеспечено конструкцией устройства. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована на уровне аппаратуры. Наличие встроенной функции торможения постоянным током снижает риск аварийного останова.

Преимущества

• Интегрированный Profibus DP - экономит время на настройку и исключает необходимость докупать модуль
• Векторное управление с энкодером - обеспечивает точность +-0,1% от номинальной скорости даже при изменении нагрузки
• Широкий диапазон мощностей (132–160 кВт) - один типовой артикул покрывает два класса мощности
• Поддержка Modbus RTU - даёт гибкость при использовании с различными контроллерами
• Высокая максимальная частота (320 Гц) - позволяет управлять высокоскоростными приводами, включая шпиндели

Ограничения применения

• Не предназначен для установки вне электрощита - степень защиты IP20 не защищает от пыли, брызг и влаги
• Требуется стабильное питание: колебания напряжения более +-10% могут вызвать отключение
• Не работает с однофазными сетями - только трёхфазное 400 В
• Для работы с энкодером необходимо наличие подходящего датчика и правильной настройки параметров возврата сигнала
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX/IECEx

Примеры использования

• Привод главного движения на токарном станке с ЧПУ - точное позиционирование благодаря энкодеру
• Вентиляторы в системе кондиционирования крупного торгового центра - плавное регулирование оборотов для снижения потребления
• Конвейерная линия на пищевом производстве - синхронизация скоростей нескольких приводов через Profibus
• Центробежный насос в системе водоснабжения промышленного участка - энергосбережение за счёт адаптивного режима

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя (не выше 300 А) и напряжения (400 В)
• При использовании энкодера убедитесь, что он совместим с типом импульса (A/B/Z) и уровнем сигнала (5 В или 24 В)
• Настройте параметры торможения - особенно важно при больших инерционных нагрузках
• Для долгой службы обеспечьте хорошую вентиляцию шкафа - температура вокруг устройства не должна превышать +40 C
• При подключении к Profibus используйте терминаторы на крайних узлах сети и экранированный кабель с заземлённым экраном
• Запишите заводские параметры перед настройкой - можно восстановить их через меню “Factory Reset”
