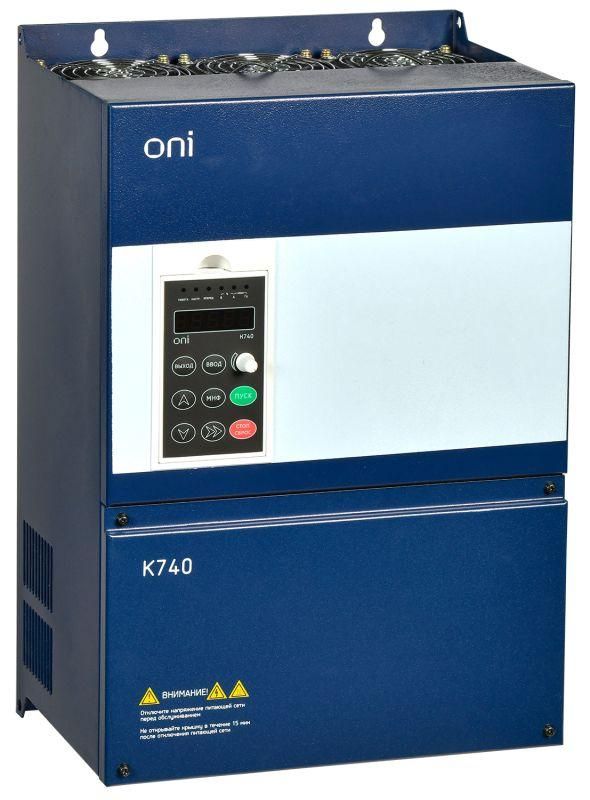

Преобразователь частоты K740 380В 3Ф 18.5-22кВт 37-45А энкодер Profibus ONI K740-33-18G22PMZ IEK

Преобразователь частоты ONI K740-33-18G22PMZ предназначен для точного управления скоростью трёхфазных асинхронных двигателей мощностью до 22 кВт в промышленных системах. Благодаря встроенному интерфейсу Profibus и энкодеру, он обеспечивает замкнутый контур управления, что особенно важно для задач, требующих высокой точности позиционирования.

Назначение и область применения

Преобразователь частоты ONI K740-33-18G22PMZ используется там, где требуется плавное регулирование скорости двигателя и точное управление моментом. Подходит для оборудования с высокими требованиями к динамике: насосы, компрессоры, конвейеры, станки с ЧПУ, системы вентиляции и лифты. Применяется в промышленных, коммерческих и некоторых жилых объектах с централизованной автоматизацией.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное)
• Номинальная мощность: 19–22 кВт
• Выходной ток: 45 А
• Максимальная выходная частота: 320 Гц - позволяет управлять двигателями на высоких скоростях, например, шпинделями станков
• Максимальное выходное напряжение: 437 В - обеспечивает достаточную головroom для работы при колебаниях входного напряжения
• Частота сети: 50/60 Гц - совместим с европейскими и международными сетями
• Интерфейсы связи: Profibus DP и Modbus RTU - для интеграции в промышленные контроллеры (PLC)
• Энкодер: встроен - обеспечивает обратную связь по положению и скорости ротора
• Тип управления: векторное с обратной связью - повышает точность и реактивность управления
• Встроенное тормозное сопротивление: да - позволяет эффективно тормозить двигатель без внешних устройств
• Степень защиты: IP20 - защищён от контакта с пальцами и крупным инструментом, но не от пыли и воды
• Способы задания параметров: ручной (панель), дистанционный (через интерфейсы), программный
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740-33-18G22PMZ имеет готовую плату Profibus DP - её не нужно дополнять. Для подключения достаточно использовать стандартный D-sub разъём (DB9). Монтаж выполняется на стену или DIN-рейку (не указано, но типично для IP20). Обязательно соблюдать посадочные габариты и зазоры вокруг корпуса для теплоотвода. Подключение силовых кабелей - к клеммам L1/L2/L3 (вход) и U/V/W (выход). Ноль и заземление должны быть выведены отдельно. Энкодер подключается через специальный многожильный экранированный кабель - обязательно использовать экран и заземлить его с одной стороны.

Безопасность и стандарты

Преобразователь частоты ONI K740-33-18G22PMZ соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных преобразователей. Защита IP20 исключает использование во влажных средах или местах с доступом посторонних лиц без корпуса. Устройство не предназначено для взрывоопасных зон.

Преимущества

• Встроенная плата Profibus - экономит время на сборку и снижает риск ошибок при подключении
• Векторное управление с энкодером - обеспечивает стабильную работу даже при малых нагрузках и перепадах момента
• Встроенное тормозное сопротивление - не требует внешнего модуля при торможении до 22 кВт
• Поддержка двух протоколов (Profibus + Modbus) - гибкость интеграции в существующие системы
• Широкий диапазон частот (до 320 Гц) - позволяет использовать с высокоскоростными приводами

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или температур ниже 0C - степень защиты IP20 не предусматривает защиту от окружающей среды
• Не подходит для однофазных сетей - требует трёхфазного питания 400 В
• Не работает без подключенного энкодера при использовании векторного режима - без него теряется точность управления
• Отсутствие портов RS-485 - нельзя подключить напрямую к другим устройствам по этой шине без адаптера
• Не рекомендован для длительной работы на максимальной мощности без принудительного охлаждения - возможен перегрев при плотном расположении в щите

Примеры использования

• Лифтовые установки - точное позиционирование этажей благодаря энкодеру и Profibus
• Фрезерные станки - управление шпинделем на частотах до 320 Гц
• Конвейерные линии с дозированием - плавный старт/стоп и согласование скоростей
• Центробежные насосы в системах водоснабжения - энергосбережение при изменении расхода

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя (номинальный ток, число пар полюсов) в настройках преобразователя - неверные данные вызывают перегрузку
• Используйте экранированные кабели для сигнальных линий (энкодер, Profibus) и заземляйте экран только на стороне контроллера - чтобы избежать помех
• При работе в закрытом электрошкафе предусмотрите вентиляцию - нагрев корпуса может достигать 60–70 C при нагрузке 22 кВт
• Настройка Profibus требует знания GSD-файла устройства - скачайте его с сайта ONI перед прошивкой PLC
• Не отключайте питание при активном торможении - это может повредить внутренние элементы тормозного сопротивления
