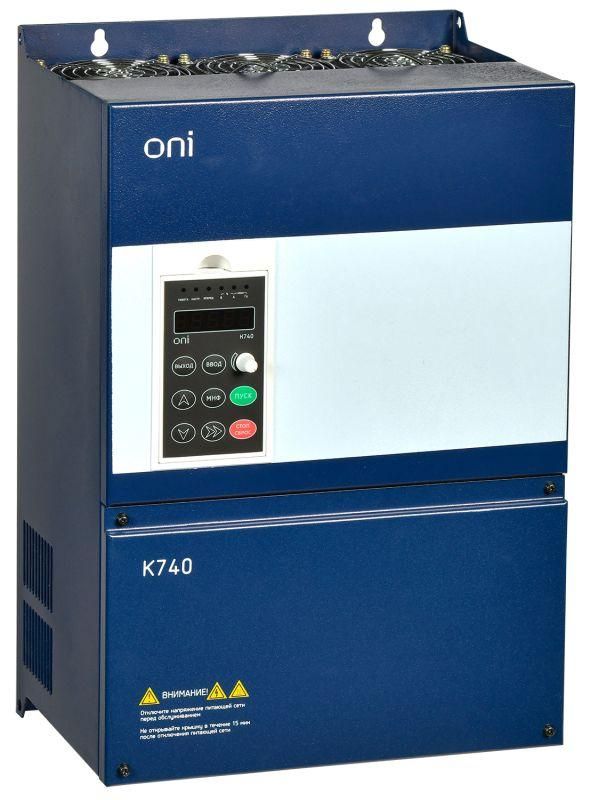

Преобразователь частоты K740 380В 3Ф 22-30кВт 45-60А энкодер Profibus ONI K740-33-22G30PMZ IEK

Преобразователь частоты ONI (IEK) K740-33-22G30PMZ предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 30 кВт в промышленных системах. Благодаря встроенному интерфейсу Profibus и возможности подключения к ПК, устройство легко интегрируется в автоматизированные процессы.

Назначение и область применения

Преобразователь частоты ONI (IEK) K740-33-22G30PMZ используется для управления скоростью вращения электродвигателей в промышленном оборудовании. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков и других механизмов, где требуется плавный запуск, точная настройка оборотов или энергосбережение. Также допускается использование в коммерческих и жилых объектах - например, в системах вентиляции или лифтовых установках.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное)
• Номинальная выходная мощность: 22 кВт / 30 кВт (в зависимости от режима работы)
• Номинальный выходной ток: 60 А
• Выходная частота: до 320 Гц - обеспечивает высокую скорость вращения двигателя
• Максимальное выходное напряжение: 437 В
• Частота сети: 50/60 Гц - совместим с европейскими и международными сетями
• Управление: векторное с обратной связью (энкодер) - повышает точность контроля скорости
• Интерфейсы связи: Profibus, Modbus RTU - для интеграции в системы автоматизации
• Встроенное тормозное сопротивление - снижает нагрузку на сеть при торможении
• Способ задания параметров: ручной (панель), дистанционный (через интерфейсы), через ПК
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищён от пыли и воды
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI (IEK) K740-33-22G30PMZ имеет встроенную плату Profibus - подключение к контроллеру PLC происходит напрямую без дополнительных модулей. Для настройки можно использовать ПК через USB-RS485 адаптер (не входит в комплект). Монтаж выполняется на стену или DIN-рейку в щите управления. Учитывайте габариты устройства и зазоры для вентиляции - корпус не герметичен. Подключение силовых кабелей: L1/L2/L3 - вход; U/V/W - выход к двигателю. Обязательно соблюдайте полярность и рекомендованное сечение проводов (для 60 А - минимум 16 мм2 медных).

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных преобразователей. Защита IP20 исключает контакт с токоведущими частями, но не предохраняет от попадания пыли или влаги - устанавливайте только внутри закрытых шкафов. Автоматическое отключение при перегрузке, перегреве, коротком замыкании и потере фазы.

Преимущества

• Встроенная плата Profibus - экономия времени и средств на доработку системы
• Векторное управление с энкодером - точная работа даже при малых оборотах и изменяющейся нагрузке
• Встроенное тормозное сопротивление - не требует внешнего элемента при часто тормозящих механизмах
• Поддержка нескольких протоколов (Profibus + Modbus) - гибкость интеграции в существующие системы
• Настройка через ПК - удобная диагностика и сохранение профилей управления

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 недостаточна
• Запрещено монтаж вне электрошкафа - риск попадания пыли, влаги, механических повреждений
• Не подходит для однофазных сетей - требует трёхфазное питание 400 В
• Отсутствие порта RS-485 - нельзя подключить напрямую к старым терминалам без переходника
• Не рассчитан на длительную работу на максимальной мощности 30 кВт без принудительного охлаждения

Примеры использования

• Конвейерная лента на пищевом заводе - плавный запуск и точная скорость движения
• Вентилятор в HVAC-системе торгового центра - регулировка оборотов по температуре
• Циркуляционный насос в системе отопления - энергосбережение при сниженной нагрузке
• Шлифовальный станок - точная настройка частоты вращения шпинделя через энкодер

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя (мощность, ток, число пар полюсов) - используйте мастер настройки через ПК
• Для долгой службы оставляйте воздушный зазор минимум 10 см вокруг корпуса - особенно сверху и с боков
• Если двигатель работает с тяжёлым торможением - убедитесь, что встроенного тормозного сопротивления хватает; при необходимости подключите внешнее
• При использовании Profibus - правильно настройте адрес и скорость передачи данных в соответствии с сетью PLC
• Не забудьте подключить заземление - это обязательное условие для безопасной работы и защиты от помех
