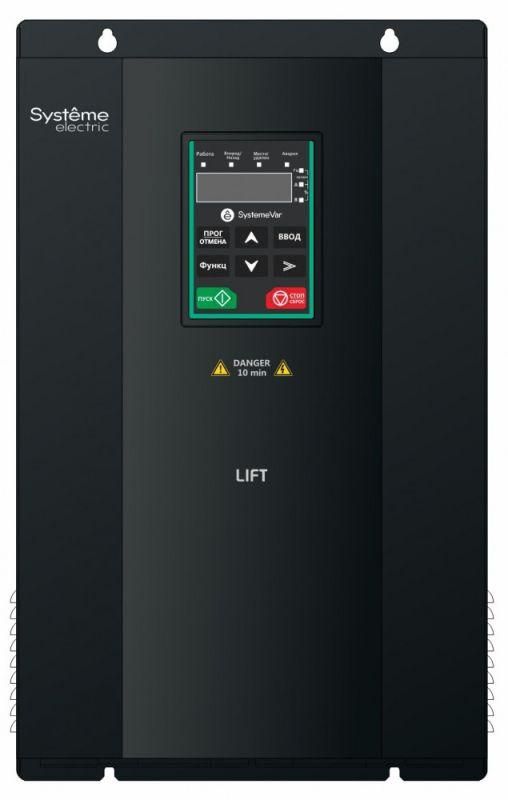

Преобразователь частоты STV900L 30 кВт 400В. Лифт - STV900D30N4L APC

Преобразователь частоты 30 кВт 400В для лифтов STV900L от Systeme Electric предназначен для точного управления скоростью двигателя лифта, обеспечивая плавный запуск, остановку и стабильную работу даже при переменной нагрузке. Модель STV900L входит в серию SystemeVar и рассчитана на надёжную эксплуатацию в системах вертикального транспорта.

Назначение и область применения

Преобразователь частоты STV900L используется для управления асинхронными двигателями лифтовых установок. Он позволяет реализовать плавное ускорение и замедление кабины, снижает механический износ системы, повышает комфорт пассажиров и экономит электроэнергию за счёт рекуперации энергии при спуске (при наличии внешнего тормозного модуля). Подходит для грузовых и пассажирских лифтов с номинальной мощностью до 30 кВт.

Технические характеристики

• Номинальная мощность: 30 кВт (G-тип - для тяжёлых режимов работы)
• Перегрузочная способность: 150% в течение 60 секунд, 180% - 10 секунд, 200% - 1 секунда
• Номинальный входной ток: 60 А
• Питающее напряжение: 3 фазы, 380–440 В (допуск: –15%…+10%)
• Частота ШИМ: 4 кГц - баланс между шумом, потерями и тепловым режимом
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Габариты: 290×220×470 мм
• Масса: 20,3 кг

Совместимость и монтаж

Преобразователь частоты STV900L совместим с трёхфазными асинхронными двигателями 380/400 В класса IE2–IE3. Для монтажа требуется свободное пространство вокруг корпуса для вентиляции - минимум 100 мм сбоку и сверху. Устанавливается на стену или DIN-рейку (не указано, но типовая практика - крепление на плоскую поверхность). Клеммы для подключения питания, двигателя и цепей управления доступны с передней стороны. Обязательно соблюдайте полярность и последовательность фаз. Не допускается монтаж в условиях повышенной влажности, пыли или температур выше +40 C без принудительного охлаждения.

Безопасность и стандарты

Преобразователь частоты STV900L соответствует требованиям EN 61800-5-1 (безопасность управляемых электроприводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки, короткого замыкания и потери фазы встроена. Отсутствие IP-защиты требует установки в закрытом щите.

Преимущества

• Высокая перегрузочная способность G-типа - идеальна для лифтов с частыми пусками и большими динамическими нагрузками
• Устойчивая работа при колебаниях сети +-15% - подходит для зон с нестабильным питанием
• Частота ШИМ 4 кГц снижает акустический шум двигателя без значительного увеличения нагрева преобразователя
• Компактные размеры и вес позволяют легко размещать устройство в ограниченном пространстве шахты или машинного помещения

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от окружающей среды
• Требуется обязательная установка в электрощите с вентиляцией
• Рекуперация энергии не реализована внутри устройства - для её использования нужен внешний тормозной резистор или активный интерфейс
• Не поддерживает сложные протоколы связи (Modbus, CANopen) - управление через дискретные сигналы и аналоговые входы

Примеры использования

• Лифты в жилых домах с 6–12 этажами
• Грузовые лифты в складских комплексах
• Эскалаторы и подъёмники с регулируемой скоростью
• Системы автоматического перемещения платформ в производственных цехах

Практические советы

• Выбирая преобразователь частоты STV900L, проверьте соответствие номинала двигателя - не превышайте 30 кВт, иначе возможны аварийные отключения
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) используйте экранированные провода и обязательно заземлите экран
• Настройте параметры ускорения/замедления в зависимости от массы кабины - слишком быстрый пуск вызывает ударные нагрузки на канаты и механизм
• Обязательно проведите тестовый запуск без нагрузки и проверьте работу функций «остановка по команде» и «блокировка при отказе»
• Записывайте все установленные параметры - они сохранятся при отключении питания, но потеряются при сбросе до заводских настроек
