Преобразователь частоты K740 380В 3Ф 5,5-7,5кВт 13-17А встроенный тормоз Энкодер Profibus - K740-33-055G075PTMZ IEK

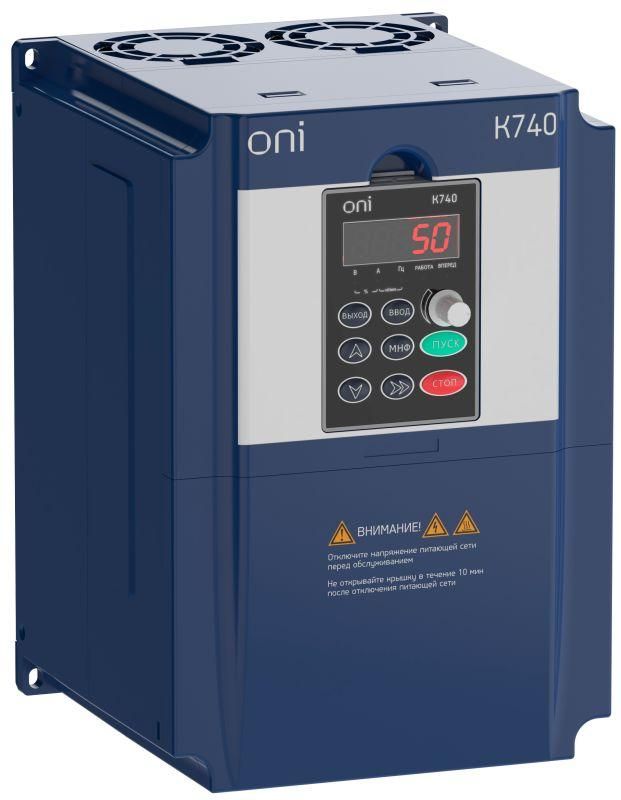

Преобразователь частоты ONI K740-33-055G075PTMZ - устройство для точного управления скоростью трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Благодаря встроенному интерфейсу Profibus и энкодеру, он обеспечивает замкнутый контур управления, что делает его подходящим для автоматизированных систем на промышленных объектах.

Назначение и область применения

Преобразователь частоты ONI K740-33-055G075PTMZ предназначен для управления двигателями в системах, где требуется точная регулировка оборотов и высокая надёжность. Подходит для работы с насосами, вентиляторами, конвейерами, компрессорами, станками и другим оборудованием, требующим плавного пуска и стабильной работы при изменяющейся нагрузке. Применяется в промышленности, на складах, в ЖКХ и коммерческих зданиях.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное)
• Номинальная мощность: 5,5 / 7,5 кВт - переключаемый режим, зависит от нагрева и условий эксплуатации
• Выходной ток: до 17 А
• Максимальная выходная частота: 320 Гц - позволяет управлять высокооборотными механизмами
• Максимальное выходное напряжение: 437 В - выше входного, обеспечивает повышенный крутящий момент на низких частотах
• Частота сети: 50/60 Гц - совместим с европейскими и американскими сетями
• Интерфейсы: Profibus DP, Modbus RTU - для связи с PLC и SCADA-системами
• Энкодер: встроен - обеспечивает обратную связь по положению и скорости вала
• Встроенное тормозное сопротивление: да - гасит энергию рекуперации при торможении, снижает нагрузку на сеть
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, не защищён от воды и пыли
• Способы задания параметров: ручной (на панели), дистанционный (через интерфейсы), программный
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740-33-055G075PTMZ имеет встроенную плату Profibus DP - не требует доп. модулей. Для подключения к сети используйте кабель сечением не менее 4 мм2 для фаз и 2,5 мм2 для заземления. Монтаж - на DIN-рейку или стену. Обязательно соблюдайте минимальные зазоры вокруг корпуса для теплоотвода. Учитывайте, что IP20 не допускает установку во влажных или запылённых помещениях без дополнительной защиты. Подключение энкодера выполняйте экранированным кабелем, заземлив экран с одной стороны.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована на уровне аппаратуры. Напряжение питания 400 В относится к категории LV (низкое напряжение), поэтому монтаж должен выполнять квалифицированный электрик с доступом к электроустановкам.

Преимущества

• Встроенный Profibus - экономит время на настройку и исключает необходимость покупки отдельной платы расширения
• Замкнутый цикл управления через энкодер - повышает точность позиционирования и стабильность скорости при колебаниях нагрузки
• Встроенное тормозное сопротивление - не нуждается во внешнем тормозном модуле при обычных циклах торможения
• Поддержка двух протоколов (Profibus + Modbus) - легко интегрируется в существующую автоматизированную инфраструктуру
• Переключаемая мощность 5,5–7,5 кВт - позволяет использовать один артикул для разных типов нагрузок

Ограничения применения

• Не применяется в условиях с высокой влажностью, пылью, агрессивными средами - степень защиты IP20 не обеспечивает герметичность
• Не подходит для взрывоопасных зон (не сертифицирован для Ex-зон)
• Требует стабильного напряжения сети; резкие скачки и провалы могут вызывать аварийные остановки
• Не рассчитан на длительную работу на максимальной мощности 7,5 кВт без принудительного охлаждения в закрытых шкафах
• Отсутствие порта RS-485 - нельзя подключить напрямую к старым контроллерам без переходника

Примеры использования

• Конвейерная лента на пищевом заводе - плавный пуск и точная скорость движения
• Циркуляционный насос в системе отопления - энергосбережение при изменении температурного графика
• Вентилятор в HVAC-системе торгового центра - адаптация к числу посетителей через сигнал от датчиков
• Шлифовальный станок - контроль оборотов по данным энкодера для равномерной обработки поверхности

Практические советы

• Выбирая между 5,5 и 7,5 кВт, ориентируйтесь на пиковую нагрузку - лучше взять запас, чем перегружать устройство
• Для долгой службы оставьте минимум 10 см свободного пространства сверху и с боков для воздушного охлаждения
• Настройку профиля управления начинайте с заводских значений - затем корректируйте параметры ускорения, торможения и момента
• При использовании Profibus проверьте адрес устройства и скорость передачи - они должны совпадать с настройками контроллера
• Не забудьте подключить заземление - даже при наличии внутренней защиты это обязательное условие безопасности
• Если двигатель работает в режиме частого торможения - проверьте температуру встроенного тормозного сопротивления
