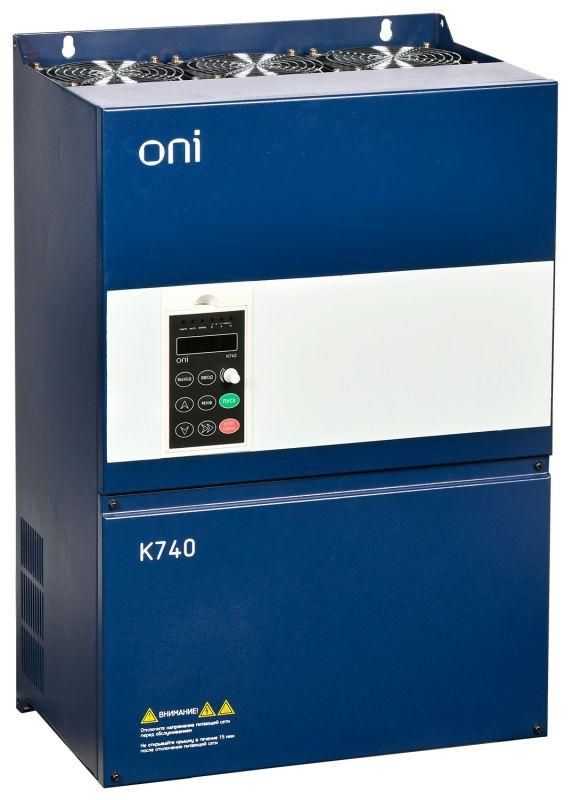

Преобразователь частоты K740 380В 3Ф 75-93кВт 152-176А энкодер Profibus ONI K740-33-75G93PMZ IEK

Преобразователь частоты ONI K740 380В 3Ф 75–93 кВт с интерфейсом Profibus предназначен для точного управления скоростью асинхронных двигателей в промышленных системах. Модель k740-33-75g93pmz обеспечивает высокую надежность при работе в сетях 400 В и поддерживает внешнее кодирование через энкодер, что делает её подходящей для задач, требующих точного позиционирования.

Назначение и область применения

Преобразователь частоты ONI K740 используется для регулирования скорости вращения электродвигателей переменного тока. Подходит для автоматизации технологических процессов на производствах: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Применяется в промышленных, коммерческих и некоторых жилых объектах, где требуется энергоэффективное управление нагрузкой.

Технические характеристики

• Напряжение питания: 400 В (трёхфазное), допускается колебание +-10%
• Номинальная мощность: 75 кВт / 93 кВт - зависит от режима работы (стандартный / повышенный момент)
• Выходной ток: до 176 А
• Максимальная выходная частота: 320 Гц - позволяет управлять двигателями с высокой скоростью вращения
• Максимальное выходное напряжение: 437 В - выше входного для повышения крутящего момента на малых оборотах
• Частота сети: 50/60 Гц - совместим с европейскими и американскими сетями
• Интерфейсы связи: Profibus DP, Modbus RTU - для интеграции в системы автоматизации
• Тип управления: векторное с обратной связью - обеспечивает точную регулировку скорости даже при изменении нагрузки
• Степень защиты: IP20 - корпус защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Способ задания параметров: ручной (на панели), дистанционный (через интерфейсы), программный
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740 имеет встроенную плату Profibus DP - не требует дополнительных модулей. Для подключения энкодера используется специальный разъём на плате управления. Установка выполняется на вертикальной поверхности в щите с минимальным зазором 100 мм сверху и снизу для охлаждения. Подключение силовых кабелей - к клеммам L1/L2/L3 и U/V/W; контрольные сигналы - к разъёмам управления. Обязательно соблюдать полярность и использовать экранированные провода для импульсных цепей.

Безопасность и стандарты

Преобразователь частоты K740 соответствует требованиям EN 61800-5-1 (безопасность управления приводами) и EN 61800-3 (электромагнитная совместимость). Защита от перегрузки, перегрева, замыкания и потери фазы реализована на уровне аппаратуры. Отсутствие защиты от пыли и брызг (IP20) требует установки внутри закрытого шкафа.

Преимущества

• Встроенный интерфейс Profibus - снижает стоимость и время интеграции в существующие системы автоматизации
• Векторное управление с обратной связью - обеспечивает стабильную работу при динамических нагрузках
• Поддержка двух уровней мощности (75/93 кВт) - гибкость выбора режима работы под конкретную задачу
• Широкий диапазон выходной частоты (до 320 Гц) - позволяет управлять высокооборотными механизмами
• Поддержка Modbus RTU - возможность подключения к PLC других производителей

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает воздействие влаги и пыли
• Требуется принудительное охлаждение помещения при длительной работе на пределе мощности
• Не работает с однофазными сетями - только трёхфазное питание 400 В
• Отсутствует порт RS-485 - нельзя подключить устройства по этому протоколу без внешнего адаптера
• Энкодер не встроен - необходимо подключать внешний датчик положения

Примеры использования

• Привод конвейерной линии на пищевом заводе - точная синхронизация скоростей с помощью Profibus
• Вентиляционная система в торговом центре - экономия энергии за счёт изменения частоты в зависимости от загруженности
• Центробежный насос в системе водоснабжения - плавный запуск и регулировка давления по сигналу от датчика
• Станок с ЧПУ - управление шпинделем с высокой точностью благодаря векторному контролю и энкодеру

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети 400 В - использование 380 В может вызвать недостаточную мощность
• При использовании энкодера убедитесь, что тип сигнала (инкрементальный/абсолютный) совпадает с настройками преобразователя
• Для долгой службы рекомендуется поддерживать температуру в шкафу ниже +40 C - используйте вентиляцию или кондиционирование
• Настройка параметров через интерфейс Profibus требует знания адреса устройства и структуры данных - подготовьте документацию от производителя ПЛК
• Запрещено подключать конденсаторы коррекции коэффициента мощности на выходе преобразователя - возможен выход из строя IGBT-модулей
