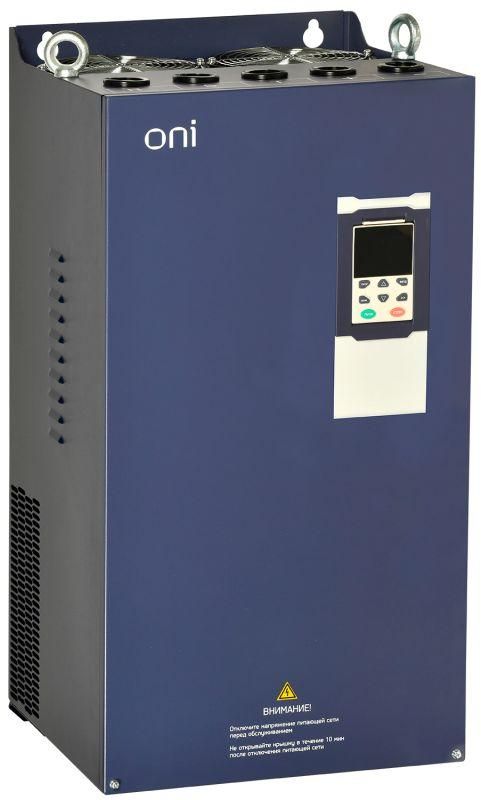

Преобразователь частоты K750 380В 3Ф 160-185кВт 304-340А ONI K750-33-160185M IEK

Преобразователь частоты ONI k750-33-160185m предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 185 кВт. Он обеспечивает стабильную работу в сложных промышленных условиях благодаря векторному управлению с обратной связью и широкому набору функций защиты.

Назначение и область применения

Преобразователь частоты ONI k750-33-160185m используется для управления электродвигателями в системах, где требуется изменение скорости вращения - например, на насосах, вентиляторах, конвейерах, компрессорах и подъёмных механизмах. Подходит для работы в промышленных цехах, объектах ЖКХ, строительных площадках и специализированных установках с подъёмом/спуском груза. Применяется там, где важны энергоэффективность, плавный запуск и точная регулировка момента.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная входная мощность: 160 кВт
• Номинальный выходной ток: 340 А
• Максимальное выходное напряжение: 483 В
• Максимальная выходная частота: 600 Гц
• Тип преобразования: Непосредственный (без промежуточного постоянного тока)
• Частота сети: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли - требует установки в закрытом шкафу
• Интерфейсы связи: Modbus RTU через один порт RS-485
• Способы задания параметров: ручное управление с дисплея, дистанционное управление по сигналам, настройка через интерфейс
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI k750-33-160185m совместим с большинством трёхфазных асинхронных двигателей мощностью до 185 кВт. Для подключения необходимо соблюдать полярность фаз L1/L2/L3 и PE. Клеммы рассчитаны на ток 340 А - используйте медные кабели сечением не менее 95 мм2. Установка допускается только в электрощите с защитой от пыли и влаги (не ниже IP54). Монтаж выполняйте с учётом минимальных зазоров вокруг корпуса - не менее 100 мм с каждой стороны для обеспечения охлаждения. Подключаемый двигатель должен иметь термозащиту или использовать внешний тепловое реле.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Обладает комплексной защитой: от перегрузки двигателя, перегрева силовой части, короткого замыкания, перенапряжения и потери фазы. Защита активируется автоматически, снижая риск повреждения оборудования. Сертифицирован для использования в промышленных зонах. Не предназначен для взрывоопасных сред.

Преимущества

• Векторное управление с обратной связью - высокая точность контроля момента даже на малых оборотах
• Поддержка плат расширения, включая энкодер - позволяет реализовать замкнутые системы управления
• Русифицированный LCD-дисплей - упрощает настройку и диагностику без знания английского языка
• Высокий предел частоты (до 600 Гц) - подходит для высокоскоростных задач (например, шпиндели, центрифуги)
• Наличие Modbus RTU - легко интегрируется в SCADA и PLC-системы

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 исключает использование на открытых площадках
• Требуется принудительное охлаждение помещения; при температуре выше +40 C возможны ограничения по нагрузке
• Не поддерживает протоколы Ethernet/IP, Profibus, CANopen - для этих сетей нужен дополнительный модуль
• Не рекомендован для питания однофазных двигателей или двигателей с внутренними преобразователями
• Запрещено подключение к источникам с нестабильным напряжением - скачки более +-10% могут вызвать аварийное отключение

Примеры использования

• Вентиляция в больших производственных цехах - плавное регулирование скорости в зависимости от потребления воздуха
• Насосные станции водоснабжения - экономия электроэнергии за счёт снижения оборотов при низкой нагрузке
• Ленточные конвейеры на пищевых производствах - точная синхронизация скоростей нескольких приводов
• Электроподъёмники и лифты - режимы с контролируемым торможением и плавным пуском
• Центробежные компрессоры - работа на повышенных частотах до 600 Гц для увеличения давления

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может привести к вращению двигателя в обратном направлении
• Настройте параметры торможения (DC braking) и время разгона/замедления - это продлит срок службы механических элементов
• Используйте входной реактор и выходной dV/dt-фильтр, если длина кабеля между преобразователем и двигателем превышает 50 метров
• При работе с энкодером убедитесь, что тип сигнала (A/B/Z) и уровень напряжения совпадают с требованиями платы расширения
• Регулярно очищайте радиаторы от пыли - забитый теплообменник снижает надёжность и сокращает срок службы устройства
• Для удалённого управления используйте релейные контакты или аналоговые сигналы 0–10 В / 4–20 мА - они проще в интеграции, чем Modbus
