Преобразователь частоты K750 380В 3Ф 315-355кВт 585-650А со встроенным дросселем - K750-33-315355RM IEK

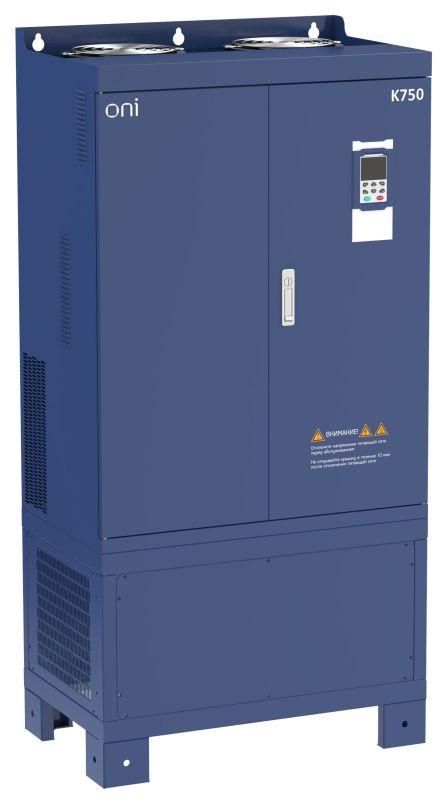

Преобразователь частоты K750 ONI со встроенным дросселем - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 315 кВт, предназначенное для работы в жестких промышленных условиях. Модель K750 ONI обеспечивает стабильную работу даже при колебаниях сети и поддерживает широкий диапазон частот, что делает её надёжным решением для насосов, компрессоров, конвейеров и других энергоёмких систем.

Назначение и область применения

Преобразователь частоты K750 ONI используется для управления скоростью вращения электродвигателей в промышленных установках, где требуется плавный запуск, точная настройка оборотов или экономия электроэнергии. Подходит для оборудования с высокими динамическими нагрузками: насосные станции, вентиляторы, компрессоры, конвейеры, экструдеры, лифты и подъёмники. Также применяется в ЖКХ и строительстве - например, для контроля давления в водопроводе или скорости движения эскалаторов. Версия с опциональной платой энкодера позволяет использовать его в задачах с требованием к точному позиционированию.

Технические характеристики

• Номинальная мощность: 315 кВт (диапазон 315–355 кВт)
• Номинальный выходной ток: 650 А
• Сетевое напряжение: 380 В переменного тока, три фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц
• Максимальное выходное напряжение: 483 В
• Тип преобразования: Непосредственный (без промежуточного постоянного тока)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначена для уличной или влажной среды
• Интерфейсы связи: Modbus RTU через один порт RS-485
• Способы задания параметров: ручная настройка на панели, дистанционное управление, передача команд через интерфейс
• Управление: векторное с обратной связью (для высокой точности момента и скорости)
• Экран: русифицированный LCD с интуитивным меню
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты K750 ONI совместим с большинством трёхфазных асинхронных двигателей, соответствующих по мощности и току. Для правильного подключения необходимо соблюдать следующие условия:

• Подключение питания - к клеммам L1/L2/L3; выводы U/V/W - к двигателю
• Встроенный входной дроссель снижает гармонические искажения в сети, поэтому внешний дроссель не нужен
• Посадочные размеры и крепёж рассчитаны для шкафного монтажа - рекомендуется установка в закрытом щите с принудительной вентиляцией
• Кабели питания и двигателя должны быть медными, сечением согласно таблице производителя (не менее 150 мм2 для тока 650 А)
• RS-485 (Modbus) подключается двужильным экраном с терминальным сопротивлением 120 Ом на последнем устройстве в цепочке

Безопасность и стандарты

K750 ONI имеет встроенную многоуровневую защиту:

• Перегрев силовой части - автоматическое снижение мощности или отключение
• Перегрузка двигателя - защита по току и времени
• Короткое замыкание - быстрое отключение выхода
• Перенапряжение и просадка напряжения - адаптивная реакция на скачки в сети
• Защита от потери фазы и импульсных помех

Оборудование соответствует требованиям безопасности EN 61800-5-1 и ГОСТ Р 51319. Установка должна выполняться в соответствии с ПУЭ и нормами по электробезопасности.

Преимущества

• Встроенный дроссель исключает необходимость внешнего фильтра, снижает стоимость и сложность монтажа
• Высокая точность управления благодаря векторному алгоритму с обратной связью - особенно важно при работе с тяжёлыми механизмами
• Русифицированный интерфейс ускоряет настройку и диагностику без перевода документации
• Поддержка плат расширения (например, энкодер) позволяет масштабировать функционал без замены устройства
• Широкий диапазон частот (до 600 Гц) даёт возможность управлять высокоскоростными приводами

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги, пыли и температурных перепадов
• Требуется охлаждаемый шкаф с минимальным воздушным потоком - при недостаточной вентиляции возможен переход в режим ограничения мощности
• Не работает с однофазными двигателями или сетями ниже 380 В
• Для работы с энкодером требуется обязательная установка дополнительной платы - она не входит в базовую комплектацию
• Недопустимо подключение к источникам с высоким уровнем третьих гармоник без предварительной проверки качества сети

Примеры использования

• Водоснабжение: управление насосами в котельной с поддержанием постоянного давления
• Производство: регулировка скорости конвейера в пищевой промышленности
• Лифтовые системы: плавный пуск и остановка с точным контролем положения (при наличии платы энкодера)
• Вентиляция: изменение оборотов вентиляторов в зависимости от температуры воздуха
• Компрессоры: снижение потребления энергии при неполной нагрузке

Практические советы

• Перед первым запуском обязательно выполните автопараметризацию двигателя - это повысит эффективность и долговечность системы
• Проверьте соответствие сечения кабелей и класс изоляции - для тока 650 А используйте кабели с минимум 150 мм2
• Настройте параметры защиты под конкретный двигатель - не оставляйте значения по умолчанию
• Для удалённого управления через Modbus убедитесь, что адрес устройства уникален в сети и скорость передачи выставлена правильно (обычно 9600 бод)
• При длительной работе на низких оборотах (менее 10 Гц) убедитесь, что двигатель имеет собственную вентиляцию - иначе возможен перегрев
• Записывайте все изменения параметров - они сохраняются в памяти, но потеря питания при записи может повредить прошивку
