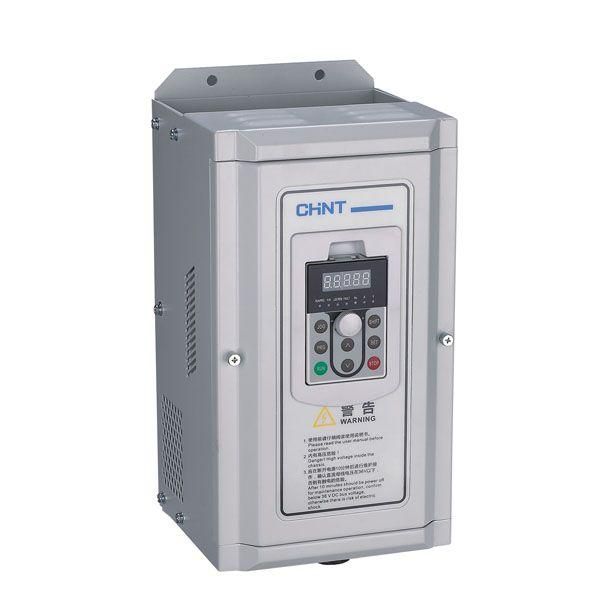

Преобразователь частоты NVF2G-22/PS4 22кВт 380В 3ф тип для вентиляторов и водяных насосов CHINT 639032

Преобразователь частоты NVF2G-22/PS4, 22 кВт от бренда CHINT предназначен для точного регулирования скорости асинхронных двигателей в системах вентиляции и водоснабжения. Модель NVF2G-22/PS4 обеспечивает стабильную работу насосов и вентиляторов за счет высокого пускового момента и встроенного ПИД-регулятора.

Назначение и область применения

Преобразователь частоты NVF2G-22/PS4 используется для управления асинхронными двигателями в системах с переменным моментом нагрузки. Особенно эффективен там, где требуется изменение скорости вращения в зависимости от потребностей системы - например, для регулирования воздушного потока в вентиляционных установках или давления воды в трубопроводах. Подходит для работы с циркуляционными, канализационными, водоочистными и другими насосами, а также с осевыми и радиальными вентиляторами.

Технические характеристики

• Мощность на выходе: 22 кВт
• Напряжение питания: 380 В, трёхфазное
• Выходное напряжение: до 380 В (плавно регулируемое)
• Номинальный выходной ток: 45 А
• Частота выходного сигнала: регулируемая (обычно 0–400 Гц)
• Степень защиты корпуса: IP20 - защита от контакта с внутренними деталями и крупными предметами, но не от пыли и влаги
• Пусковой крутящий момент: до 150 % от номинального при 0,5 Гц
• Перегрузочная способность: повышенная - выдерживает временные перегрузки без отключения
• Встроенный ПИД-регулятор - позволяет поддерживать заданный уровень давления, температуры или расхода без внешних контроллеров

Совместимость и монтаж

Преобразователь частоты NVF2G-22/PS4 совместим со всеми стандартными трехфазными асинхронными двигателями мощностью до 22 кВт. Для правильной установки важно соблюдать следующие условия:

• Подключение осуществляется через силовые клеммы L1/L2/L3 (питание) и U/V/W (выход к ); заземление обязательно;
• Работает только с сетью 380 В +-10%; использование с однофазным питанием невозможно;
• Установка допускается только внутри электрошкафа с принудительной вентиляцией из-за степени защиты IP20;
• Не требует специальных фильтров при использовании с короткими кабелями (< 50 м); при длинных кабелях рекомендуются dV/dt-фильтры;
• Обязательно использовать входной реактор при наличии слабой сети или частых колебаний напряжения.

Безопасность и стандарты

Преобразователь частоты NVF2G-22/PS4 соответствует требованиям международных норм IEC 61800-5-1 и EN 61800-3. Обладает защитой от перегрева, перегрузки по току, замыкания на землю и потери фазы. Автоматическое отключение происходит при достижении предельных порогов. Устройство не имеет встроенной автономной защиты от скачков напряжения - рекомендуется установить внешний стабилизатор или protector при нестабильном питании.

Преимущества

• Высокий пусковой момент снижает механический удар при запуске насосов и вентиляторов - продлевает срок службы ремней, муфт и подшипников;
• Встроенный ПИД-регулятор исключает необходимость в дорогостоящих внешних контроллерах для поддержания давления или расхода;
• Автоматический режим энергосбережения снижает потребление электроэнергии на 20–40 % по сравнению с клапанным управлением;
• Гибкая настройка параметров через кнопки на лицевой панели - не нужен компьютер для базовой диагностики;
• Устойчивость к кратковременным перегрузкам повышает отказоустойчивость в условиях изменения нагрузки.

Ограничения применения

• Не применяется в взрывоопасных средах - степень защиты IP20 недостаточна;
• Запрещено монтировать вне закрытого шкафа - риск попадания пыли, влаги и сторонних предметов;
• Не подходит для двигателей с экскаваторным характером нагрузки (например, лебедки, подъемники) - серия NVF2G оптимизирована именно для насосов и вентиляторов;
• Не работает с синхронными двигателями или двигателями постоянного тока;
• При длительной работе ниже 20 % от номинальной мощности возможен перегрев из-за недостаточного охлаждения встроенного вентилятора.

Примеры использования

• Циркуляционные насосы в системах теплоснабжения многоквартирных домов - регулировка подачи теплоносителя по температуре наружного воздуха;
• Вентиляция в торговых центрах - автоматическая скорости в зависимости от численности людей;
• Аэраторы в очистных сооружениях - экономичное управление подачей воздуха;
• Системы водоснабжения с гидроаккумулятором - замена реле давления на более точное ПИД-управление;
• Кондиционирование больших помещений - контроль оборотов вентиляторов холодильных .

Практические советы

• Выбирая преобразователь частоты NVF2G-22/PS4, проверьте соответствие номинального тока двигателя (не должен превышать 45 А);
• Настройте ПИД-регулятор сразу после монтажа - используйте заводские профили для насосов, они уже оптимизированы;
• При установке в шкафу оставьте минимум 10 см свободного пространства вокруг устройства для лучшего теплоотвода;
• Не забудьте подключить термореле двигателя - хотя устройство имеет свою защиту, она не покрывает все виды перегрева;
• Для долгой службы периодически очищайте входные решётки от пыли - даже при IP20 грязь может вызвать перегрев вентилятора охлаждения.
