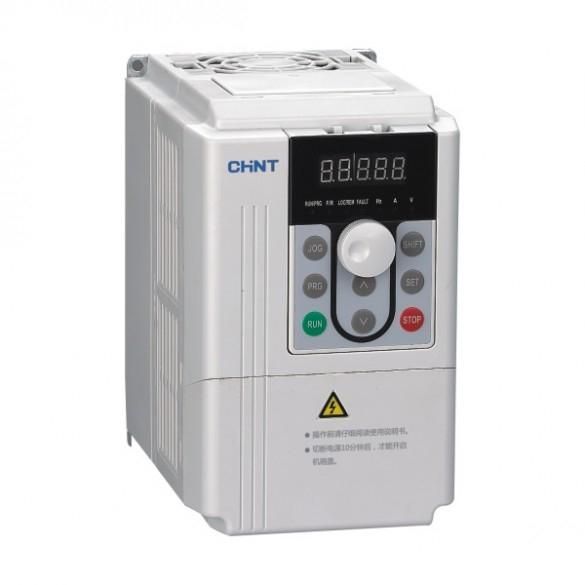

Преобразователь частоты NVF2G-3.7/PS4 3.7кВт 380В 3ф тип для вентиляторов и водяных насосов CHINT 639040

Преобразователь частоты NVF2G-3.7/PS4, 3.7кВт, 380В 3Ф, для вентиляторов и водяных насосов - устройство для точного регулирования скорости асинхронных двигателей, предназначенное для работы с вентиляционными системами и циркуляционными насосами. Бренд CHINT обеспечивает надежную работу этого устройства в условиях длительной эксплуатации.

Назначение и область применения

Преобразователь частоты NVF2G-3.7/PS4 управляет скоростью вращения двигателя за счет изменения частоты питания. Он оптимизирован для нагрузок с переменным моментом - то есть там, где требуется снижение энергопотребления при изменении потребности в потоке воздуха или жидкости. Подходит для установки на вентиляторы, вытяжные системы, водяные насосы, компрессоры и другие оборудование, требующее плавного запуска и регулируемой производительности.

Технические характеристики

• Мощность: 3,7 кВт
• Напряжение сети: 380 В, трёхфазное
• Выходное напряжение: до 380 В (плавно регулируемое)
• Номинальный выходной ток: 9 А
• Количество фаз: три входных и три выходных
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищен от воды и пыли; требует установки в закрытом щите
• Пусковой крутящий момент: до 1,5×номинального при 0,5 Гц
• Перегрузочная способность: повышенная - позволяет работать с кратковременными перегрузками
• Встроенный ПИД-регулятор - для автономного поддержания заданного давления, температуры или расхода

Совместимость и монтаж

Преобразователь частоты NVF2G-3.7/PS4 совместим с большинством стандартных трехфазных асинхронных двигателей мощностью до 3,7 кВт. Для подключения используются клеммы L1/L2/L3 (ввод), U/V/W (вывод к ) и заземление PE. Монтаж допускается только внутри электрошкафа с достаточным воздушным охлаждением. Учитывайте посадочные размеры - корпус рассчитан на крепление на DIN-рейку или плоскую поверхность с отверстиями под болты M4. Кабельные вводы должны соответствовать сечению жил до 10 мм2.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61800-5-1 и EN 61800-3 по безопасности и ЭМИ. Защита от перегрева, перенапряжений, перегрузок и замыканий реализована внутренними схемами. Отсутствие сертификата ATEX делает невозможным использование в взрывоопасных средах.

Преимущества

• Энергоэкономичность: благодаря ПИД-регулятору и мягкому пуску снижаются затраты на электроэнергию до 30–50%
• Гладкий пуск - исключает ударные нагрузки на механику и трубопроводы
• Автоматическое энергосбережение - режим оптимизации при малых нагрузках
• Удобная настройка через кнопки на лицевой панели - не требует внешнего контроллера
• Работа даже при колебаниях сетевого напряжения +-15%

Ограничения применения

• Не однофазных сетей - необходима именно трёхфазная подача 380 В
• IP20 не допускает установку вне шкафа - нельзя использовать во влажных помещениях без дополнительной защиты
• Не рекомендован для оборудования с постоянным максимальным моментом (например, дробилки, конвейеры) - для них нужна версия NVF2G с “тяжелым” профилем
• Запрещено подключение к синхронным или экзотическим двигателям (серво, шаговые, с постоянными магнитами)

Примеры использования

• Циркуляционный насос в системе теплоснабжения - плавное увеличение оборотов при повышении спроса на тепло
• Вентиляция в торговом центре - автоматическая регулировка по уровню CO₂
• Подача воды в систему орошения - сохранение давления при изменении числа работающих форсунок
• Оборудование на заводах с периодическими технологическими паузами - экономия при простоеМ

Практические советы

• Выбирая преобразователь частоты NVF2G-3.7/PS4, проверьте соответствие номинального тока двигателя (не более 9 А) - избыток вызывает отключение по перегрузке
• Установите входной реактор, если питание происходит от длинного кабеля (>30 м) или чувствительно к помехам
• Настройте ПИД-регулятор по реальным показаниям датчиков - используйте аналоговый сигнал 4…20 мА или 0…10 В
• Проверьте направление вращения после первого запуска - при необходимости поменяйте местами две фазы на выходе
• Регулярно очищайте радиаторы внутри шкафа - пыль снижает эффективность охлаждения
