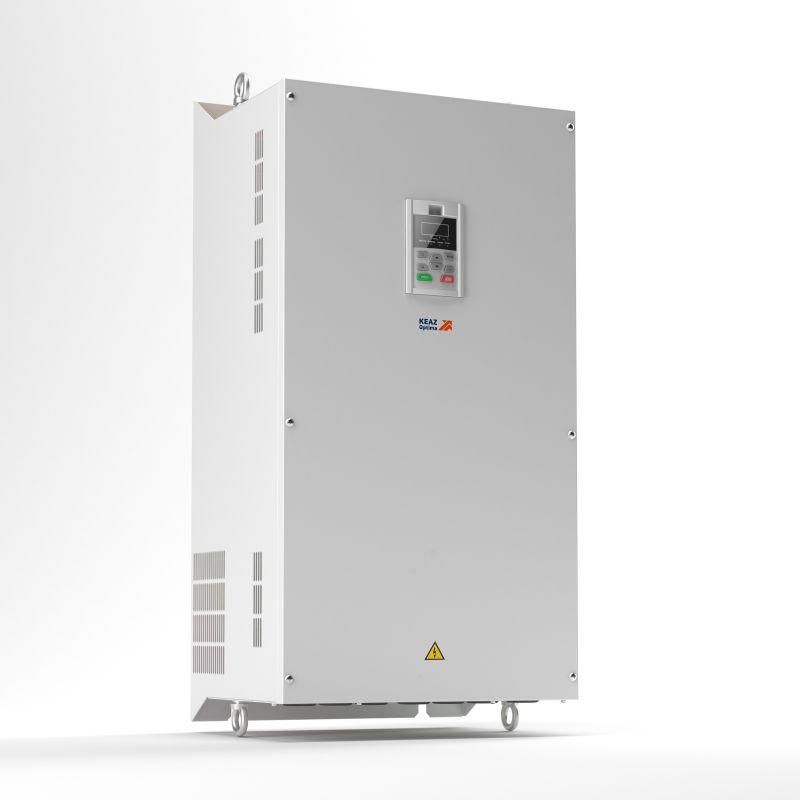

Преобразователь частоты OptiCore A600-Н132К-380-0-0 | 348460 КЭАЗ

Преобразователь частоты A600-Н132К-380-0-0 от КЭАЗ предназначен для регулирования скорости трёхфазных асинхронных двигателей мощностью до 132 кВт. Устройство обеспечивает точное управление частотой и напряжением на выходе, что позволяет оптимизировать энергопотребление и повысить стабильность работы оборудования. Преобразователь частоты A600-Н132К-380-0-0 рассчитан на работу в промышленной среде с сетью 380 В и подходит для задач, требующих широкого диапазона частот.

Назначение и область применения

Преобразователь частоты A600-Н132К-380-0-0 используется для плавного запуска, остановки и регулирования скорости вращения трёхфазных электродвигателей. Он применяется там, где требуется изменение режима работы - например, на насосных станциях, вентиляционных системах, конвейерах, компрессорах и станках с ЧПУ. Благодаря возможности вывода частоты до 600 Гц, устройство подходит для высокоскоростных применений, таких как шпиндели токарных и фрезерных станков.

Технические характеристики

• Мощность: 132 кВт - максимальная выходная мощность, соответствует двигателям класса 132 кВт;
• Сетевое напряжение: 342–484 В - работает в диапазоне от 380 В +-20%, устойчив к колебаниям в сети;
• Фазность: трёхфазное питание и трёхфазный выход - совместим с большинством промышленных двигателей;
• Выходная частота: до 600 Гц - позволяет управлять двигателями на высоких оборотах, выше стандартных 50/60 Гц;
• Частота сети: 50/60 Гц - адаптирован для российских и международных сетей;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и влаги; требует установки в закрытом щите;
• Тип: U-преобразователь напряжения - формирует выходное напряжение с переменной частотой, сохраняя соотношение U/f;
• Интерфейс управления: есть - поддерживает внешние сигналы (аналоговые, дискретные, модульные протоколы через доп. платы);

Совместимость и монтаж

Преобразователь частоты A600-Н132К-380-0-0 совместим с трёхфазными асинхронными двигателями мощностью до 132 кВт. Для подключения необходимо соблюдать полярность входных и выходных клемм. Монтаж выполняется в электрощите с принудительной вентиляцией из-за отсутствия защиты от пыли и влаги (IP20). Подключение к сети - через автоматический выключатель и контактор. Выходные провода должны быть экранированными, чтобы минимизировать помехи. Посадочные размеры и крепления соответствуют стандартным рамкам для преобразователей этого класса - проверьте габариты перед установкой.

Безопасность и стандарты

Преобразователь частоты A600-Н132К-380-0-0 соответствует требованиям безопасности для промышленного оборудования. Произведён в соответствии с нормами ГОСТ Р 51319 и IEC 61800-5-1. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована внутренними контурами. Отсутствие защиты от влаги (IP20) требует исключительно сухой и чистой среды эксплуатации.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - расширяет возможности применения на высокоскоростном оборудовании;
• Поддержка интерфейса управления - легко интегрируется в системы автоматизации;
• Работает при колебаниях напряжения (342–484 В) - устойчив к нестабильной сети;
• Производитель - КЭАЗ - известен надёжностью и сервисной поддержкой в России;
• Оптимизация потребления энергии - снижает затраты на электроэнергию при частичной нагрузке.

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 не защищает от пыли и брызг воды;
• Требует обязательной установки в закрытом электрощите с вентиляцией - сам по себе не является герметичным корпусом;
• Не рекомендован для питания однофазных двигателей или двигателей постоянного тока;
• Максимальная мощность 132 кВт - не подходит для более мощных установок без параллельного включения нескольких устройств (не предусмотрено конструкцией).

Примеры использования

• Шпиндель станка с ЧПУ - для точного контроля оборотов при фрезеровании и сверлении;
• Вентиляционная система цеха - плавное регулирование скорости в зависимости от температуры;
• Конвейерная линия - изменение скорости перемещения изделий без механических редукторов;
• Циркулярный насос - экономия энергии при снижении расхода жидкости;
• Компрессор воздуха - плавный пуск и поддержание давления без скачков тока.

Практические советы

• Перед первым запуском обязательно настройте параметры двигателя (номинальная мощность, ток, частота) в меню преобразователя - неверные данные вызывают перегрев или отказ;
• Используйте входной реактор и выходной dV/dt-фильтр, если двигатель расположен далеко от преобразователя - это продлит срок службы изоляции;
• Обязательно заземлите корпус устройства и металлический кожух щита - это предотвратит импульсные помехи;
• Проверяйте посадочный диаметр кабельных вводов - они должны соответствовать сечению используемых проводов (обычно 16–70 мм2 для 132 кВт);
• При длительной работе на низких оборотах (менее 10 Гц) убедитесь, что двигатель имеет собственный вентилятор - иначе возможен перегрев.
