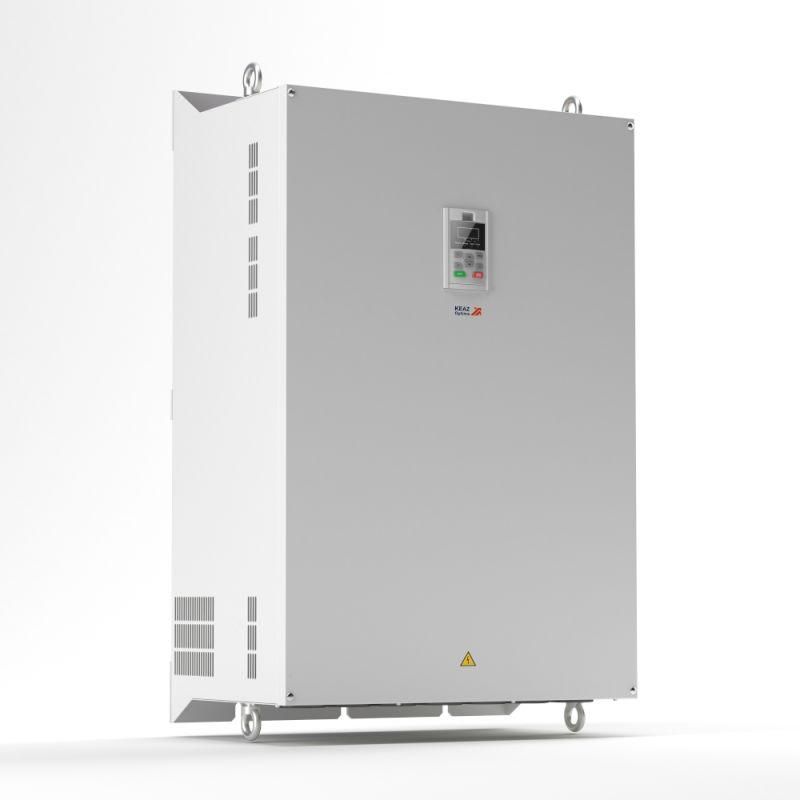

Преобразователь частоты OptiCore A600-Н220К-380-0-0 | 348464 КЭАЗ

Преобразователь частоты A600-Н220К-380-0-0 от КЭАЗ - это трёхфазное устройство мощностью 220 кВт, предназначенное для точного регулирования скорости и момента асинхронных и синхронных двигателей с постоянными магнитами. Подходит для промышленных автоматизированных систем, где важна эффективность, надёжность и возможность рекуперации энергии.

Назначение и область применения

Преобразователь частоты A600-Н220К-380-0-0 используется для управления электродвигателями в системах, требующих плавного запуска, точной регулировки скорости и экономичной работы. Применяется в приводах насосов, вентиляторов, компрессоров, конвейеров, краново-мостового оборудования, станков с ЧПУ и других установках с переменной нагрузкой.

Технические характеристики

• Мощность: 220 кВт
• Номинальный ток: 430 А
• Сетевое напряжение: 342–484 В (трёхфазное)
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц
• Тип преобразования: U-преобразователь напряжения
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Рекуперация энергии: да - позволяет возвращать избыточную энергию обратно в сеть при торможении
• Интерфейсы связи: MODBUS, RS-485, CAN, Profibus, Modbus TCP/IP, EtherCAT
• Подключение к ПК: возможно через USB/ETH-интерфейсы для настройки и диагностики
• Способ задания параметров: ручной (через панель) и программный (через интерфейсы)

Совместимость и монтаж

Преобразователь частоты A600-Н220К-380-0-0 совместим с асинхронными двигателями до 220 кВт и синхронными двигателями с постоянными магнитами. Для монтажа требуется свободное пространство вокруг корпуса для обеспечения естественной вентиляции - устройство не имеет собственного охлаждения с принудительным воздушным потоком. Установка допускается в щитовой комнате с температурой от –10C до +50C. Масса устройства и габариты должны учитываться при проектировании шкафа. Клеммы питания и двигателя рассчитаны на кабели сечением согласно таблице производителя - не используйте провода меньшего сечения.

Безопасность и стандарты

Преобразователь соответствует требованиям международных норм IEC 61800-5-1 и IEC 61800-3. Защита от перегрузки, перенапряжения, перегрева и короткого замыкания реализована на уровне аппаратуры. Наличие встроенного тормозного прерывателя исключает риск повреждения силовых элементов при быстром торможении. IP20 не обеспечивает защиту от внешней среды - установка возможна только внутри закрытых щитов.

Преимущества

• Векторное управление - высокая точность контроля момента даже на низких оборотах
• Встроенный тормозной прерыватель - снижает потребность во внешних тормозных резисторах
• ПИД-регулятор - позволяет автоматически поддерживать заданные параметры давления, уровня, температуры
• Широкий набор коммуникационных интерфейсов - легко интегрируется в системы SCADA, PLC и IoT
• Расширенные входы/выходы - поддержка аналоговых, дискретных сигналов и импульсных счетчиков
• Крановые функции - оптимизация циклов подъёма/опускания, предотвращение раскачивания груза

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от пыли, влаги и брызг
• Не работает с однофазными сетями - требует трёхфазного питания 380 В
• При работе с маломощными двигателями (<15 кВт) возможна потеря эффективности векторного управления
• Рекуперация требует наличия стабильной сети с возможностью приёмки обратной энергии - не подходит для автономных систем
• Не имеет встроенного фильтра гармоник - при чувствительном оборудовании в зоне действия может потребоваться внешний фильтр

Примеры использования

• Лифтовые механизмы - плавный пуск и остановка, рекуперация при спуске
• Центробежные насосы в водоснабжении - изменение расхода по давлению с помощью ПИД-регулятора
• Конвейеры на пищевых производствах - синхронизация скоростей нескольких приводов через CAN/EtherCAT
• Краны-балки - использование крановых функций для безопасного перемещения грузов
• Фрезерные станки - точное управление частотой вращения шпинделя до 600 Гц

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления
• При использовании рекуперации проверьте соответствие сети - напряжение и частота должны быть стабильны
• Для долгой службы следите за температурой в шкафу - не допускайте перегрева выше +50C
• Используйте модуль Modbus TCP/IP для удалённого доступа - можно контролировать работу через LAN
• При подключении к ПК скачайте официальное ПО от КЭАЗ - оно упрощает настройку и диагностику
• Учитывайте посадочные размеры и массу устройства при проектировании шкафа - он занимает значительное место
