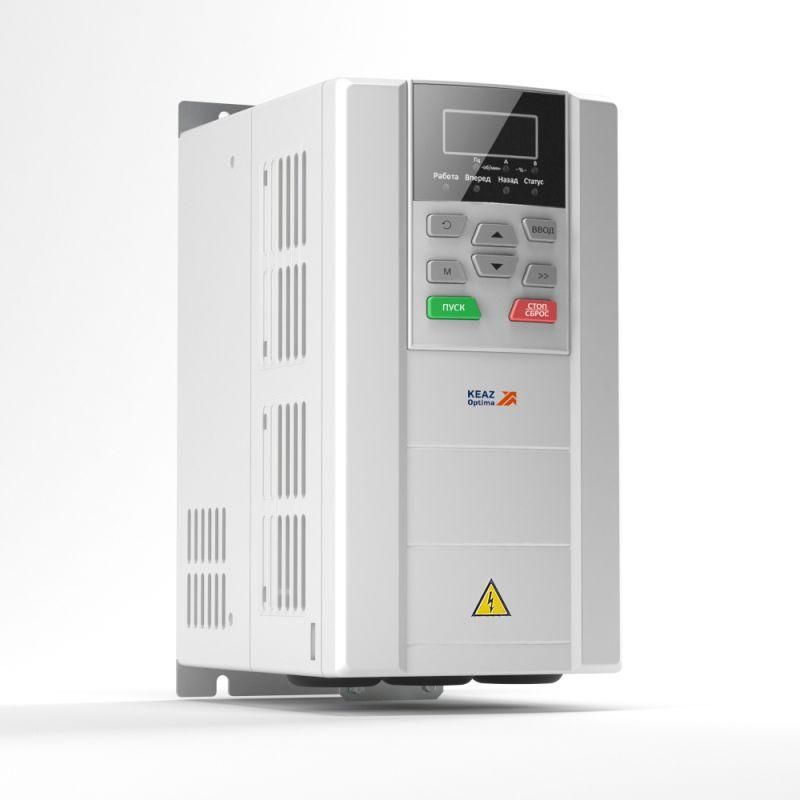

Преобразователь частоты OptiCore A600-Н11К-380-0-Т | 348450 КЭАЗ

Преобразователь частоты 11кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 серии OptiCore A600-Н11К-380-0-Т - устройство для точного регулирования скорости и момента трёхфазных асинхронных и синхронных двигателей с постоянными магнитами. Подходит для промышленных автоматизированных систем, где важна надёжность, высокая перегрузочная способность и возможность интеграции в системы управления. Бренд КЭАЗ обеспечивает соответствие стандартам промышленного оборудования.

Назначение и область применения

Преобразователь частоты OptiCore A600-Н11К-380-0-Т используется для управления электродвигателями мощностью до 11 кВт в системах, требующих плавного запуска, точной настройки скорости и энергоэффективности. Применяется в приводах с постоянным моментом нагрузки: конвейерах, насосах, компрессорах, вентиляторах, грузоподъёмных механизмах, устройствах намотки и других технологических линиях. Устройство работает в разомкнутых и замкнутых системах управления, что делает его универсальным для задач, где требуется стабильность при изменении нагрузки.

Технические характеристики

• Мощность: 11 кВт - соответствует средним промышленным двигателям;
• Сетевое напряжение: 342–484 В - совместим с трёхфазными сетями 380 В +-15%, включая европейские и импортные системы;
• Выходная частота: до 600 Гц - позволяет управлять высокооборотистыми двигателями, например, шпинделями станков или центрифугами;
• Номинальный ток: 29 А - рабочий ток при максимальной нагрузке;
• Перегрузочная способность: до 200% - обеспечивает работу при кратковременных перегрузках, характерных для тяжёлых режимов;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и воды; требует установки в закрытом щите;
• Интерфейс связи: RS-485 - базовый протокол для подключения к контроллерам и HMI-панелям;
• Рекуперация: да - возвращает энергию в сеть при торможении, снижает потребление и тепловую нагрузку;
• Частота сети: 50/60 Гц - адаптирован для работы в России и за рубежом;
• Задание параметров: ручное - через кнопки на лицевой панели, без необходимости ПК для базовой настройки.

Совместимость и монтаж

Преобразователь частоты OptiCore A600-Н11К-380-0-Т имеет стандартную крепёжную платформу и подключение к трёхфазной сети L1/L2/L3 и земле. Выходные клеммы предназначены для подключения трёхфазного двигателя. Для подключения ПК необходим внешний интерфейсный переходник (например, USB-RS485), так как встроенного Ethernet или USB нет. Монтаж допускается только в сухих, проветриваемых помещениях с температурой от –10C до +50C. Обязательно соблюдать минимальные зазоры вокруг корпуса для теплоотвода - не менее 100 мм сверху и снизу. Не устанавливать рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты).

Безопасность и стандарты

Преобразователь частоты OptiCore A600-Н11К-380-0-Т соответствует требованиям ГОСТ IEC 61800-5-1 и EN 61800-5-1 - нормам безопасности для силовых приводов. Защита от перегрева, перенапряжения, перегрузки по току и потери фазы реализована на уровне микроконтроллера. Наличие рекуперации повышает безопасность при торможении - предотвращает перегрев тормозных резисторов. Устройство не содержит открытых токоведущих частей при установленном крышке - соответствует классу защиты IP20.

Преимущества

• Поддержка синхронных двигателей с постоянными магнитами - расширяет круг возможных применений;
• Рекуперация энергии - экономит электроэнергию и снижает затраты на охлаждение;
• Высокая перегрузочная способность (200%) - устойчивость к кратковременным скачкам нагрузки;
• Широкий диапазон входного напряжения (342–484 В) - стабильная работа даже при колебаниях сети;
• Готовый интерфейс RS-485 - легко интегрируется в существующие АСУ ТП;
• Функционал для кранов и намоточных машин - встроенные алгоритмы позиционирования и контроля тормоза.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает воздействие пыли, влаги и брызг;
• Отсутствуют встроенные Ethernet, ProfiNet, CANopen - для этих интерфейсов нужны дополнительные модули;
• Настройка параметров только вручную - сложные профили требуют подключения ПК и программного обеспечения;
• Не подходит для однофазных сетей - требует трёхфазного питания 380 В;
• Максимальная частота 600 Гц - недостаточно для некоторых высокоскоростных шпинделей (>100 тыс. об/мин);
• Не имеет встроенного тормозного резистора - при активном торможении необходимо подключить внешний резистор.

Примеры использования

• Конвейерная линия с плавным пуском и остановкой - снижает износ ремней и роликов;
• Центробежный насос в системе водоснабжения - регулирование давления по сигналу от датчика;
• Кран-балка с позиционированием - точное перемещение груза с остановкой в заданной точке;
• Обмоточная машина - автоматический учёт длины материала и контроль натяжения;
• Вентиляция в производственном цеху - энергосбережение при снижении нагрузки ночью.

Практические советы

• Выбирая преобразователь частоты OptiCore A600-Н11К-380-0-Т, проверьте соответствие номинального тока двигателя (не более 29 А) и тип обмотки (трёхфазный асинхронный или синхронный с ПМ);
• Для длительной работы в условиях повышенной температуры - используйте принудительное охлаждение или увеличьте зазоры вокруг аппарата;
• При использовании рекуперации обязательно подключите внешний тормозной резистор, если мощность торможения превышает 20% от номинала;
• Для удалённой диагностики и настройки - используйте ПК с ПО КЭАЗ и USB-RS485 адаптер, чтобы получить доступ к параметрам и журналам событий;
• При первом запуске - выполните автопараметризацию двигателя, чтобы оптимизировать работу и избежать перегрева;
• Не забывайте периодически проверять состояние клемм и вентилятора - особенно в пыльных средах, даже при IP20.
