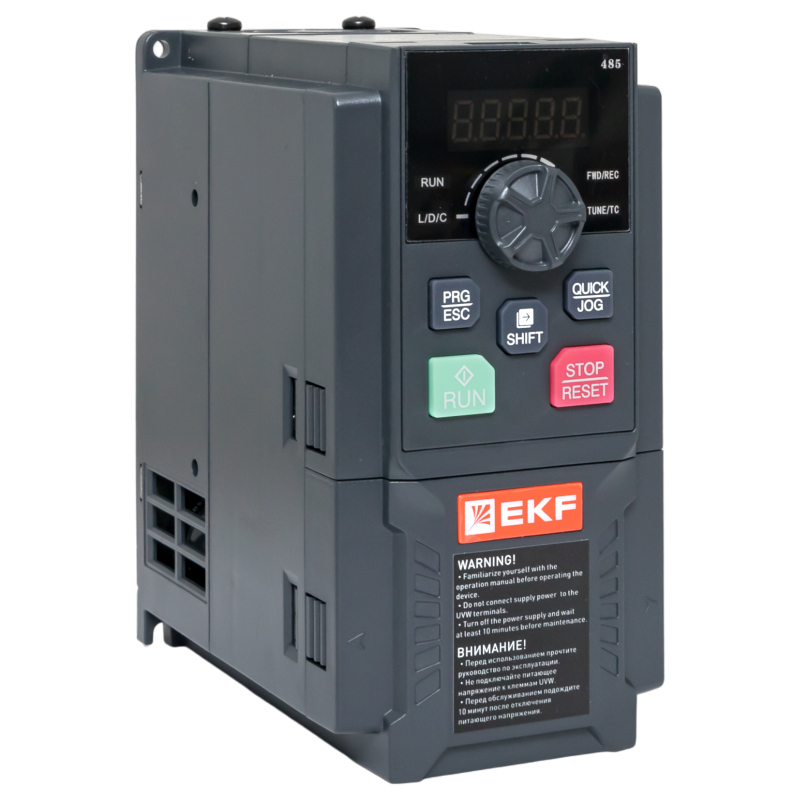

Преобразователь частоты PRO-Drive PD-150-FC-2K2-21-B |PD-150-FC-2K2-21-B|EKF

Частотный преобразователь PRO-Drive PD-150-FC-2K2-21-B от EKF позволяет точно регулировать скорость вращения трёхфазных электродвигателей при питании от однофазной сети 220 В. Этот преобразователь подходит для автоматизации насосов, вентиляторов, конвейеров и других устройств, где важна плавная управляемость.

Назначение и область применения

PRO-Drive PD-150-FC-2K2-21-B используется для управления асинхронными двигателями переменного тока. Он преобразует постоянную частоту сетевого питания в изменяемую частоту на выходе, что позволяет плавно менять обороты двигателя. Применяется в системах, требующих энергоэффективности и точного контроля: насосные станции, системы вентиляции, ленточные конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Сетевое напряжение: 190–260 В (однофазное), допускает колебания +-10%
• Выходная мощность: до 2,2 кВт - подходит для двигателей до этого значения
• Выходное напряжение: до 230 В, соответствует стандартным трёхфазным двигателям
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Тип преобразования: непосредственный - без промежуточного звена постоянного тока, компактнее и проще в схеме
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов старта/стоп
• Цифровые выходы: 3 - для сигнализации состояния, управления внешними устройствами
• Аналоговые входы/выходы: 2/2 - для подключения потенциометров, датчиков давления/температуры, обратной связи
• RS-485: один порт - для связи с PLC, HMI, SCADA через Modbus RTU
• Поддержка Modbus: да - возможность интеграции в промышленные сети
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка в электрошкафу

Совместимость и монтаж

PRO-Drive PD-150-FC-2K2-21-B рассчитан на подключение к трёхфазному двигателю мощностью до 2,2 кВт. Для работы необходима однофазная сеть 220 В. Устройство монтируется внутри распределительного шкафа из-за степени защиты IP20. Кабельные вводы должны быть герметичны, чтобы исключить попадание пыли внутрь. Подключение проводов - к клеммам L/N (вход), U/V/W (выход), GND (заземление). Обязательно соблюдать полярность и использовать кабели сечением, соответствующим току нагрузки (до ~10 А). Монтаж выполняется вертикально, с воздушным зазором минимум 50 мм сверху и снизу для охлаждения.

Безопасность и стандарты

PRO-Drive PD-150-FC-2K2-21-B соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность силовой части) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленной среде. Устройство имеет встроенную защиту от перегрузки, перегрева, короткого замыкания и пропадания фазы.

Преимущества

• Работает от однофазной сети - позволяет заменить трёхфазные двигатели там, где нет трёхфазного питания
• Гибкая настройка через цифровые и аналоговые каналы - легко адаптируется под задачи
• Modbus и RS-485 - позволяют встроить преобразователь в современные системы автоматизации
• Высокая максимальная частота (600 Гц) - подходит для высокоскоростных приводов, например, шпиндели, центрифуги
• Непосредственная схема - меньше элементов, выше надёжность, меньшие габариты

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - IP20 не защищает от пыли и влаги
• Мощность ограничена 2,2 кВт - нельзя использовать для двигателей большей мощности
• Не рекомендован для экстремальных температур ниже –10 C и выше +50 C
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX/IECEx
• Требуется обязательное заземление - без него возможны помехи и повреждение устройства

Примеры использования

• Насосная система водоснабжения - плавный запуск, снижение гидроударов, экономия энергии
• Конвейер на пищевом производстве - регулировка скорости в зависимости от загрузки
• Вентиляционная установка - автоматическое изменение оборотов по показаниям датчика CO₂
• Шпиндель станка с ЧПУ - точное управление частотой для обработки различных материалов
• Ленточная транспортировка - согласование скорости с другим оборудованием по сигналу Modbus

Практические советы

• Перед первым запуском выполните автопараметризацию - преобразователь сам определит параметры двигателя
• Используйте входной реактор (опционально) при длинных кабелях между преобразователем и двигателем - снижает импульсные помехи
• Настройте функцию “плавного пуска” и “плавного торможения” - продлевает срок службы механических узлов
• Проверьте посадочный размер и глубину корпуса перед монтажом - он занимает место в шкафу, как стандартный модуль 150 мм
• При использовании RS-485 используйте экранированный кабель и заземлите экран с одной стороны - предотвратит помехи в связи
• Не забывайте про фильтры на входе - особенно если рядом чувствительная аппаратура
