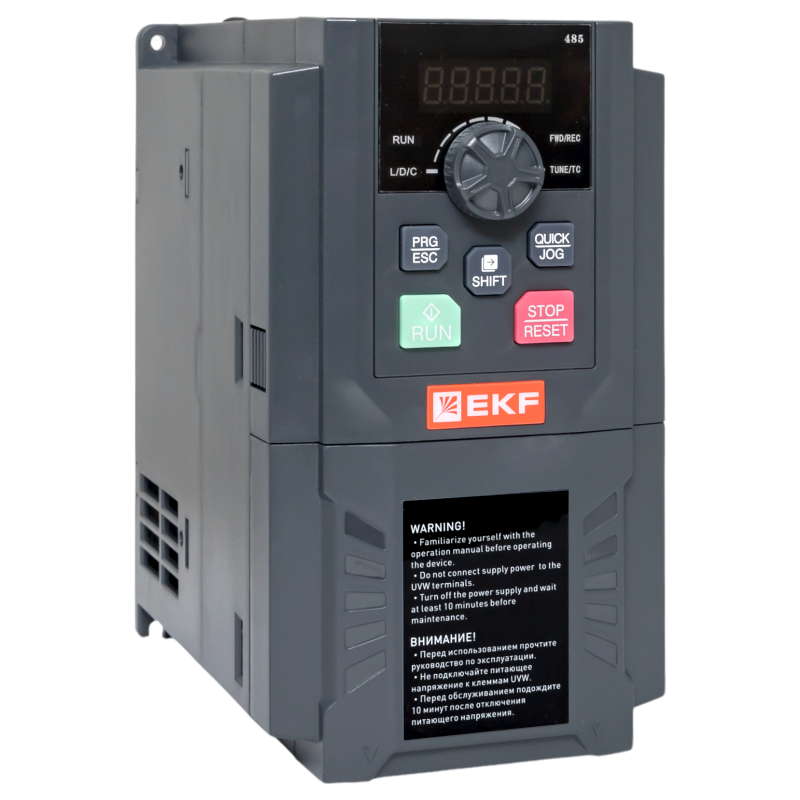

Преобразователь частоты PRO-Drive PD-150-FC-4K0-21-B |PD-150-FC-4K0-21-B|EKF

Преобразователь частоты EKF модели PD-150-FC-4K0-21-B позволяет точно регулировать скорость вращения трёхфазных электродвигателей от однофазной сети 220 В, что делает его удобным решением для малых и средних промышленных систем. Этот преобразователь сочетает компактность, цифровую управляемость и совместимость с промышленными сетями.

Назначение и область применения

Преобразователь частоты EKF используется для плавного запуска, остановки и регулирования оборотов двигателей переменного тока. Он применяется там, где важна стабильность работы: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ, системы автоматизации. Особенно эффективен там, где требуется экономия энергии за счёт снижения нагрузки при неполной производительности.

Технические характеристики

• Работает от однофазной сети 190–260 В, 50/60 Гц - подключается к обычной бытовой или промышленной розетке 220 В.
• Выдаёт до 4 кВт мощности на выходе - подходит для двигателей до 4 кВт.
• На выходе формирует трёхфазное напряжение до 230 В - обеспечивает питание стандартных трёхфазных моторов.
• Максимальная выходная частота - 600 Гц, что позволяет управлять высокоскоростными устройствами (например, шпинделями).
• Тип преобразования - непосредственный: без промежуточного звена постоянного тока, что повышает КПД и уменьшает габариты.
• Защита IP20 - подходит для установки внутри щита, не предназначена для открытого монтажа на улице или в пыльных условиях.
• 5 цифровых входов, 2 цифровых выхода - позволяют подключить кнопки, датчики, сигнализацию, реле.
• 2 аналоговых входа и 2 аналоговых выхода - для подключения потенциометров, датчиков давления, температуры, сигналов обратной связи.
• 1 интерфейс RS-485 - реализует связь с PLC, HMI, SCADA-системами через протокол MODBUS RTU.
• Поддержка MODBUS - да, возможность централизованного контроля и диагностики из удалённой точки.

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-4K0-21-B рассчитан на монтаж в распределительном щите. Подключение выполняется по схеме: вход - L/N, выход - U/V/W. Обязательно соблюдать полярность и использовать кабель сечением, соответствующим току двигателя. Для надёжной работы рекомендуется установка входного фильтра и автономного выключателя перед преобразователем. Массовое соединение (PE) обязательно. Устройство не требует принудительного охлаждения - работает при естественной вентиляции при температуре окружающей среды до +40 C.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности и минимизацию помех для других устройств в помещении.

Преимущества

• Работает от однофазной сети - позволяет заменить старые трёхфазные двигатели даже там, где нет трёхфазного питания.
• Гибкая настройка - множество параметров для адаптации под конкретный двигатель и технологический процесс.
• Цифровые интерфейсы - легко интегрируется в современные системы автоматизации.
• Энергоэффективность - снижает потребление энергии при частичной нагрузке, чем экономит затраты на электричество.
• Компактный корпус - занимает мало места в щите, подходит для модернизации существующих установок.

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP20 исключает использование во влажных, пыльных или агрессивных средах.
• Максимальная мощность 4 кВт - не подходит для крупных промышленных агрегатов свыше этого значения.
• Требует качественного входного напряжения - скачки и перепады выше допустимого могут вызвать отказ.
• Не имеет встроенного тормозного резистора - для быстрого останова с большой инерцией нужен внешний тормозной элемент.

Примеры использования

• Вентиляционная система: преобразователь регулирует обороты вентилятора в зависимости от температуры в помещении.
• Линия розлива: управляет скоростью конвейера, чтобы синхронизировать её с работой насоса.
• Токарный станок: обеспечивает плавную смену режимов резания и точную настройку частоты вращения шпинделя.
• Автоматизированный склад: управляет приводом подъёмника через команды от PLC по MODBUS.

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и предотвратит перегрев.
• Проверьте посадочные размеры и зазоры вокруг устройства - необходим свободный доступ для обслуживания и теплоотвода.
• Для длительной работы при максимальной нагрузке используйте дополнительную вентиляцию в щите.
• Запрещено подключать к выходу преобразователя конденсаторы или устройства, работающие на постоянном токе - это приведёт к выходу из строя.
• При использовании MODBUS убедитесь, что адрес устройства задан правильно и не конфликтует с другими узлами сети.
