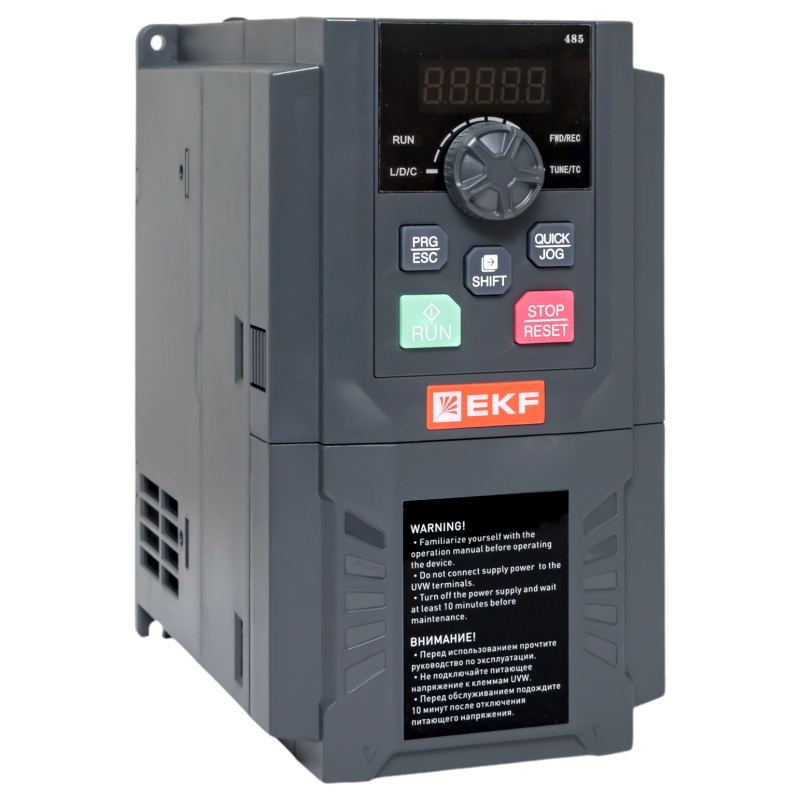

Преобразователь частоты PRO-Drive PD-150-FC-5K5-21-B |PD-150-FC-5K5-21-B|EKF

Преобразователь частоты EKF модели PD-150-FC-5K5-21-B позволяет точно регулировать скорость вращения трёхфазных двигателей от однофазной сети 220 В, что делает его удобным решением для малых и средних производственных задач. Этот преобразователь частоты EKF сочетает компактность, цифровую управляемость и совместимость с промышленными сетями.

Назначение и область применения

Преобразователь частоты EKF PD-150-FC-5K5-21-B используется для управления электродвигателями переменного тока - в частности, для изменения частоты и напряжения на выходе, чтобы контролировать обороты вала. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и другого оборудования, где требуется плавный запуск, стабильная скорость или энергосбережение за счёт снижения нагрузки в режиме холостого хода.

Технические характеристики

• Работает от однофазной сети 190–260 В, 50/60 Гц - можно подключить к обычной бытовой или промышленной розетке 220 В.
• Выходная мощность до 5,5 кВт - рассчитан на двигатели до этого значения.
• Выходное напряжение до 230 В, частота до 600 Гц - позволяет управлять высокоскоростными механизмами, включая шпиндели и центрифуги.
• Тип преобразования - непосредственный (AC-AC): нет промежуточного постоянного тока, что упрощает схему и повышает КПД.
• 5 цифровых входов, 2 цифровых выхода - для подключения кнопок, датчиков, сигналов аварии или управления другими устройствами.
• 2 аналоговых входа и 2 аналоговых выхода - для подключения потенциометров, датчиков давления/температуры, обратной связи по скорости.
• 1 интерфейс RS-485 - для связи с PLC, HMI или системами автоматизации через Modbus RTU.
• Поддержка протокола MODBUS - позволяет интегрировать преобразователь частоты EKF в промышленную сеть без дополнительных модулей.
• Степень защиты IP20 - корпус защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите.

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-5K5-21-B предназначен для монтажа в распределительном щите. Для работы необходима трёхфазная нагрузка - он преобразует одну фазу 220 В в три фазы на выходе для питания трёхфазного двигателя. Установка должна выполняться с соблюдением заземления и рекомендаций по длине кабелей между преобразователем и двигателем (не более 50 м без фильтра). Клеммы для подключения - надёжные, с винтовым зажимом. Обязательно использовать медные провода сечением согласно таблице в руководстве - для 5,5 кВт минимум 4 мм2 на входе и выходе.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования для приводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности и минимальное влияние на другие устройства в сети. Наличие сертификатов позволяет использовать его в промышленных объектах России и стран ЕАЭС.

Преимущества

• Позволяет запускать трёхфазные двигатели от однофазной сети - экономит затраты на замену оборудования или проведение третьей фазы.
• Гибкая настройка через цифровые и аналоговые каналы - легко адаптировать под любую технологическую задачу.
• MODBUS-интерфейс упрощает интеграцию в системы АСУ ТП - не нужна дорогостоящая допоника.
• Высокий предел частоты (600 Гц) - подходит для высокоскоростных процессов, таких как сверление, шлифование, центробежные процессы.
• Низкий уровень помех благодаря оптимизированной схеме непосредственного преобразования.

Ограничения применения

• Не работает с однофазными двигателями - только с трёхфазными.
• IP20 - нельзя устанавливать в сырых, пыльных или открытых помещениях без дополнительной защиты.
• Максимальная мощность 5,5 кВт - не подходит для промышленных линий выше этой отметки.
• Требуется охлаждение: при длительной работе на максимальной нагрузке необходимо обеспечивать свободный доступ воздуха вокруг корпуса.
• Не имеет встроенного тормозного резистора - для быстрого останова тяжёлых грузов потребуется внешний тормозной элемент.

Примеры использования

• Насосная станция: плавный запуск и регулировка подачи воды по давлению.
• Конвейерная линия: изменение скорости перемещения в зависимости от загрузки.
• Шлифовальный станок: точная настройка оборотов шпинделя до 600 Гц.
• Вентиляционная система: автоматическое регулирование мощности в зависимости от температуры в помещении.
• Центрифуга: контроль скорости вращения для разделения смесей.

Практические советы

• Перед первым запуском обязательно выполните автонастройку двигателя - она повысит точность управления и снизит перегрев.
• Используйте фильтры на входе, если в сети есть чувствительная аппаратура - даже при наличии EMC-соответствия возможны помехи.
• При использовании длинных кабелей (>30 м) между преобразователем и двигателем - установите dV/dt-фильтр, чтобы избежать пробоя изоляции обмоток.
• Запрещено подключать к выходу преобразователя частоты EKF конденсаторы или устройства, работающие на постоянном токе - это вызовет отказ.
• Для сложных систем используйте программирование через RS-485 - проще и надёжнее, чем настройка кнопками на лицевой панели.
